سنسور تشخیص حرکت Rd-01 برند Ai-Thinker

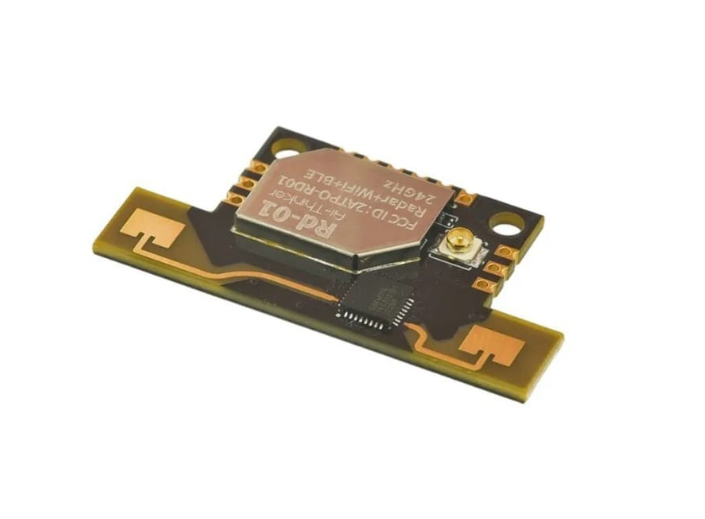

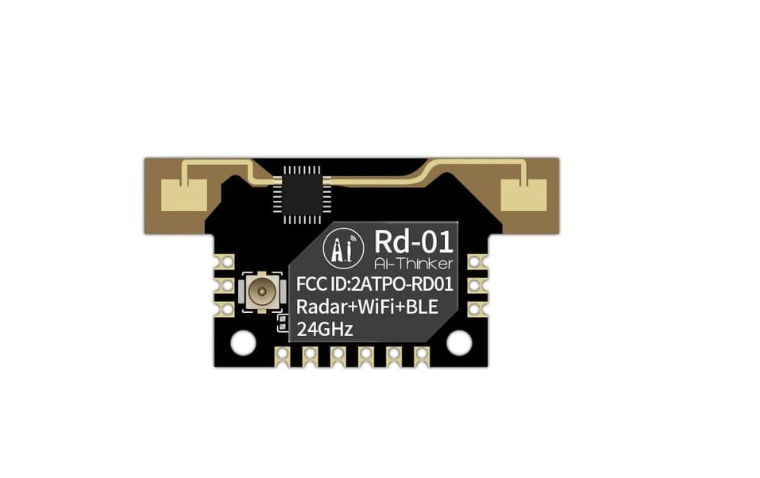

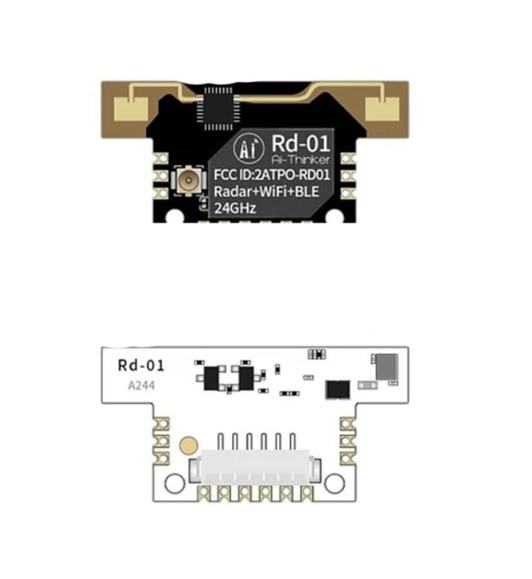

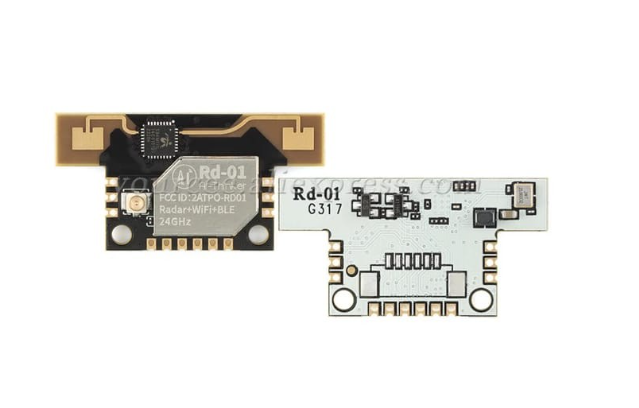

سنسور تشخیص حرکت Ai-Thinker RD-01

سنسور RD-01 یکی از پیشرفته‌ترین ماژول‌های تشخیص حضور انسان است که توسط شرکت Ai-Thinker طراحی شده و با استفاده از فناوری رادار 24 گیگاهرتز، قادر به شناسایی حرکت و ریزحرکت انسان با دقت بسیار بالا می‌باشد. این سنسور با ترکیب پردازش سیگنال راداری و الگوریتم‌های هوشمند، حضور افراد را حتی در حالت کاملاً بدون حرکت تشخیص می‌دهد.

این ماژول دارای طراحی کوچک، کاربردی و سازگار با پروژه‌های مختلف در زمینه خانه هوشمند، سیستم‌های امنیتی، تجهیزات اتوماسیون، کنترل روشنایی و مدیریت انرژی است. پشتیبانی هم‌زمان از Wi-Fi و BLE باعث شده امکان ارسال لحظه‌ای داده‌ها، تنظیمات و یکپارچه‌سازی آن با انواع سیستم‌ها فراهم باشد.

توضیحات محصول

ماژول RD-01 مجهز به چیپ راداری Silicon Micro S3KM111L بوده و در باند 24GHz با پهنای باند مدولاسیون 1GHz عمل می‌کند. این سنسور بر پایه فناوری FMCW کار کرده و می‌تواند حضور افراد را در محدوده‌ تعیین‌شده شناسایی کرده و اطلاعاتی مثل فاصله تا هدف را محاسبه کند.

بخش ارتباطی این ماژول از چیپ BL602 استفاده می‌کند که از Wi-Fi (802.11b/g/n) و BLE 5.0 پشتیبانی می‌کند. داده‌های تشخیص به‌صورت لحظه‌ای از طریق Wi-Fi و بلوتوث ارسال شده و امکان پیکربندی کامل ماژول (محدوده تشخیص، حساسیت هر ناحیه، زمان تأخیر و …) نیز به‌صورت بی‌سیم وجود دارد.

این سنسور برای نصب در محیط‌های داخلی طراحی شده و قابلیت خروجی‌گیری از طریق UART، GPIO، I2C، SPI، PWM و ADC را دارد.

مشخصات فنی  Ai-Thinker RD-01

• ابعاد: 35 × 18 × 3.6 میلی‌متر

• نوع آنتن:

  • رادار: آنتن onboard

  • Wi-Fi / BLE: کانکتور IPEX

• بازه فرکانس کاری:

  • رادار: 24 تا 24.25 گیگاهرتز

  • Wi-Fi: 2400 تا 2483.5 مگاهرتز

• دمای کاری: 40- تا 85+ درجه سانتی‌گراد

• ولتاژ تغذیه: 3.0 تا 3.6 ولت

• جریان مورد نیاز: حداقل 500 میلی‌آمپر

• رابط‌های پشتیبانی‌شده: UART، GPIO، ADC، PWM، I2C، SPI

• سرعت UART: پیش‌فرض 256000bps

• ویژگی‌های امنیتی: WPS، WEP، WPA، WPA2، WPA3

• حافظه داخلی: 2MB (پیش‌فرض)
