سنسور تشخیص نور مدل AP3216

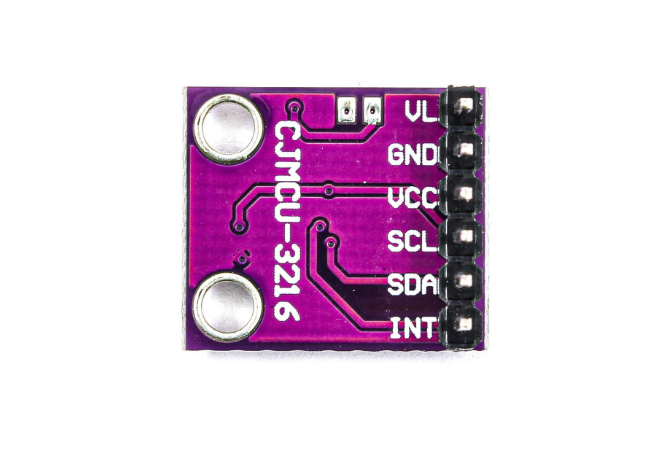

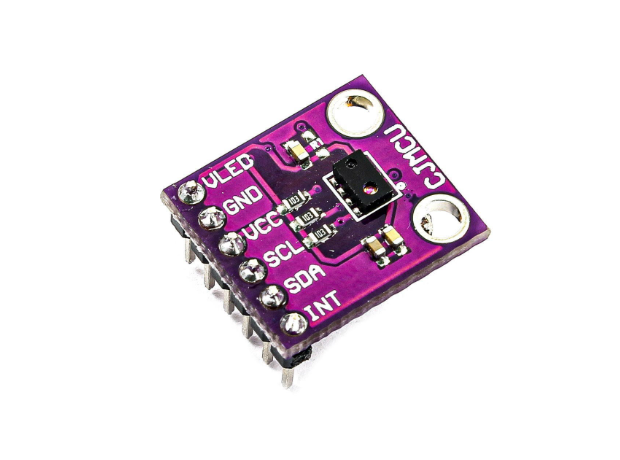

ماژول سنسور نور محیط و تشخیص نزدیکی AP3216

ماژول AP3216 یک ماژول ترکیبی است که شامل:

• سنسور نور محیطی (ALS)

• سنسور نزدیکی (Proximity Sensor / PS)

• ال‌ای‌دی مادون قرمز (IR LED)

این ماژول برای تشخیص نور محیط و نزدیکی اجسام طراحی شده و به‌ویژه برای استفاده زیر شیشه شفاف یا تیره مناسب است. سنسور نور محیط، میزان روشنایی محیط را اندازه‌گیری می‌کند و پاسخ آن مطابق با چشم انسان است، تا دستگاه بتواند صفحه نمایش خود را به‌طور خودکار تنظیم و کم‌نور کند.

ویژگی سنسور نزدیکی امکان استفاده در فاصله‌های کوتاه و پشت شیشه‌های تیره را فراهم می‌کند. این ماژول با کنترل چندگانه LED و چندگانه نزدیکی و خروجی ADC 10 بیتی، بازتاب‌های ناخواسته مانند اشیاء تیره یا موهای سیاه را حذف می‌کند و عملکرد دقیق در تشخیص اجسام در فاصله نزدیک را تضمین می‌کند.

مشخصات فنی ماژول AP3216

سنسور نور محیط (ALS):

• خروجی خطی 16 بیتی (0 تا 65535)

• 4 محدوده دینامیکی قابل انتخاب توسط کاربر

• ضد پرش نور (50/60Hz)

• حساسیت بالا حتی پشت شیشه تیره

• جبران افت نور پنجره

سنسور نزدیکی (Proximity):

• خروجی خطی 10 بیتی (0 تا 1023)

• 4 جریان LED IR قابل برنامه‌ریزی

• سرکوب نور محیطی بالا

• جبران تداخل متقاطع

ویژگی‌ها:

• چیپ: AP3216C

• ولتاژ ورودی: 2.8V تا 3.8V

• نوع خروجی: دیجیتال

• ADC: 16 بیت (ALS)، 10 بیت (Proximity)

• رابط: I²C (Fast Mode)

• تعداد پایه: 6 پایه

• دمای کاری: -30°C تا +85°C

• دمای ذخیره‌سازی: -40°C تا +85°C

• ابعاد: 15.49 × 17.91 میلی‌متر

کاربردها:

• موبایل و تبلت

• دستگاه‌های ناوبری شخصی

• لپ‌تاپ و اولترابوک

• سیستم‌های نور پس‌زمینه تلویزیون LCD / PDP

• قاب عکس دیجیتال

• برنامه‌هایی با پنل لمسی خازنی
