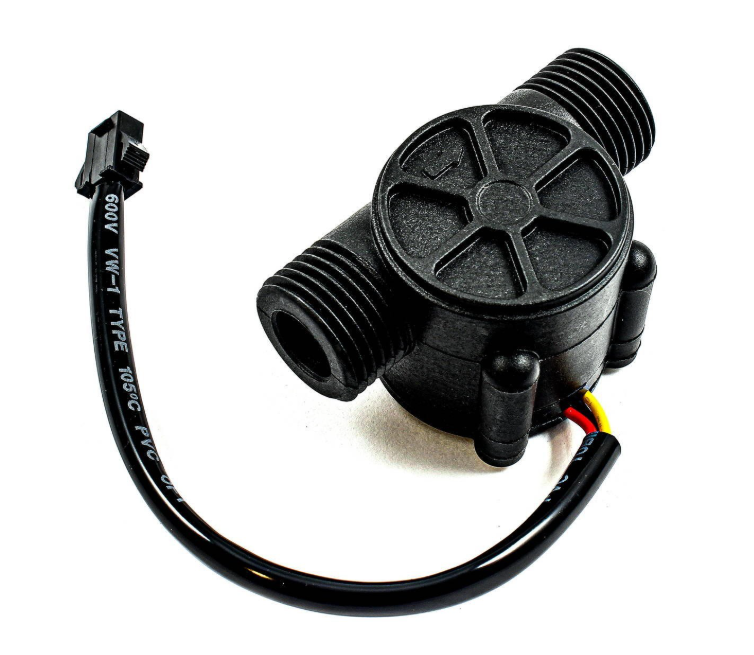

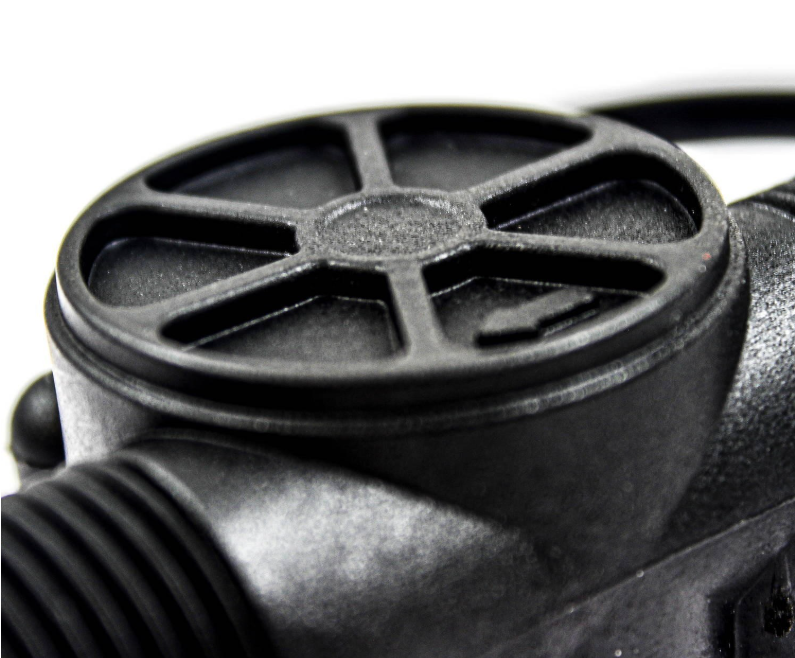

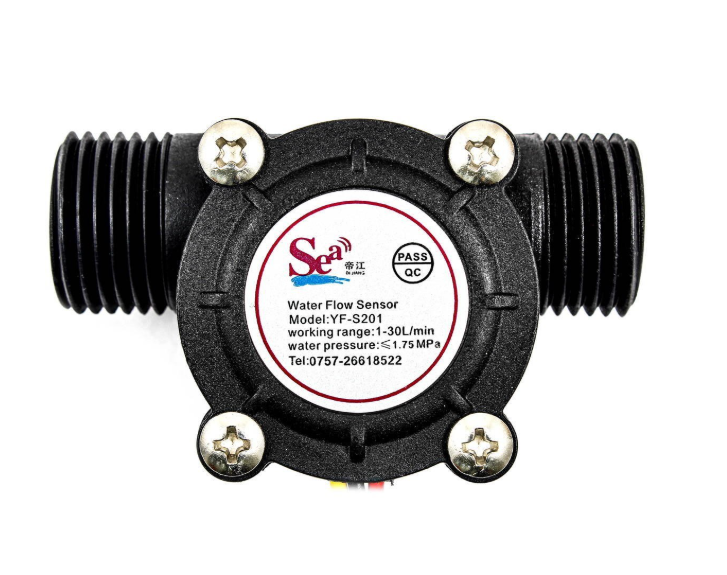

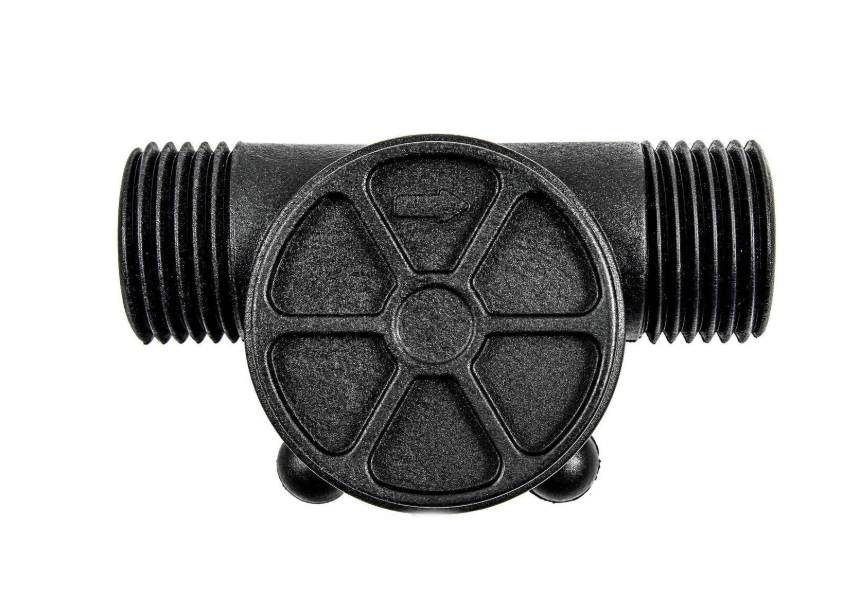

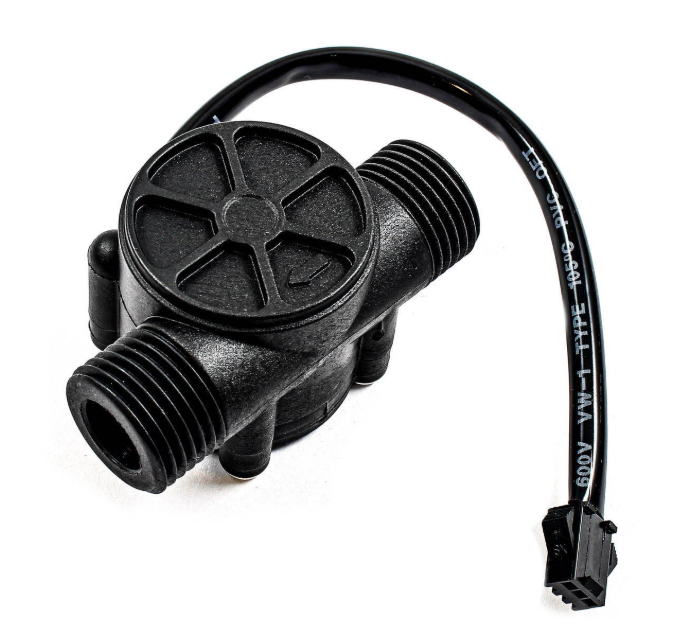

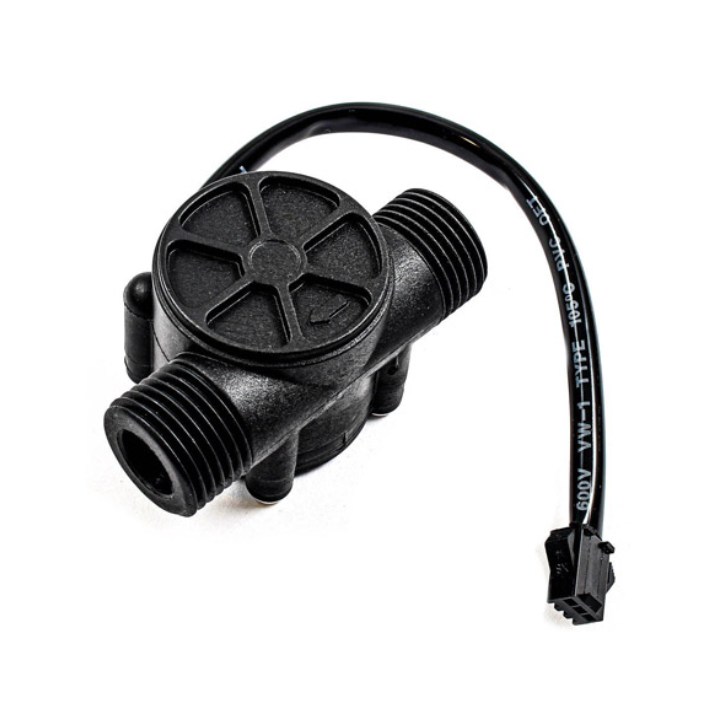

سنسور جریان آب اثر هال YF-S201 رنگ مشکی

توضیحات

سنسور جریان آب F-S201 برای اندازه‌گیری جریان مایعات در کاربردهای صنعتی و خانگی استفاده می‌شود. این سنسور از یک بدنه پلاستیکی، یک روتور و یک سنسور اثر هال تشکیل شده است. زمانی که آب یا مایع از داخل شیر عبور می‌کند، پروانه می‌چرخد و سرعت چرخش آن مستقیماً متناسب با میزان جریان است. سنسور اثر هال با هر چرخش پروانه یک پالس الکتریکی تولید می‌کند.

این ماژول به‌راحتی با میکروکنترلرها، بردهای آردوینو و رزبری‌پای قابل اتصال است. کافی است خروجی PWM ماژول را به پایه وقفه (Interrupt) میکروکنترلر وصل کرده و تعداد پالس‌ها را در واحد زمان شمارش کنید. میزان جریان عبوری مستقیماً متناسب با تعداد پالس‌های شمارش‌شده است.

مشخصات فنی

• مدل: YF-S201

• ولتاژ کاری: 5 تا 24 ولت DC

• حداقل ولتاژ کاری: 4.5 ولت DC

• نوع سنسور: اثر هال (Hall Effect)

• جریان مصرفی: 15 میلی‌آمپر @ 5V

• دمای کاری: 25- تا 80 درجه سانتی‌گراد

• رطوبت کاری: 35٪ تا 90٪ RH

• فشار آب: حداکثر 1.75 مگاپاسکال

• محدوده دبی: 1 تا 30 لیتر در دقیقه

• طول کابل: 15 سانتی‌متر

• نوع اتصال رزوه: 1/2 اینچ

پین‌ها

• قرمز (RED): ورودی تغذیه

• مشکی (BLACK): زمین (GND)

• زرد (YELLOW): خروجی سیگنال PWM
