سنسور شماره نوری – اپتوکانتر TCST2103

توضیحات

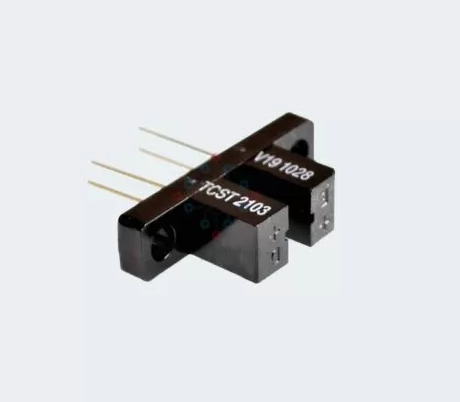

سنسور نوری TCST2103 یک حسگر نوری عبوری (Transmissive Optical Sensor) است که شامل فرستنده مادون قرمز (IR Emitter) و فتوترانزیستور گیرنده بوده و این دو در مقابل یکدیگر و بر روی محور نوری قرار دارند.
این طراحی باعث می‌شود تا سنسور بتواند وجود یا عبور یک جسم را شناسایی کرده و در صورت تشخیص، سیگنال خروجی مناسبی به سیستم ارسال کند.

سنسور TCST2103 دارای طراحی پایه‌دار (Through-Hole) برای نصب آسان بوده و با بیشتر کنترلرهای صنعتی استاندارد سازگار است.
به دلیل استفاده از عنصر نوری با حساسیت بالا، این ماژول گزینه‌ای ایده‌آل برای کاربردهایی نظیر پرینترهای سه‌بعدی، ماشین‌های CNC و سیستم‌های اتوماسیون صنعتی محسوب می‌شود.

این قطعه دارای گواهی RoHS بوده و با استانداردهای ایمنی و زیست‌محیطی مطابقت دارد. عملکرد قابل اعتماد، دقت بالا و قیمت مناسب آن را به انتخابی عالی برای کاربردهای متنوع تبدیل کرده است.

مشخصات فنی

• نوع عملکرد: فتوانترپتر (Photo Interrupter)

• جریان کلکتور (حداکثر): 100mA

• ولتاژ کلکتور–امیتر (حداکثر): 70V

• نسبت انتقال جریان (CTR): 20%

• جریان فوروارد (حداکثر): 60mA

• توان تلفاتی کل (حداکثر): 250mW

• ولتاژ معکوس (حداکثر): 6V

• محدوده دمای کاری: °C -55 تا °C +85

• نوع نصب: Through-Hole (پایه‌دار)

• تعداد کانال در هر تراشه: 1

• خروجی: فتوترانزیستور (Phototransistor)

• تعداد پایه‌ها: 4 پایه

• ابعاد:

  • طول: 24.5 میلی‌متر

  • عرض: 6.3 میلی‌متر

  • ارتفاع: 11.1 میلی‌متر

ویژگی‌ها

• تشخیص دقیق عبور اجسام یا مواد بین فرستنده و گیرنده

• حساسیت بالا و پاسخ سریع

• سازگار با بردها و کنترلرهای صنعتی

• ساختار مقاوم و باکیفیت

• نصب آسان از نوع Through-Hole

• دارای استاندارد RoHS

کاربردها

• پرینترهای سه‌بعدی (3D Printers)

• ماشین‌های CNC

• سیستم‌های شمارنده و تشخیص موقعیت

• تجهیزات اتوماسیون صنعتی و کنترل فرآیند
