ماژول اندازه گیری فشاروارتفاعBME280_رابطI2C/SPI

توضیحات

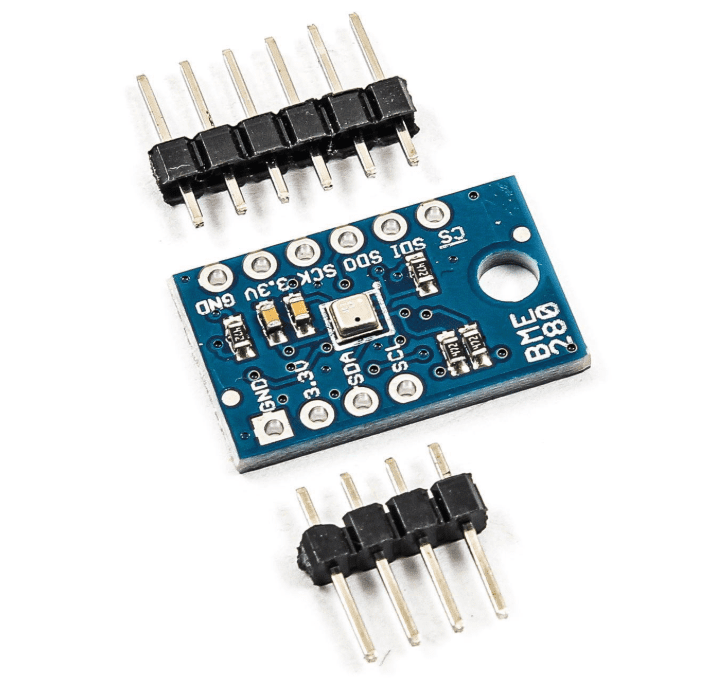

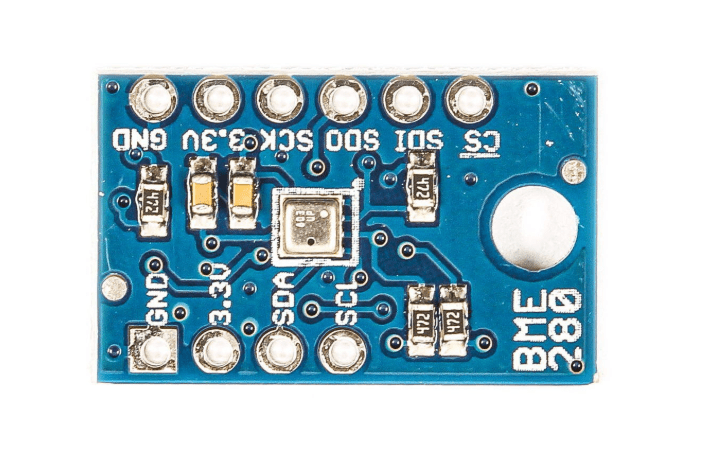

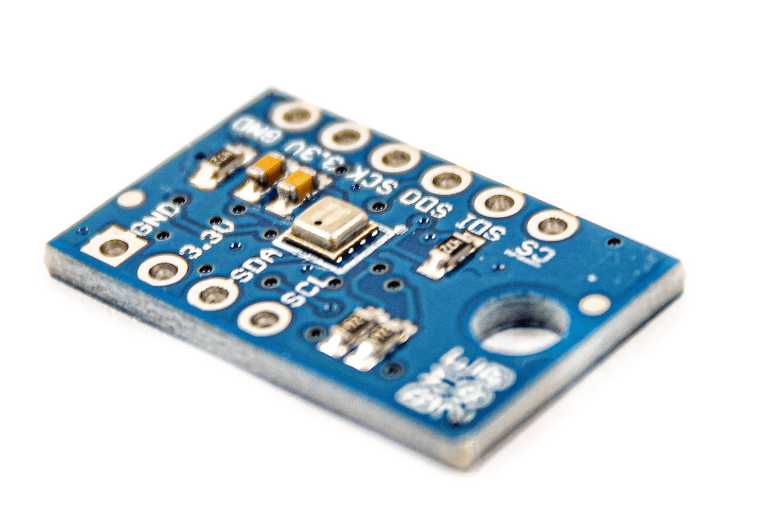

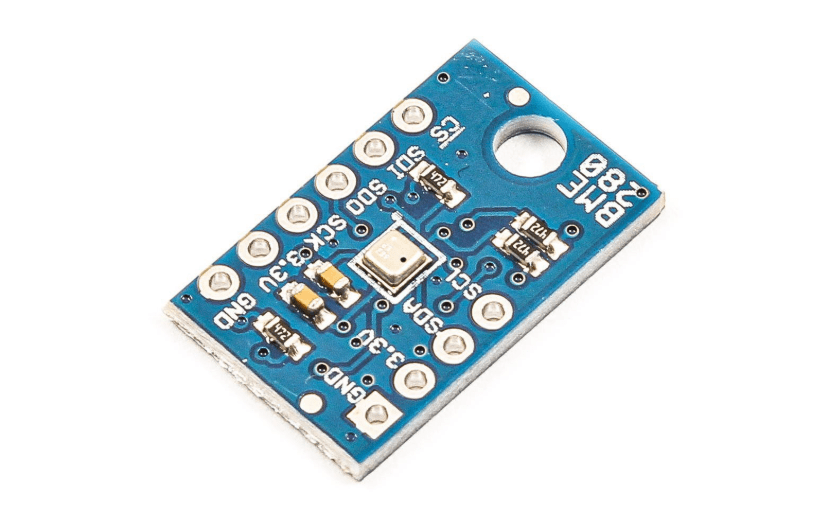

ماژول سنسور دما، رطوبت و فشار جو CJMCU Bosch BME280 [3.3V] [300hPa-1100hPa] یک حسگر بسیار دقیق و فوق‌العاده کوچک است که بر پایه چیپ ترکیبی BME280 ساخت شرکت Bosch طراحی شده است.
این چیپ یک سنسور چندکاره است که می‌تواند به‌صورت مستقل دما، رطوبت یا فشار را اندازه‌گیری کند.

چیپ BME280 با ارتفاع بسیار کم (۰.۹۳ میلی‌متر) و اندازه کوچک، به طور ویژه برای گوشی‌های هوشمند طراحی شده است.
علاوه بر ابعاد کوچک، مصرف انرژی بسیار پایینی دارد (جریان کاری فقط 3.6 میکروآمپر @ 1Hz هنگام اندازه‌گیری همزمان دما، رطوبت و فشار) که آن را برای تجهیزات باتری‌خور مثل موبایل، ماژول‌های GPS، ساعت‌های هوشمند و پوشیدنی‌ها ایده‌آل می‌کند.

این سنسور از طریق I2C (تا 3.4MHz) و SPI (3 و 4 سیمه تا 10MHz) قابلیت اتصال به بردهای آردوینو و سایر میکروکنترلرها را دارد.
ماژول دارای SPI با تغذیه 3.3 ولت و I2C سازگار با 5 ولت (دارای مقاومت‌های Pull-Up به 3.3 ولت) است و با ولتاژ 1.71 تا 3.6 ولت و جریان کمتر از 1 میلی‌آمپر کار می‌کند.

این ماژول قادر است:

• دما را از 40- تا 85+ درجه سانتی‌گراد

• رطوبت را از 0 تا 100 درصد RH

• فشار را از 300 تا 1100 hPa
  اندازه‌گیری کند.

چیپ BME280 بر اساس سنسور فشار پیزورزیستیو با دقت بالا، پایداری طولانی‌مدت و مقاومت عالی در برابر نویز (EMC) ساخته شده است.
به دلیل مصرف انرژی بسیار کم، دقت بالا، پایداری عالی و ابعاد کوچک، این ماژول در کاربردهای قابل حمل و حرفه‌ای بسیار مناسب است و می‌تواند در موارد زیر استفاده شود:

• تقویت ناوبری GPS (بهبود Time-to-first-fix، تشخیص شیب، Dead-reckoning)

• ناوبری داخلی (تشخیص طبقه، تشخیص حرکت آسانسور)

• ناوبری فضای باز و ورزش‌های outdoor

• دستگاه‌های پیش‌بینی آب‌وهوا

• تجهیزات پزشکی و سلامت (مثل اسپیرومتری)

• تعیین سرعت عمودی (ارتفاع‌سنج، صعود/سقوط)

ویژگی‌ها

• چیپ مورد استفاده: BME280

• نوع خروجی: دیجیتال

• ولتاژ ورودی: 1.71 تا 3.6 ولت

• ولتاژ I/O: از 1.2 تا 3.6 ولت

• مصرف جریان:

  • 1.8µA @ 1Hz (رطوبت + دما)

  • 2.8µA @ 1Hz (فشار + دما)

  • 3.6µA @ 1Hz (رطوبت + فشار + دما)

  • 0.1µA (حالت خواب)

• محدوده فشار: 300 تا 1100 hPa

• محدوده دما: 40- تا 85+ درجه سانتی‌گراد

• محدوده رطوبت: 0 تا 100%

• دقت رطوبت: ±3%

• هیسترزیس رطوبت: ±1%

• زمان اندازه‌گیری: ۱ ثانیه

• رابط‌ها: I2C (تا 3.4MHz)، SPI (3 و 4 سیمه تا 10MHz)

• تعداد پایه‌ها: 10 پایه

• ابعاد: 22mm × 11mm
