توضیحات:

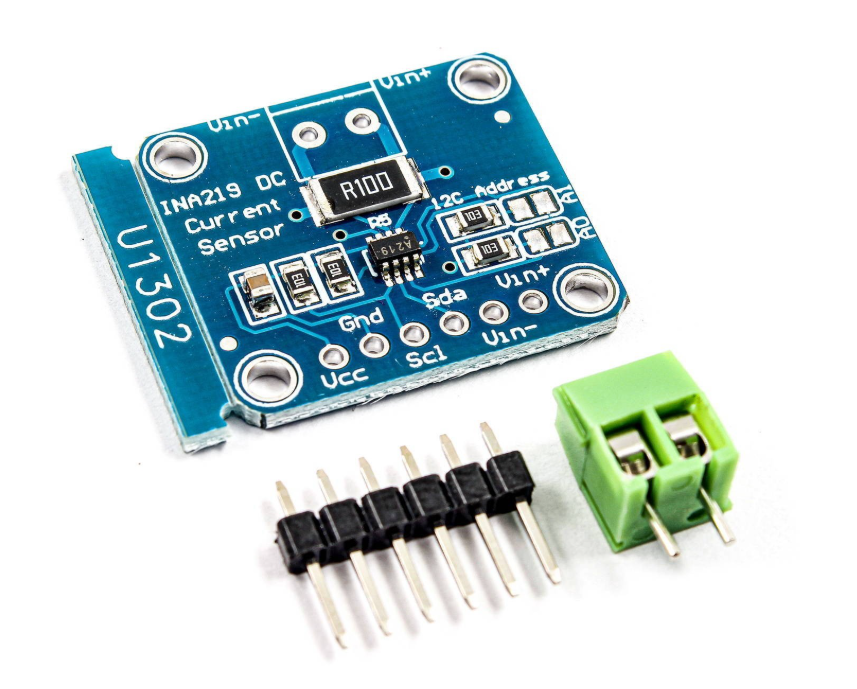

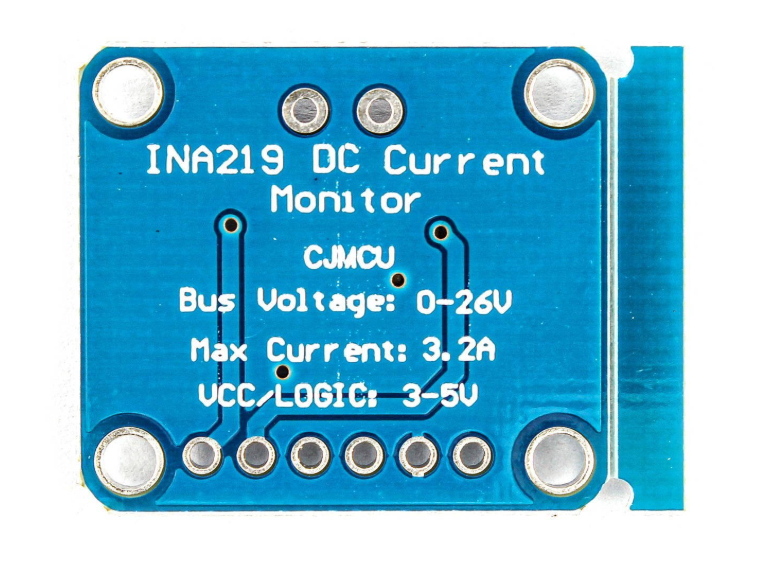

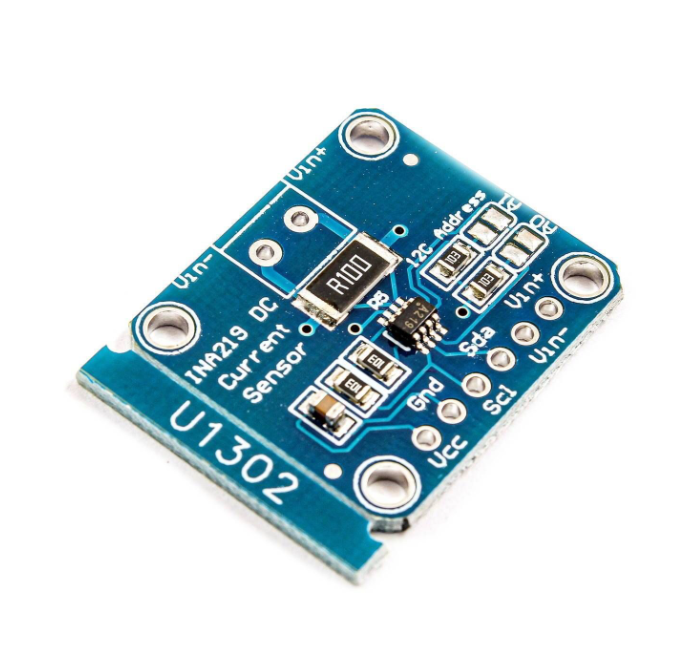

ماژول CJMCU-219 (INA219) یک سنسور اندازهگیری جریان و توان دوطرفه با درایفت صفر است که از طریق رابط I²C یا SMBus با سیستم میزبان ارتباط برقرار میکند. این ماژول قادر به اندازهگیری همزمان جریان و ولتاژ (از طریق مقاومت حسگر 0.1Ω با دقت 1%) بوده و دادهها را بهصورت دیجیتال ارسال میکند.
ماژول INA219B میتواند جریان سمت بالا (High Side) و ولتاژ تا 26 ولت و جریان تا 3.2 آمپر را اندازهگیری کند. رابط I²C آن دارای قابلیت تنظیم Timeout برای جلوگیری از قفل شدن گذرگاه بوده و از حالت سرعت بالا تا 3.4 مگاهرتز پشتیبانی میکند.
تمامی پارامترهای ماژول از طریق نرمافزار قابل تنظیم هستند. این ماژول دارای رجیستر کالیبراسیون قابل برنامهریزی است که مقادیر جریان (به آمپر) و توان (به وات) را مستقیماً محاسبه و گزارش میدهد.
رابط I²C یا SMBus نیز دارای ۱۶ آدرس قابل تنظیم است. ماژول تنها با یک منبع تغذیه ۳ تا ۵.۵ ولت کار میکند و حداکثر ۱ میلیآمپر جریان مصرفی دارد.
این ماژول با دقت بالا (۱٪ حداکثر خطا در بازه دمایی -۴۰ تا +۸۵ درجه سانتیگراد) و افست حداکثر ۱۰۰ میکروولت، یکی از دقیقترین سنسورهای اندازهگیری جریان و توان در ابعاد کوچک محسوب میشود.
از کاربردهای آن میتوان به مدیریت باتری، منبع تغذیه، سرورها، لپتاپها، تجهیزات خودرویی و مخابراتی اشاره کرد. دقت بالای ۱۲ بیتی این ماژول باعث کاهش افت ولتاژ و تلفات انرژی میشود.
ویژگیها:
-
ولتاژ تغذیه: 3.0 تا 5.5 ولت
-
محدوده اندازهگیری ولتاژ: 0 تا 26 ولت
-
محدوده اندازهگیری جریان: 0 تا 3.2 آمپر
-
محدوده اندازهگیری توان: 0 تا 83.2 وات
-
دارای 16 آدرس قابل برنامهریزی I²C
-
دقت بالا: حداکثر خطا 0.5٪ (مدل INA219B)
-
دارای فیلترهای قابل تنظیم
-
دارای رجیسترهای کالیبراسیون
