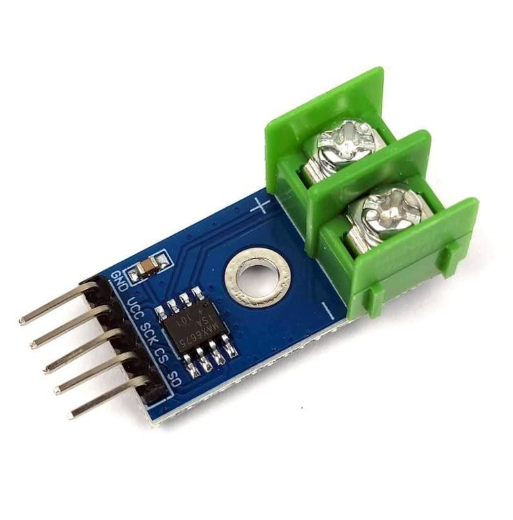

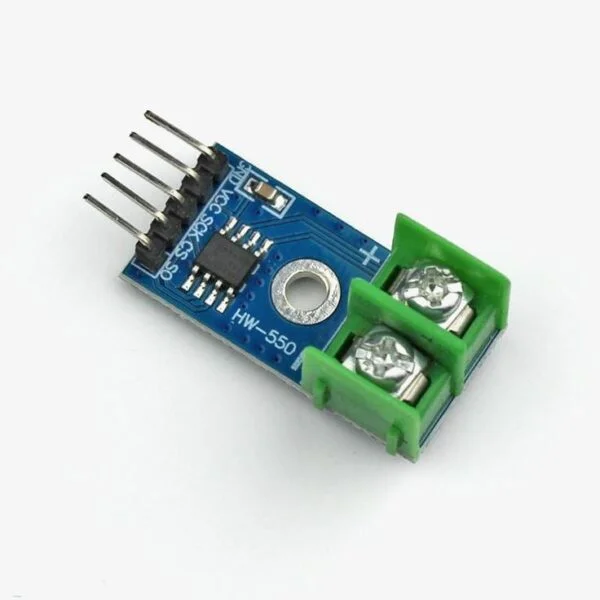

ماژول ترموکوپل MAX6675 تایپ K

توضیحات

ماژول MAX6675 عملیات جبران‌سازی اتصال سرد را انجام داده و سیگنال خروجی ترموکوپل نوع K را دیجیتال می‌کند. داده‌ها با دقت 12 بیت، به صورت سازگار با پروتکل SPI و فقط خواندنی خروجی می‌شوند.

این ماژول MAX6675 + ترموکوپل نوع K از آی‌سی مبدل حساس MAX6675 استفاده می‌کند تا از طریق یک رابط دیجیتال سریال سازگار با میکروکنترلر (SPI)، دمای دقیق و جبران‌سازی‌شده‌ی ترموکوپل نوع K را ارائه دهد. این مجموعه می‌تواند دما را تا 1024 درجه سانتی‌گراد اندازه‌گیری کند.

ویژگی‌ها

• ولتاژ کاری: 3.3 تا 5.5 ولت DC

• بازه دمایی اندازه‌گیری: 0 تا +1024 درجه سانتی‌گراد

• بازه جبران‌سازی اتصال سرد: -20 تا +80 درجه سانتی‌گراد

• دقت تفکیک‌پذیری: 0.25 درجه سانتی‌گراد

• دارای مدار جبران‌سازی اتصال سرد یکپارچه

• تبدیل سیگنال دما به خروجی دیجیتال 12 بیتی

• مجهز به مدار داخلی تشخیص قطع بودن ترموکوپل

• دارای پروب دمای نوع K

• خروجی سریال ساده و سازگار با SPI

• ورودی‌های تفاضلی با امپدانس بالا

• تشخیص قطع شدن ترموکوپل

• مقاومت بالا در برابر تخلیه الکترواستاتیک (ESD) تا 2000V
