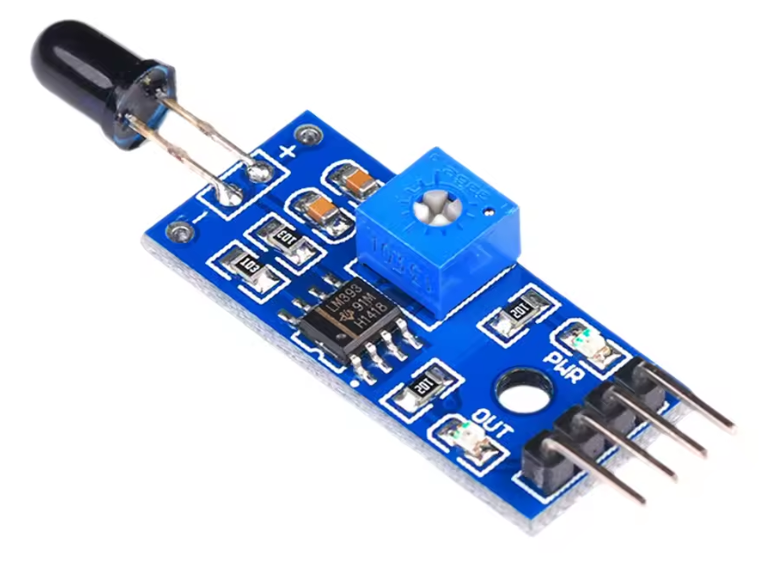

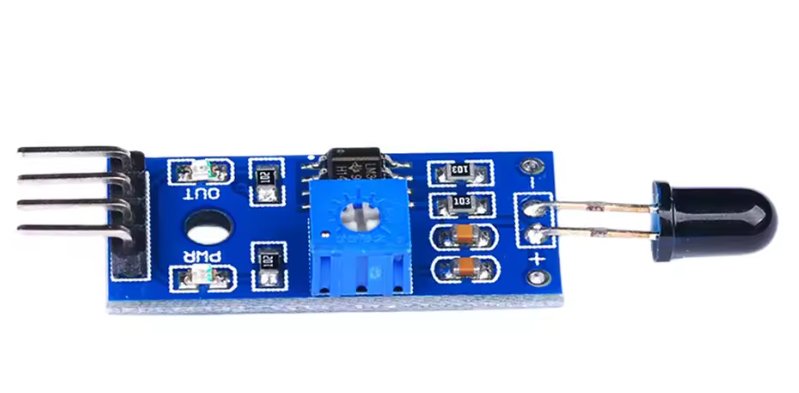

ماژول تشخیص شعله Flame Detection چهار پایه

ماژول گیرنده مادون‌قرمز تشخیص شعله 4 پین

ویژگی‌ها:

1. تشخیص چندمنظوره:
   این ماژول قادر است شعله یا منابع نوری با طول‌موج 760nm تا 1100nm را تشخیص دهد.
   همچنین می‌تواند شعله را تا فاصله 80 سانتی‌متری شناسایی کند؛ هرچه شعله بزرگ‌تر باشد، فاصله تشخیص نیز بیشتر می‌شود.

2. زاویه تشخیص گسترده:
   دارای زاویه تشخیص حدود 60 درجه و حساسیت بسیار بالا به طیف نوری شعله.

3. حساسیت قابل تنظیم:
   حساسیت سنسور از طریق پتانسیومتر آبی رنگ به‌راحتی قابل تنظیم است.

4. خروجی سیگنال پاک و پایدار:
   خروجی مقایسه‌گر (Comparator) بسیار تمیز با کیفیت موج بالا و توان درایو بیش از 15mA ارائه می‌دهد.

5. خروجی‌های متنوع:

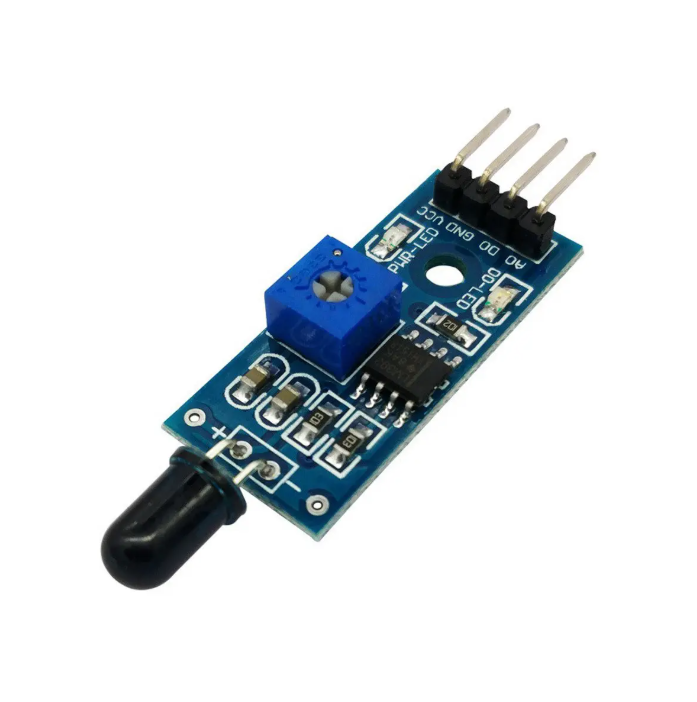

   • خروجی دیجیتال DO (0 و 1)

   • خروجی آنالوگ AO
     این ماژول دارای سوراخ‌های نصب برای اتصال آسان بوده و از مقایسه‌گر LM393 پشتیبانی می‌کند و مناسب ولتاژهای مختلف است.

مشخصات فنی:

• ولتاژ کاری: 3.3V تا 5V

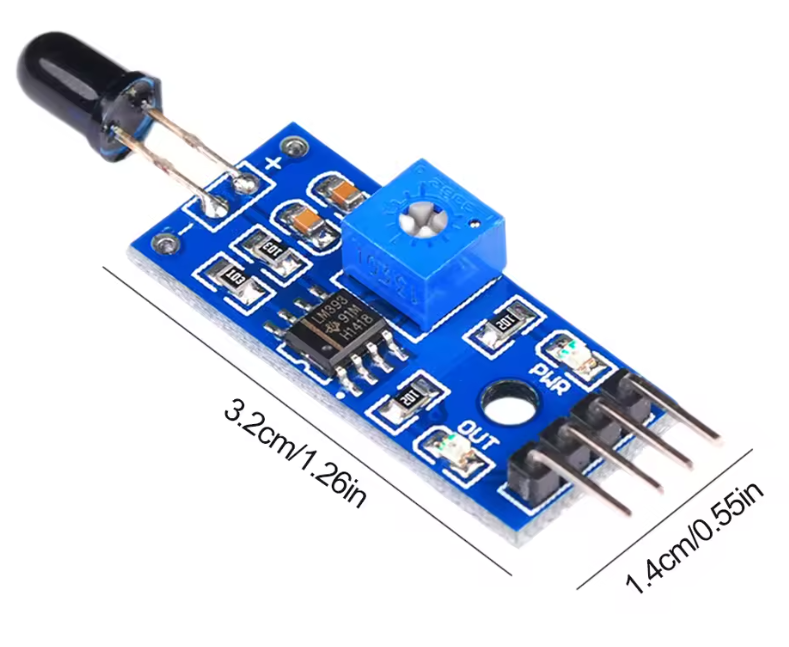

• ابعاد PCB: 3.2 × 1.4 سانتی‌متر

• وزن: 2 گرم

راهنمای استفاده از ماژول:

1. سنسور شعله بیشترین حساسیت را به شعله دارد و به نور معمولی نیز واکنش نشان می‌دهد؛ کاربرد اصلی آن در هشدار آتش و موارد مشابه است.

2. خروجی ماژول مستقیماً به پورت IO میکروکنترلر متصل می‌شود.

3. سنسور را باید با فاصله مناسب از شعله قرار دهید تا آسیب حرارتی نبیند.
   فاصله تست با فندک 80 سانتی‌متر است و شعله بزرگ‌تر، فاصله بیشتری را قابل تشخیص می‌کند.

4. با استفاده از خروجی آنالوگ و پردازش AD می‌توان دقت بالاتری به دست آورد.
