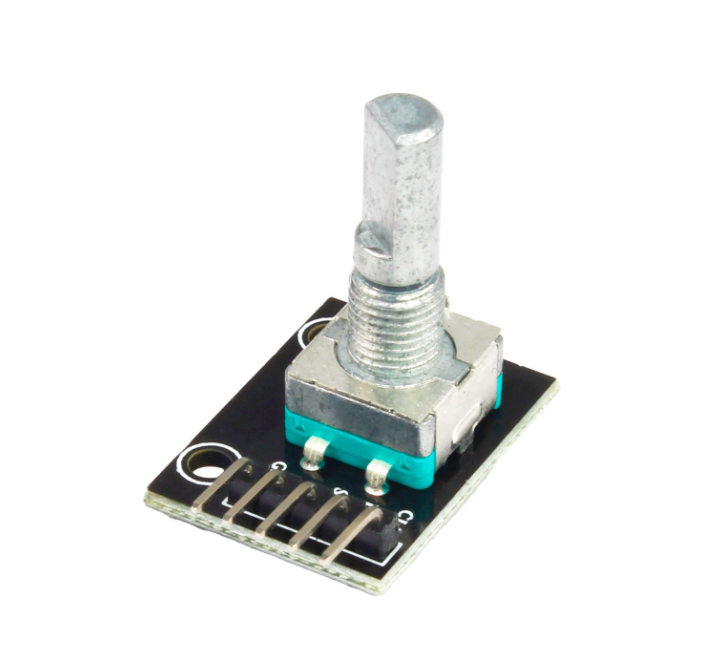

ماژول روتاری انکودر KY-040 دارای سوئیچ

توضیحات محصول

ماژول اینکودر چرخشی KY-040 همراه با کلید فشاری (Push Switch) یک قطعه الکترونیکی چندمنظوره است که برای تشخیص حرکت چرخشی دقیق و عملکرد دکمه فشاری طراحی شده است.
این ماژول در پروژه‌های مختلفی مانند الکترونیک DIY، رباتیک، پرینترهای سه‌بعدی و سیستم‌های کنترل مورد استفاده قرار می‌گیرد. ترکیب یک انکودر چرخشی با دکمه فشاری، یک راهکار ورودی جمع‌وجور و کارآمد را برای انواع پروژه‌ها فراهم کرده است.

ویژگی‌های کلیدی ماژول KY-040

• کلید فشاری داخلی:
  اینکودر دارای یک دکمه فشاری داخلی است که امکان عملکردهای اضافی مانند انتخاب، تأیید و کنترل منوها را فراهم می‌کند.

• کدگذاری افزایشی:
  انکودر از سیستم کدگذاری افزایشی استفاده می‌کند که بازخورد دقیق از میزان چرخش ارائه می‌دهد.

• طراحی جمع‌وجور:
  به دلیل ابعاد کوچک، به‌راحتی در پروژه‌های مختلف بدون اشغال فضای زیاد قابل استفاده است.

• سازگار با پلتفرم‌های مختلف:
  کاملاً سازگار با Arduino، Raspberry Pi و دیگر میکروکنترلرها است.

• ساخت بادوام:
  از مواد مقاوم ساخته شده تا دوام و عملکرد طولانی‌مدت حتی در پروژه‌های پرتکرار تضمین شود.

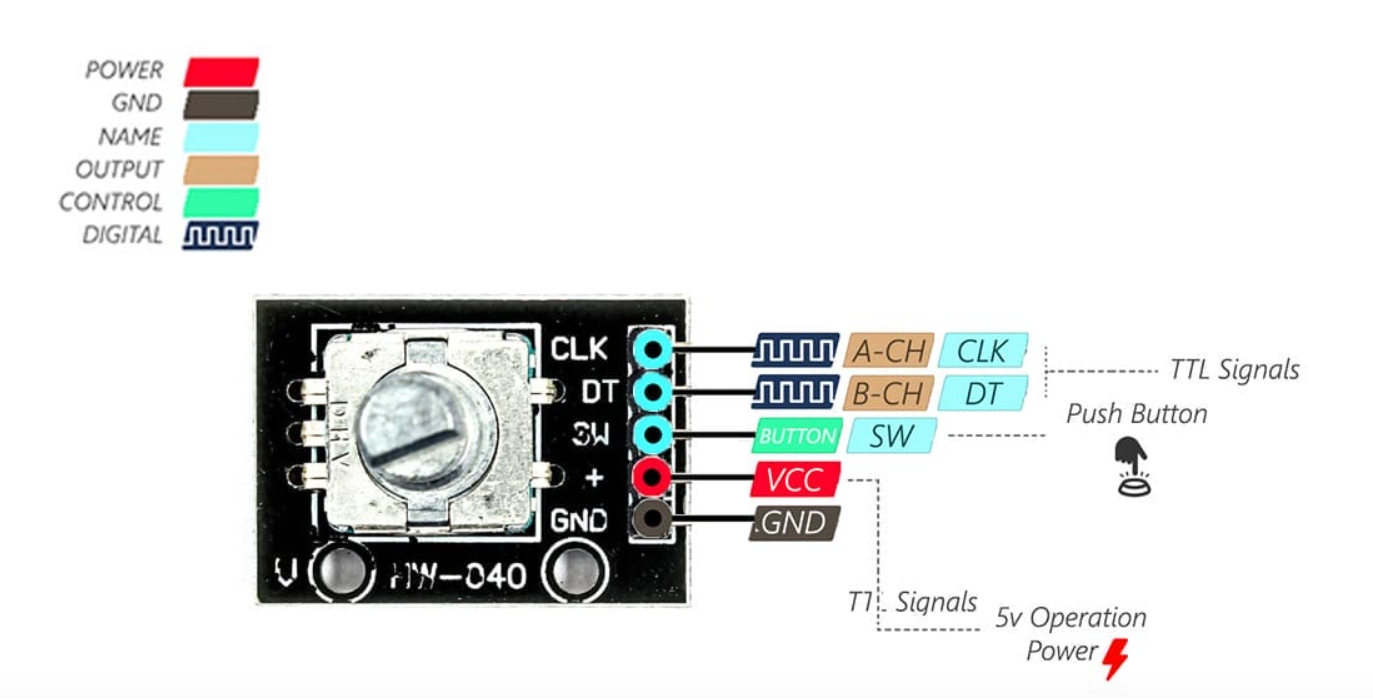

پین‌های ماژول KY-040

• CLK (پین کلاک):
  اتصال به ورودی دیجیتال میکروکنترلر؛ دریافت سیگنال کانال A.

• DT (پین دیتا):
  اتصال به ورودی دیجیتال میکروکنترلر؛ دریافت سیگنال کانال B.

• SW (پین کلید فشاری):
  اتصال به ورودی دیجیتال برای تشخیص وضعیت دکمه فشاری.

• + (پین تغذیه مثبت):
  معمولاً اتصال به 5 ولت.

• – (پین زمین):
  اتصال به پین GND برای مرجع زمین.

تفاوت انکدرهای برسی (KY-040) و انکدرهای نوری (HN3806)

1. نحوه کار

• انکدر برسی (KY-040):
  با استفاده از تماس فیزیکی بین پین‌ها و صفحه‌ی داخلی، پالس تولید می‌کند. یعنی حرکت مکانیکی باعث ایجاد اتصال و قطع اتصال می‌شود.

• انکدر نوری (HN3806):
  از نور LED و سنسور نوری استفاده می‌کند. یک دیسک شفاف/تار وجود دارد که هنگام چرخش باعث قطع و وصل نور می‌شود.
