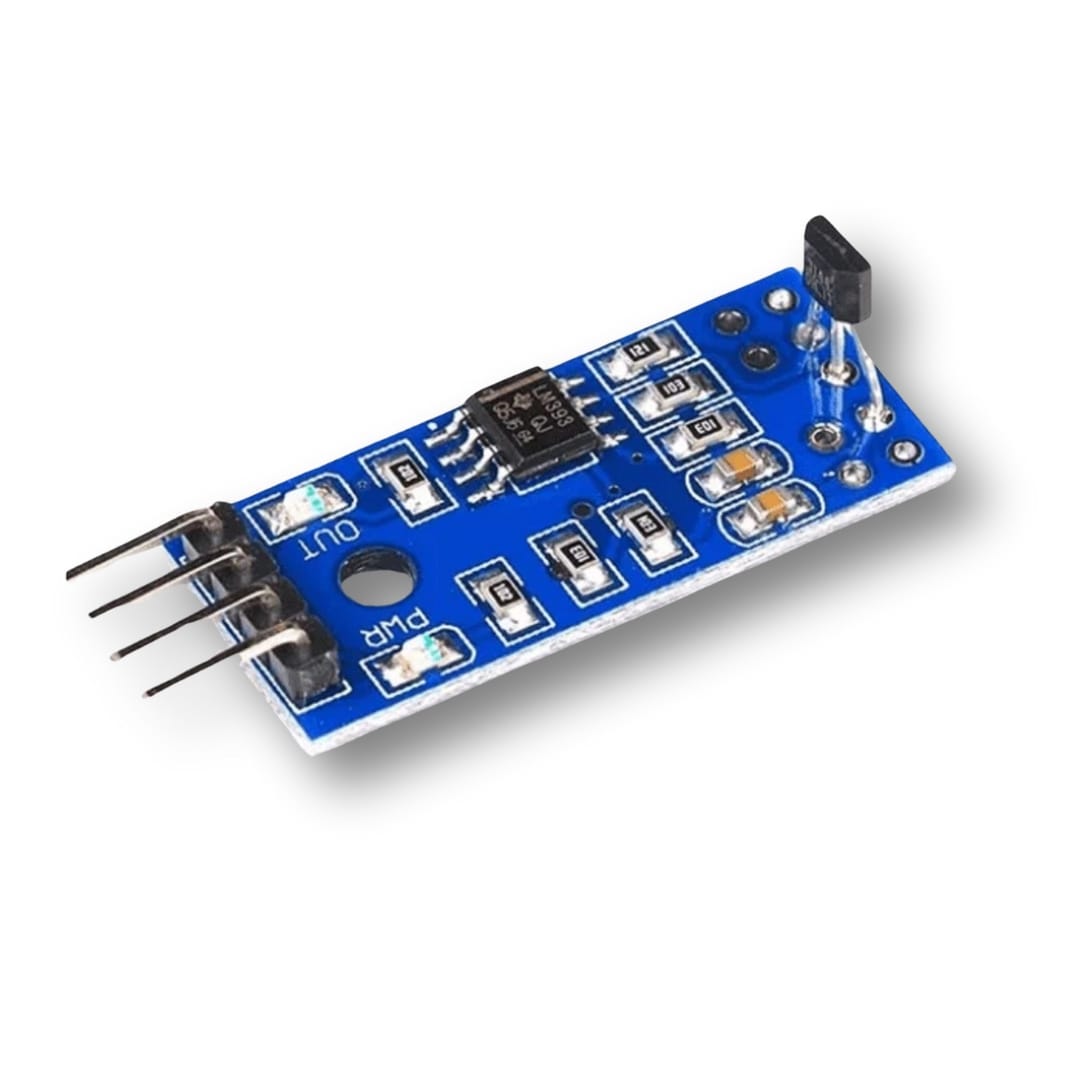

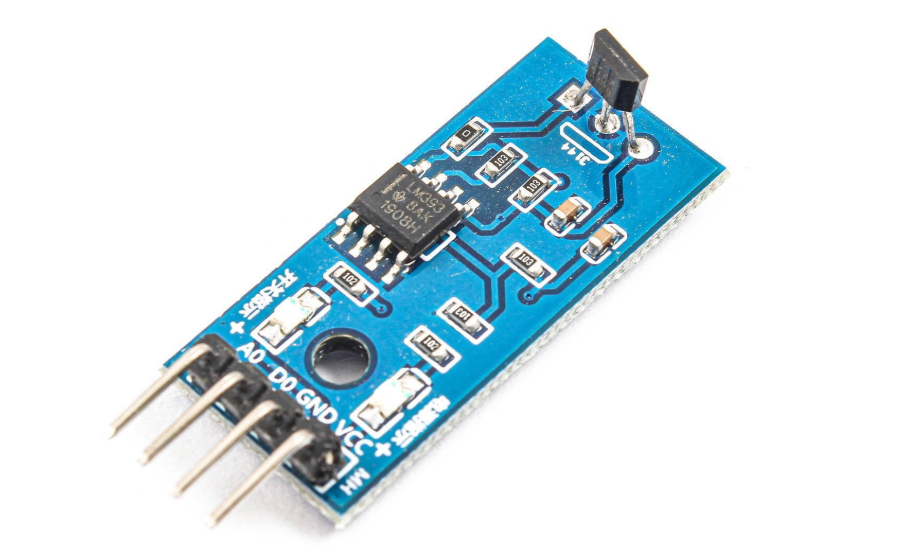

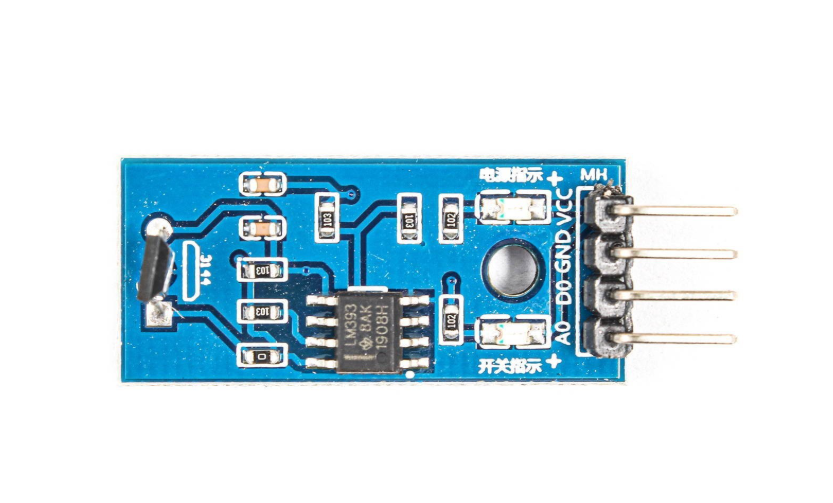

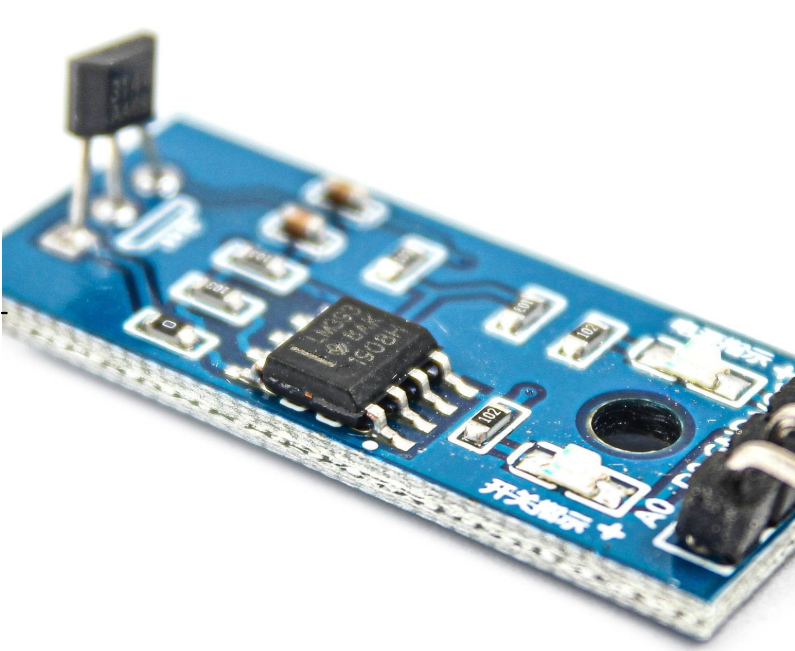

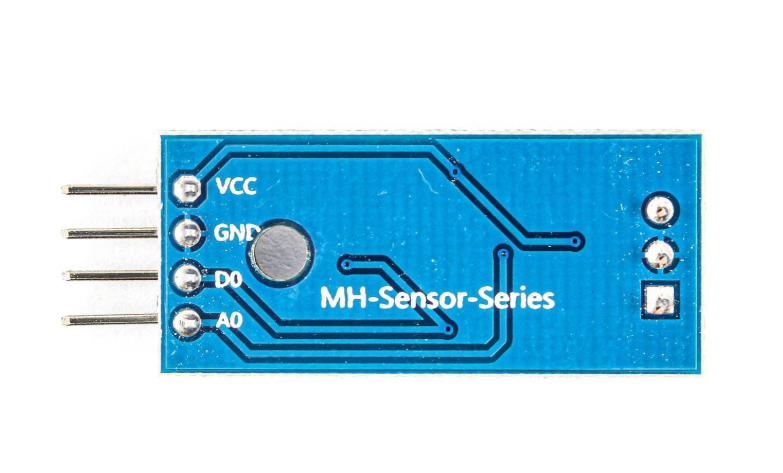

ماژول سنسور اثر هال 44E

توضیحات

ماژول سنسور اثر هال 44E برای تشخیص وجود میدان مغناطیسی و تبدیل آن به یک سیگنال الکتریکی طراحی شده است. این ماژول از سنسور Hall 44E استفاده می‌کند که یک سنسور خطی و چندمنظوره بوده و با میدان مغناطیسی حاصل از آهنرباهای دائم یا الکترومغناطیس‌ها عمل می‌کند.

این ماژول کاربردهای گسترده‌ای در الکترونیک، اتوماسیون، رباتیک و سیستم‌های اندازه‌گیری دارد.

سنسور اثر هال زمانی که در معرض میدان مغناطیسی قرار می‌گیرد، ولتاژی متناسب با شدت و قطبیت میدان تولید می‌کند. ماژول 44E بسته به مدل، خروجی دیجیتال (TTL) یا آنالوگ ارائه می‌دهد:

• در حالت دیجیتال: خروجی HIGH/LOW برای اعلام وجود یا عدم وجود میدان

• در حالت آنالوگ: مقدار ولتاژ متناسب با شدت میدان تغییر می‌کند

این سنسور به هر دو قطب شمال و جنوب آهنربا حساس است.

مشخصات فنی ماژول سنسور اثر هال 44E

• نوع سنسور: 44E Hall Effect

• محدوده اندازه‌گیری میدان مغناطیسی: حداقل ±650 / معمولی ±1000 گاوس

• نوع خروجی: دیجیتال (TTL حداکثر 15mA) یا آنالوگ

• بازه ولتاژ خروجی آنالوگ: از 0 تا Vcc–1.0

• ولتاژ بی‌باری خروجی آنالوگ: حدود 5V (در Vcc = 5V)

• ولتاژ تغذیه: 3.3V تا 6V

• حساسیت: 6mV/Gauss

• دمای کاری: ‎-40°C تا +85°C

• نصب: دارای سوراخ پیچ برای نصب آسان

• ابعاد: 38 × 14 میلی‌متر

کاربردهای ماژول اثر هال 44E

۱. سنجش حضور اجسام (Proximity Detection)

تشخیص وجود آهنربا بدون تماس فیزیکی—مناسب برای سوئیچ‌های مجاورتی صنعتی.

۲. تشخیص موقعیت (Position Sensing)

استفاده همراه با آهنربا روی قطعات متحرک برای سنجش موقعیت خطی یا چرخشی.

۳. اندازه‌گیری سرعت چرخش (Speed Measurement)

قابل استفاده برای کنترل سرعت موتور و انکودرهای ساده.

۴. اندازه‌گیری جریان (Current Sensing)

استفاده در سنسورهای جریان مبتنی بر میدان مغناطیسی.

۵. سوئیچ‌های مغناطیسی (Magnetic Switches)

عملکرد به عنوان یک سوئیچ ساده و مطمئن در حضور آهنربا.

۶. کنترل موتورهای BLDC

برای تعیین موقعیت روتور و انجام کموتاسیون دقیق.

۷. شمارش پالس (Pulse Counting)

محافظه‌کارانه برای شمارش چرخش محور یا چرخ‌دنده‌ها.

۸. سنسور سطح مایعات

استفاده همراه با شناور مجهز به آهنربا برای اندازه‌گیری سطح مخزن.

نکات مهم در استفاده از سنسور 44E

✔️ هم‌راستایی میدان مغناطیسی

موقعیت و جهت آهنربا تأثیر مستقیم بر پاسخ سنسور دارد.

✔️ جلوگیری از تداخل مغناطیسی

اجسام فلزی، آهنرباهای دیگر و تجهیزات الکترونیکی می‌توانند خوانش‌ها را مختل کنند.

✔️ استفاده از شیلد مغناطیسی در صورت نیاز

✔️ کالیبراسیون (در صورت لزوم)

تنظیم حساسیت یا سطح آستانه برای سنجش دقیق‌تر.

✔️ بررسی پایداری خروجی در طول زمان
