ماژول سنسور اندازه گیری فشار و ارتفاع BME280

توضیحات

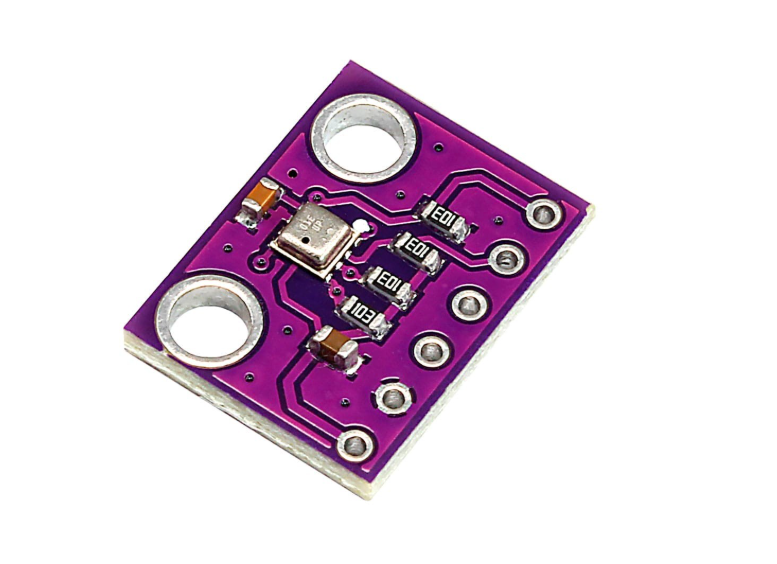

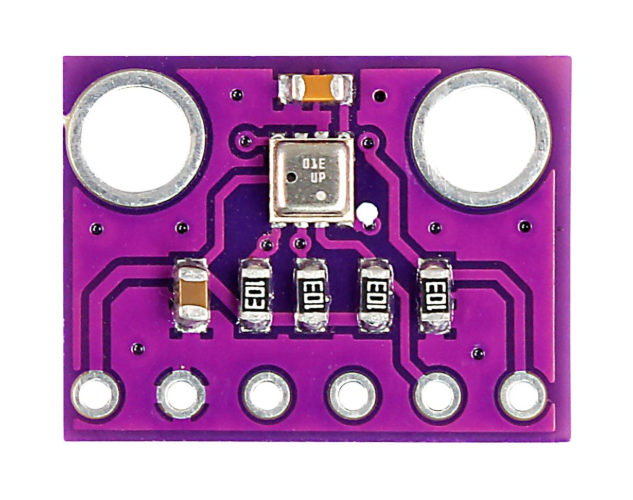

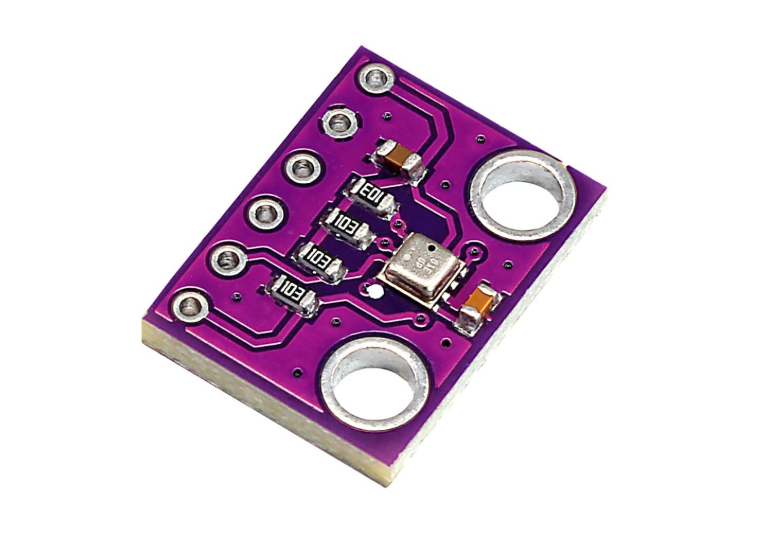

ماژول GY-BME280-3.3 یک برد اندازه‌گیری فشار اتمسفری است که از سنسور BME280 شرکت Bosch Sensortec استفاده می‌کند. این سنسور قابلیت اندازه‌گیری دما، رطوبت و فشار هوا را به‌صورت بسیار دقیق دارد.

این ماژول دارای امکانات زیر است:

• جامپر تغییر آدرس I2C (GS2)

• مقاومت‌های پول‌آپ I2C

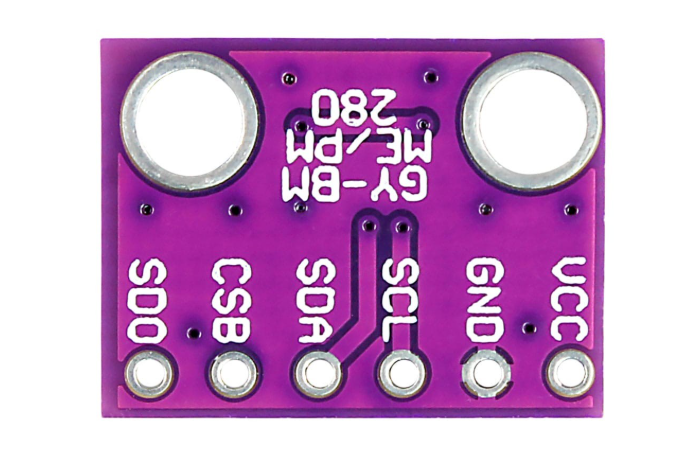

• هدر ۷ پین با فاصله ۲.۵۴ میلی‌متر

• دو سوراخ نصب ۳.۵ میلی‌متری

تنظیمات پیش‌فرض ماژول:

• تغذیه تک‌مسیره (Vdd=Vdd_IO از طریق جامپر GS1)

• مقاومت‌های پول‌آپ ۱۰kΩ (R2 و R3)

• مقاومت انتخاب پروتکل 0 اهم (R1)

• خازن‌های دیکاپلینگ ۰.۱µF روی هر دو پایه تغذیه Vdd و Vdd_IO

نکته مهم:
اگر می‌خواهید VDD_IO (با 1.8V) و VDD (با 3.3V) را هم‌زمان به برد وصل کنید، حتماً جامپر GS1 را بردارید تا اتصال کوتاه ایجاد نشود.

ویژگی‌های ماژول سنسور ارتفاع‌سنج فشار BME280

• ابعاد پکیج سنسور: 2.5 × 2.5 × 0.93 میلی‌متر (LGA با درپوش فلزی)

• رابط دیجیتال:

  • I2C تا سرعت 3.4MHz

  • SPI سه‌سیم و چهار‌سیم تا سرعت 10MHz

• محدوده ولتاژ تغذیه:

  • VDD: از 1.71 تا 3.6 ولت

  • VDDIO: از 1.2 تا 3.6 ولت

• مصرف جریان:

  • 1.8µA در اندازه‌گیری رطوبت + دما (1Hz)

  • 2.8µA در اندازه‌گیری فشار + دما (1Hz)

  • 3.6µA در حالت اندازه‌گیری کامل (رطوبت + فشار + دما)

  • 0.1µA در حالت Sleep

• محدوده کاری:

  • دما: °C 40- تا +85

  • رطوبت: 0 تا 100 درصد

  • فشار: 300 تا 1100hPa

• امکان فعال/غیرفعال کردن مستقل سنسور رطوبت و فشار

مشخصات فنی ماژول BME280

• مدل: GY-BME2

• چیپ: BME280

• ولتاژ تغذیه: 3.3 تا 5 ولت DC

• جریان لحظه‌ای (Peak): 1.12mA

• محدوده فشار: 300–1100hPa (معادل ارتفاع +9000 تا –500 متر)

• محدوده دما: °C 40- تا +85

• رابط‌های دیجیتال: I2C و SPI

• ابعاد ماژول: 15.5 × 12 × 2.4 میلی‌متر
