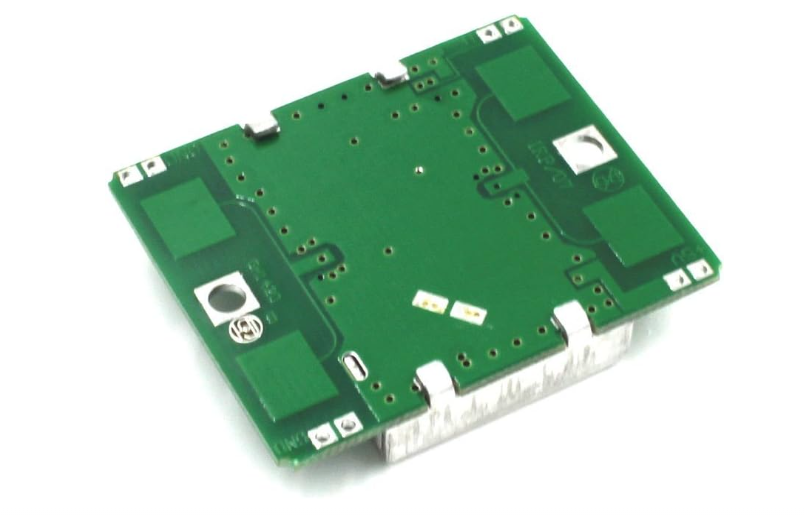

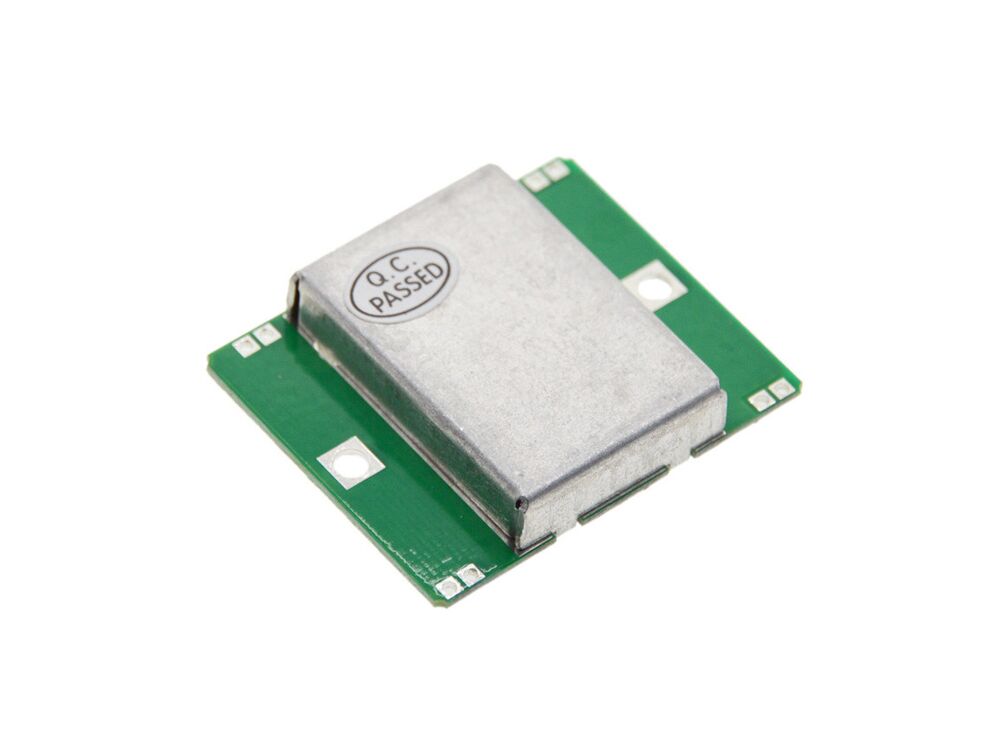

ماژول سنسور تشخیص حرکت مایکروویو HB100

سنسور حرکتی مایکروویو HB100

توضیحات:
این سنسور حرکتی از فناوری مایکروویو برای تحلیل محیط اطراف استفاده می‌کند. سنسور با ارسال امواج مایکروویو و اندازه‌گیری زمان بازگشت سیگنال، حرکت و سرعت اجسام را تشخیص می‌دهد.

ماژول HB100 Miniature Microwave Motion Sensor برای تشخیص حرکت و سرعت طراحی شده است.
سری HB یک ماژول فرانت‌اند مایکروویو X-Band Mono-static 10.525GHz Doppler است.

کاربردها:
سنسورهای مایکروویو حساس به حرکت هستند و برای فضاهای بزرگ یا محیط‌های پیچیده ایده‌آل می‌باشند. کاربردها شامل:

• سیستم‌های هشدار ورود غیرمجاز

• ماژول‌های حضور و غیاب

• سوئیچ‌های درب اتوماتیک

• سیستم‌های امنیتی

• کنترل خودکار ویدئو در دستگاه‌های ATM

• ماشین‌های سیگنال‌دهی خودکار قطار

• و سایر ایده‌های نوآورانه

این ماژول شامل:

• نوسانگر رزونانس دی‌الکتریک (DRO)

• میکس‌کننده مایکروویو

• آنتن پچ

مزایای روش مایکروویو نسبت به سایر روش‌ها:

1. تشخیص بدون تماس

2. مقاومت بالا در برابر تداخل فرکانس رادیویی

3. توان خروجی کم، بدون ضرر برای بدن انسان

4. برد طولانی: بیش از 20 متر

5. مقاوم در برابر دما، رطوبت، نویز، جریان هوا، گرد و غبار، نور و شرایط محیطی سخت

ویژگی‌ها:

• ولتاژ ورودی: 4.75VDC ~ 5.25VDC

• ولتاژ پیشنهادی: 5VDC

• نوع خروجی: دیجیتال

• تنظیم فرکانس: 10.520GHz ~ 10.530GHz

• برد تشخیص: 20 متر

• توان خروجی (EIRP): 12dBm ~ 20dBm

• انتشار فرکانس اضافی: -7.3dBm

• زمان Settling: 3µSec ~ 6µSec

• قدرت سیگنال دریافتی: 200µVp-p

• نویز: 5µVrms

• جریان مصرفی: 30mA ~ 40mA

• فرکانس تکرار پالس: 2KHz

• عرض پالس: 10µSec

• دمای کاری: -15°C ~ 55°C

• ابعاد: 37mm × 45mm × 8mm

مشخصات کلیدی:

• مصرف جریان پایین

• قابلیت عملکرد CW یا Pulse

• طراحی باریک و فشرده

• برد تشخیص طولانی
