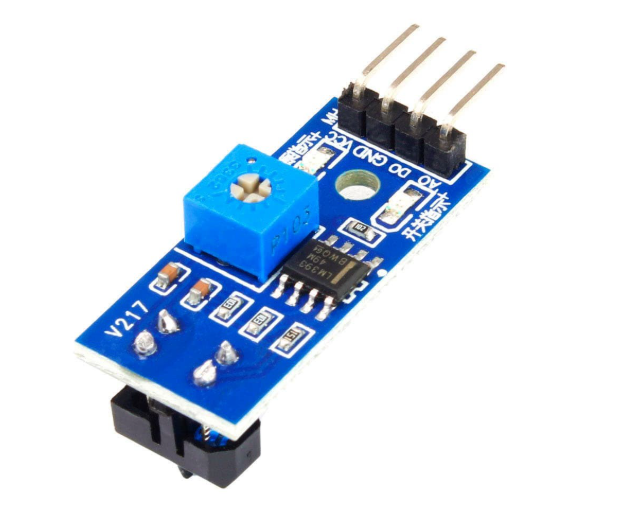

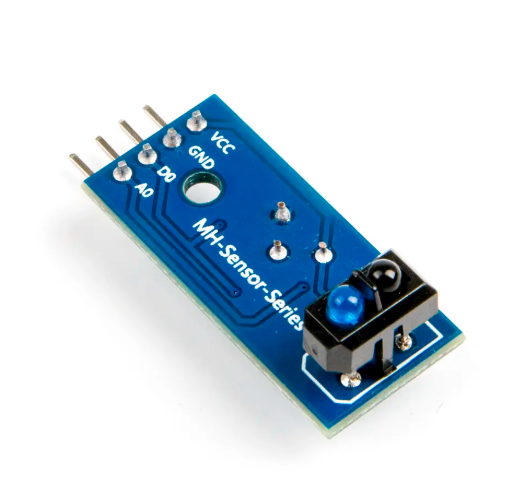

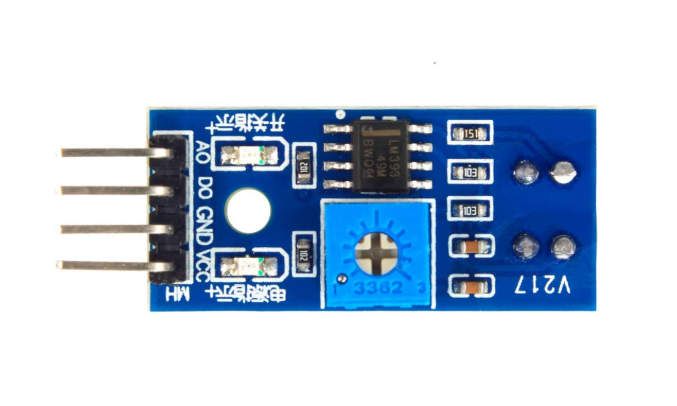

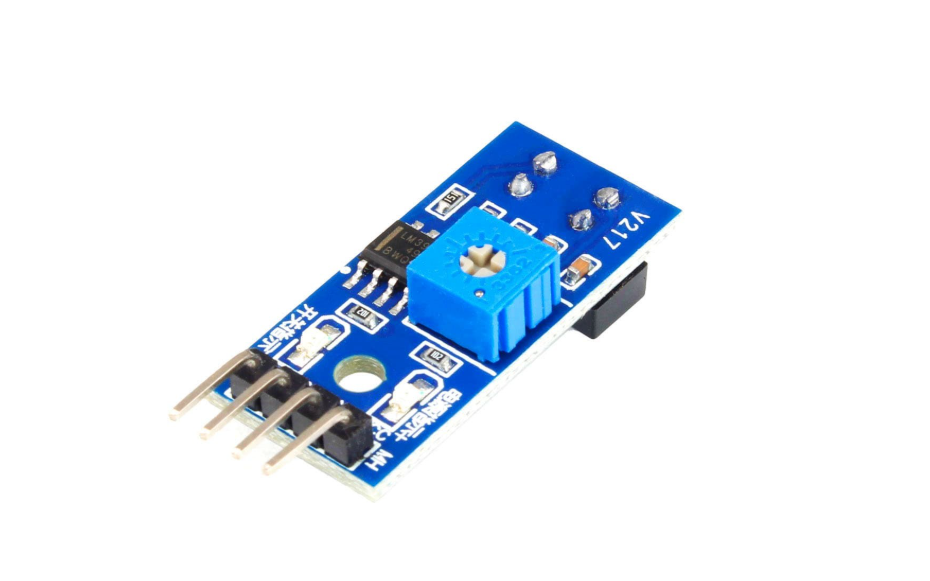

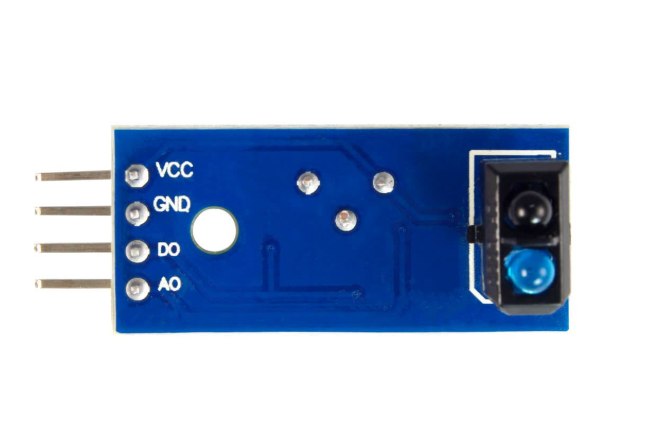

ماژول سنسور ردیاب مادون قرمز TCRT5000
ماژول TCRT5000 یک سنسور کوچک و کاربردی است که از فناوری بازتاب نور مادون قرمز (IR) برای تشخیص اجسام در محدوده خود استفاده میکند. این ماژول شامل یک LED مادون قرمز بهعنوان فرستنده و یک فتوترانزیستور بهعنوان گیرنده در یک بستهبندی است. LED مادون قرمز نور IR را تابش میکند و اگر جسمی در مسیر آن باشد، نور بازتابشده توسط فتوترانزیستور شناسایی میشود و خروجی ماژول بر اساس شدت نور بازتابی تغییر میکند.
برخی از نسخههای این ماژول خروجی دیجیتال (High یا Low) دارند و برخی دیگر خروجی آنالوگ ارائه میدهند که با شدت نور بازتابی متناسب است. حساسیت ماژول قابل تنظیم است و میتوانید آستانه تشخیص را مطابق نیاز خود تنظیم کنید.
این ماژول کاربرد گستردهای در رباتیک دارد، مانند دنبال کردن مسیر (Line Following)، تشخیص لبه و جلوگیری از برخورد با موانع. همچنین برای پروژههای الکترونیکی DIY که نیاز به تشخیص اجسام یا موقعیت دارند، بسیار مناسب است.
مشخصات ماژول سنسور ردیاب خط بازتابی TCRT5000:
-
چیپ سنسور: TCRT5000
-
ولتاژ کاری: ۳.۳ تا ۵ ولت DC
-
جریان کاری: حداکثر ۲۰ میلیآمپر
-
دمای کاری: -۱۰ تا +۵۰ درجه سانتیگراد
-
فاصله تشخیص: ۲ تا ۴۰ سانتیمتر
-
فاصله بهینه سنسور: ۳ میلیمتر
-
رابط ورودی/خروجی: ۴ سیم
-
نوع خروجی: دیجیتال (LOW وقتی مانعی وجود دارد، HIGH وقتی مانع نیست) و آنالوگ
-
تنظیم حساسیت: با مقاومت چندگردان (Potentiometer)
-
زاویه موثر تشخیص: ۳۵ درجه
-
تکنولوژی سنسور: بازتاب مادون قرمز
-
فرستنده: LED مادون قرمز
-
گیرنده: فتوترانزیستور
-
طول موج فرستنده: حدود ۹۵۰ نانومتر
-
ابعاد: ۳۲ × ۱۴ × ۱۲ میلیمتر
-
وزن: ۳ گرم
ویژگیها:
-
دارای سنسور مادون قرمز بازتابی با LED نشانگر
-
مقاومت چندگردان برای تنظیم حساسیت
-
چیپ LM393 برای خروجی پایدار
-
خروجی دیجیتال قابل اتصال مستقیم به میکروکنترلر
-
حساسیت خروجی قابل تنظیم
-
دارای سوراخ ثابت برای نصب راحت
-
مناسب برای دنبال کردن مسیر، تشخیص اجسام و پروژههای رباتیک و DIY
