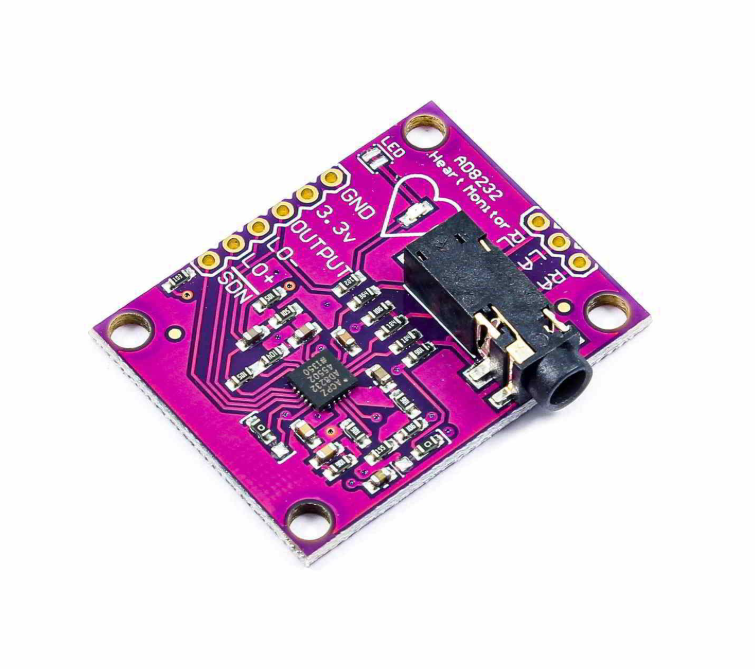

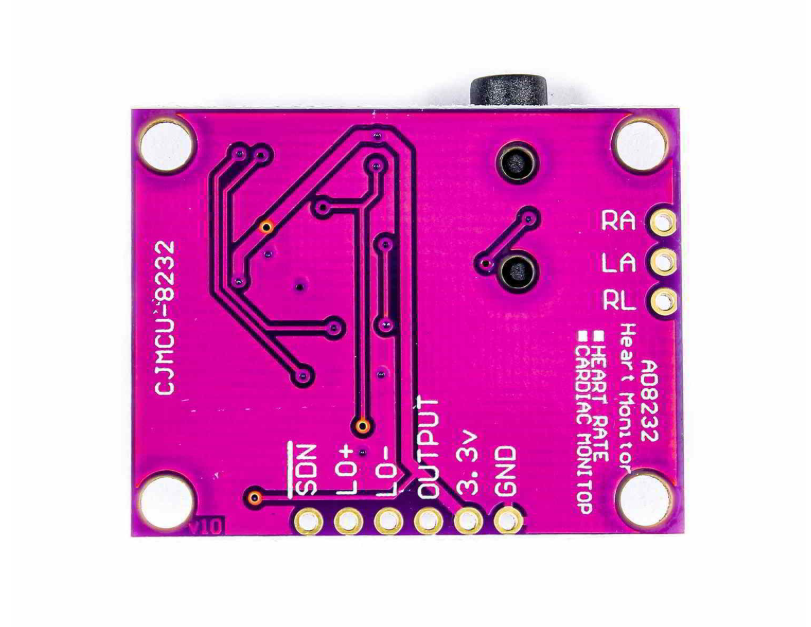

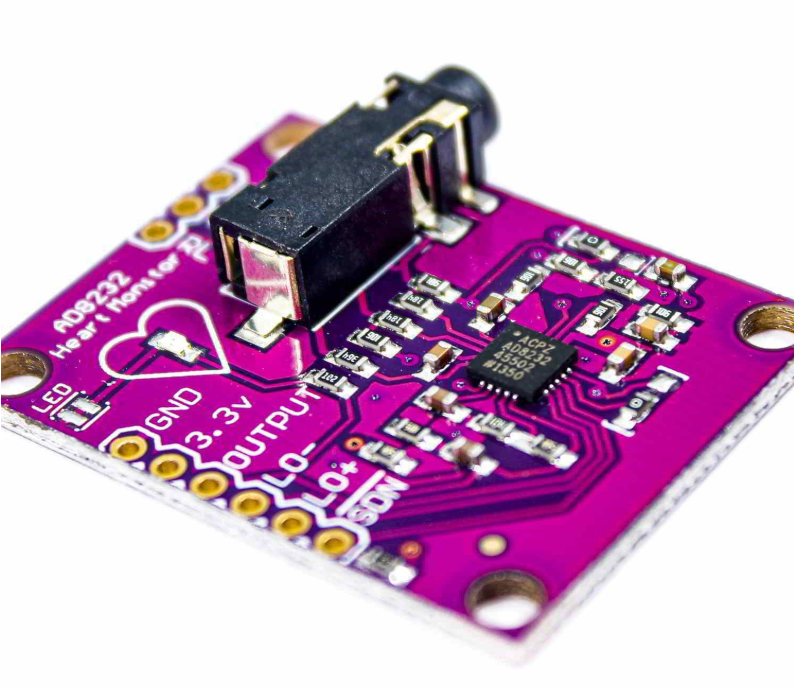

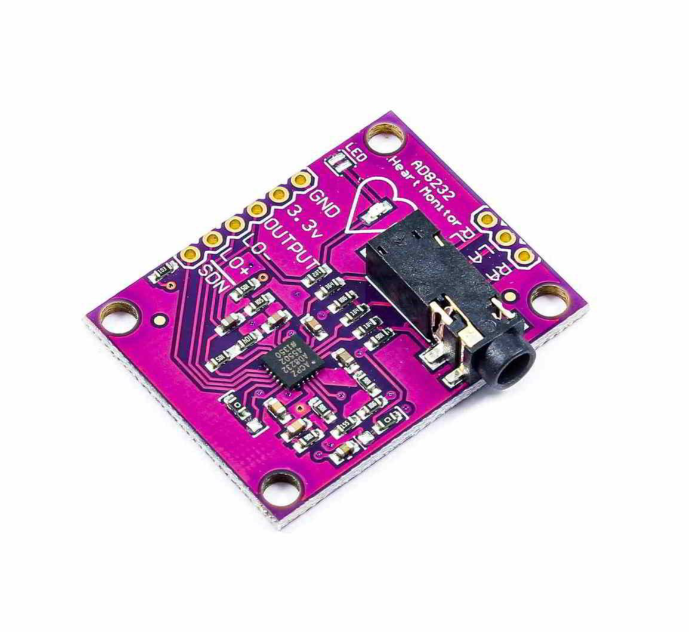

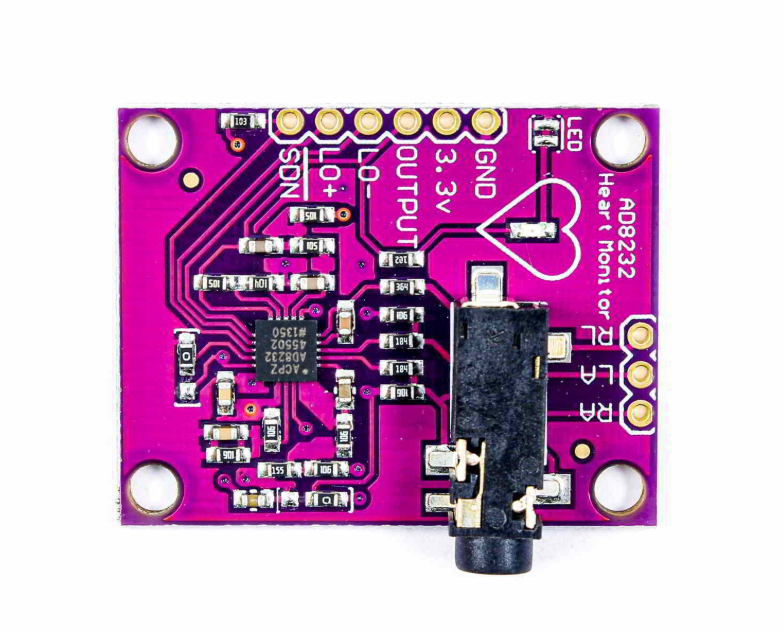

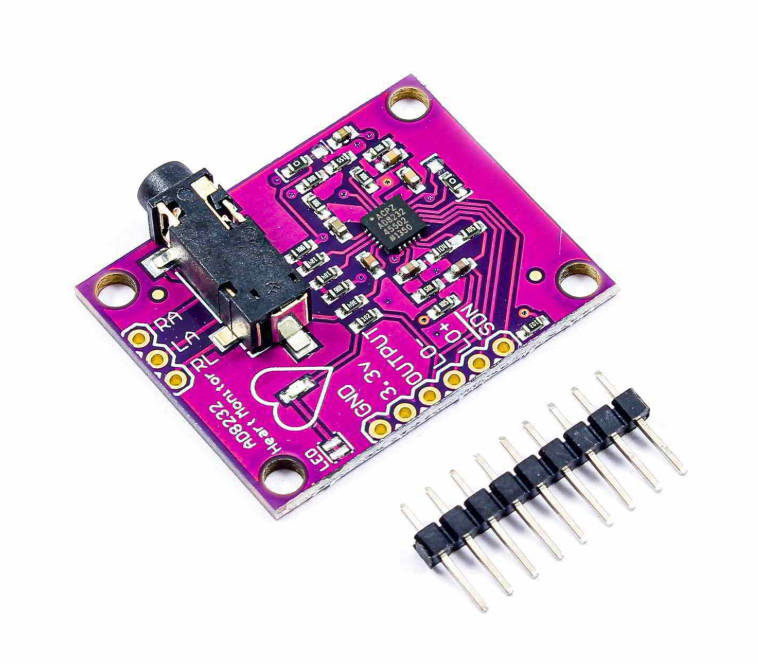

ماژول سنسور ECG و ضربان قلب AD8232 بنفش

توضیحات

ماژول AD8232 یک ماژول آمادهٔ تنظیم و پردازش سیگنال برای اندازه‌گیری ضربان قلب، ECG و سایر سیگنال‌های بیوالکتریکی است. این ماژول برای استخراج، تقویت و فیلتر کردن سیگنال‌های بسیار ضعیف بیوالکتریکی طراحی شده است؛ سیگنال‌هایی که معمولاً با نویز ناشی از حرکت یا فاصله زیاد الکترود همراه هستند.
طراحی این مدار باعث می‌شود که یک مبدل آنالوگ به دیجیتال (ADC) با توان بسیار پایین یا یک میکروکنترلر بتواند به‌سادگی سیگنال خروجی را دریافت و پردازش کند.

تراشه AD8232 از یک فیلتر بالاگذر دوپل برای حذف آرتیفکت‌های حرکتی و اختلاف پتانسیل الکترودها استفاده می‌کند. این فیلتر با تقویت‌کننده داخلی به‌صورت یکپارچه ترکیب شده و امکان تقویت بالا و فیلتر بالاگذر را تنها در یک مرحله فراهم می‌کند، که موجب صرفه‌جویی در فضا و هزینه می‌شود.

همچنین این تراشه با استفاده از یک تقویت‌کننده عملیاتی اختصاصی، یک فیلتر پایین‌گذر سه‌پل ایجاد می‌کند که نویزهای اضافی را حذف می‌کند. کاربران می‌توانند با انتخاب فرکانس قطع فیلترها، ماژول را برای کاربردهای مختلف تنظیم کنند.

برای بهبود رد تداخل حالت مشترک (مثل نویز شبکه برق) تراشه AD8232 مجهز به تقویت‌کننده مخصوص RLD (Right Leg Drive) است.

ویژگی بازیابی سریع (Fast Recovery) نیز در این ماژول وجود دارد؛ به‌طوری‌که اگر ولتاژ ورودی ناگهان دچار افت یا خروج ناگهانی شود (مانند جدا شدن الکترود)، AD8232 حالت فیلتر را به‌طور خودکار تغییر می‌دهد تا سیگنال سریع‌تر به حالت پایدار بازگردد و اندازه‌گیری معتبر در کوتاه‌ترین زمان ممکن انجام شود.

ویژگی‌ها

• عملکرد تضمین‌شده از 0 تا 70 درجه سانتی‌گراد

• محدوده دمای کاری: 40- تا 85+ درجه سانتی‌گراد

• مناسب برای پایش ضربان قلب در ورزش و تناسب اندام

• ECG قابل حمل

• پایش سلامت از راه دور

• تجهیزات و لوازم جانبی مرتبط با بازی

• دریافت و پردازش سیگنال‌های بیوالکتریکی

مشخصات الکتریکی:

• ولتاژ کاری: 3.3 ولت

• خروجی آنالوگ

• قابلیت تشخیص جدا شدن الکترود (Leads-Off Detection)

• پایهٔ خاموش/روشن (Shutdown Pin)

• دارای چراغ LED نشانگر
