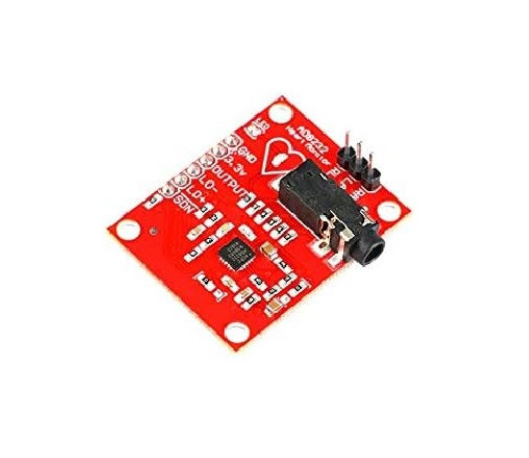

ماژول سنسور ECG و ضربان قلب AD8232 قرمز

توضیحات محصول:
AD8232 یک برد اقتصادی برای اندازه‌گیری فعالیت الکتریکی قلب است که می‌تواند سیگنال ECG (الکتروکاردیوگرام) را به صورت آنالوگ ارائه دهد. سیگنال ECG معمولاً بسیار نویزی است، اما این ماژول با استفاده از تقویت‌کننده عملیاتی (Op-Amp) داخلی، سیگنال واضحی از فواصل PR و QT فراهم می‌کند. این برد یک واحد یکپارچه برای پردازش سیگنال ECG و سایر کاربردهای بیوپتانسیل است.

ویژگی‌ها:

• اندازه‌گیری فعالیت الکتریکی قلب و ارائه سیگنال ECG

• بلوک پردازش و تقویت سیگنال یکپارچه

• خروجی آنالوگ

• شناسایی وضعیت Leads-Off (قطع شدن الکترود)

• دارای پین Shutdown برای خاموش و روشن کردن ماژول

• نشانگر LED وضعیت

• کانکتور 3.5 میلی‌متری برای اتصال پدهای بیومدیکال

• سازگار با استاندارد RoHS

مشخصات فنی:

• ولتاژ کاری: 3.3V

• تعداد پین‌ها: 9 پین شامل SDN، LO+، LO-، OUTPUT، 3.3V، GND و همچنین RA (بازوی راست)، LA (بازوی چپ) و RL (پای راست) برای اتصال سنسورهای سفارشی

• مناسب برای اتصال به آردوینو و سایر بردهای توسعه
