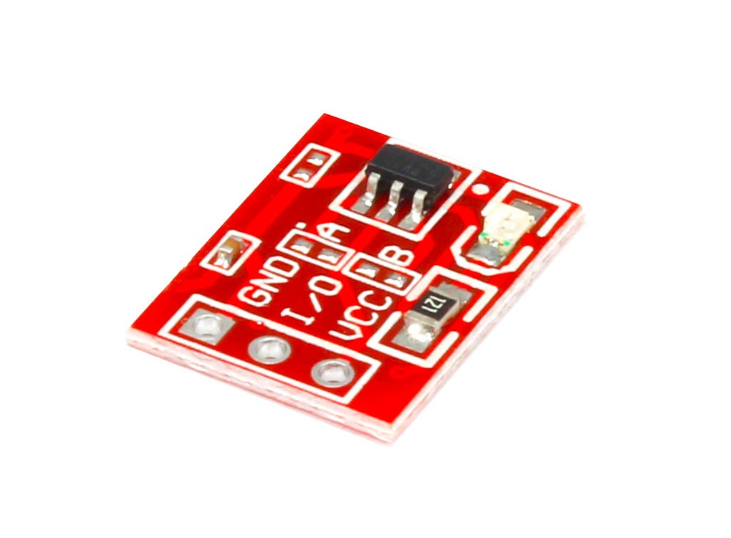

کلید لمسی (تاچ) خازنی مدل TTP223

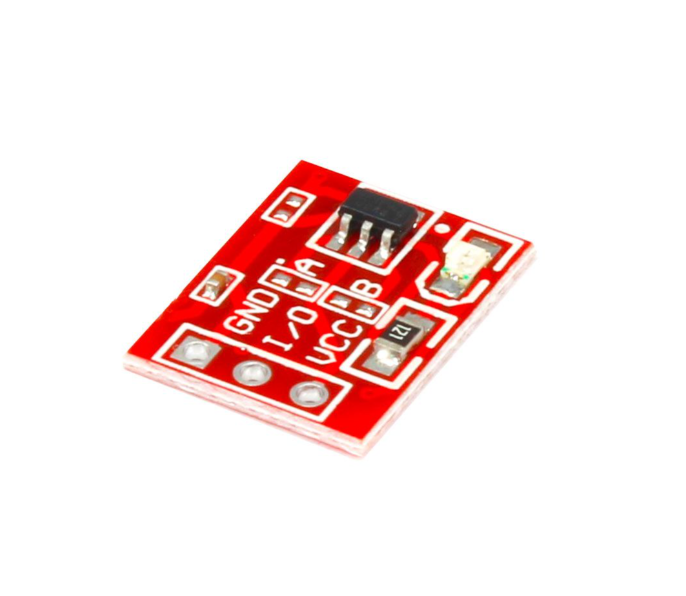

ماژول کلید لمسی خازنی TTP223

ماژول TTP223 بر اساس IC لمسی خازنی ساخته شده و به عنوان یک کلید لمسی عمل می‌کند.

یک LED روی برد وضعیت فعال شدن سنسور را به‌صورت بصری نشان می‌دهد. هنگام فعال شدن، خروجی ماژول از حالت پایین (Idle) به حالت بالا تغییر می‌کند (عملکرد پیش‌فرض). با استفاده از جامپرهای لحیمی می‌توان حالت کاری ماژول را تغییر داد تا خروجی یا فعال در حالت Low باشد یا به‌صورت Toggle عمل کند.

مشخصات فنی:

• ولتاژ کاری: 2.5 تا 5 ولت DC

• ابعاد: 14 × 10 × 2 میلی‌متر

• وزن: 0.6 گرم

• ولتاژ خروجی: 2~3 ولت (وابسته به ولتاژ ورودی)

• پشتیبانی از حالت لحظه‌ای یا حالت قفل/Toggle

• پشتیبانی از سیگنال خروجی Active High یا Active Low

ویژگی‌ها:

• زمان پاسخ: حداکثر ~60ms در حالت Fast، ~220ms در حالت Low Power @VDD=3V

• حساسیت قابل تنظیم با خازن (0~50pF)

• دو نوع طول نمونه‌برداری قابل انتخاب با پد (SLRFTB)

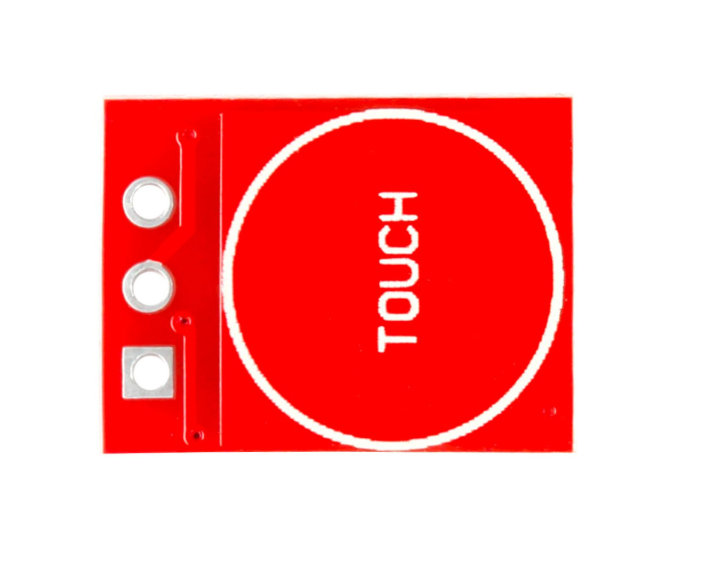

• تشخیص لمس بدن انسان، جایگزین کلیدهای مکانیکی سنتی

• انتخاب حالت Fast یا Low Power با پد (LPMB)

• انتخاب حالت مستقیم یا Toggle با پد (TOG)

• حالت Open Drain با گزینه OPDO، خروجی Q به صورت CMOS

• تمامی خروجی‌ها قابل انتخاب Active High یا Active Low با پد (AHLB)

• حداکثر زمان فعال بودن: 100 ثانیه با پد (MOTB)

• دارای پین ریست خارجی (RST)

• پس از روشن شدن، حدود 0.5 ثانیه زمان پایدار دارد، در این زمان کلید لمس نشود

• کالیبراسیون خودکار و بازکالیبراسیون هر 4 ثانیه

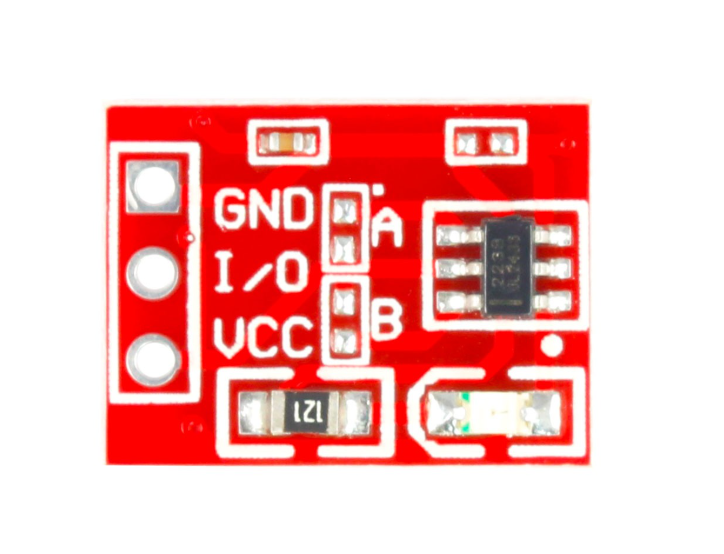

نحوه تنظیم حالت ماژول TTP223:

• AB = 00: خروجی High TTL بدون قفل (No-lock)

• AB = 01: خروجی High TTL با قفل خودکار (Self-lock)

• AB = 10: خروجی Low TTL بدون قفل (No-lock)

• AB = 11: خروجی Low TTL با قفل خودکار (Self-lock)
