اسیلوسکوپ دستی الینتک (Alientek) DS100
اسیلوسکوپ دستی الینتک مدل DS100 یک دستگاه پرتابل با 2 کانال ورودی، پهنای باند 50 MHz و نرخ نمونهبرداری 250 MSa/s است . تجهیز این سختافزار 109 g به نمایشگر 3.5 inch از نوع IPS، باتری با 7 ساعت شارژدهی، حافظه 16 M برای ذخیره موجها و یک سیگنال ژنراتور 10 MHz، از ویژگیهای کاربردی این محصول برای ارزیابی مدارها در پروژههای میدانی محسوب میشود.
امتیاز خریداران
ارسال
ارسال به سراسر ایران
پیگیری سفارش
اطلاعرسانی پیامکی
گارانتی
خدمات
خدمات پس از فروش
ضمانت اصالت
واردکننده مستقیم
پیشنهادشگفت انگیز
ارسال فوری
قیمت سایت به روز است
ارسال سریع
پست پیشتاز / تیپاکس / باربری
فروش سازمانی
فروش عمده و سازمانی
مشاوره تخصصی
مشاوره فنی و تخصصی
پرداخت ایمن
اینماد و درگاههای معتبر
بررسی تخصصی و خرید اسیلوسکوپ دستی الینتک (Alientek) DS100

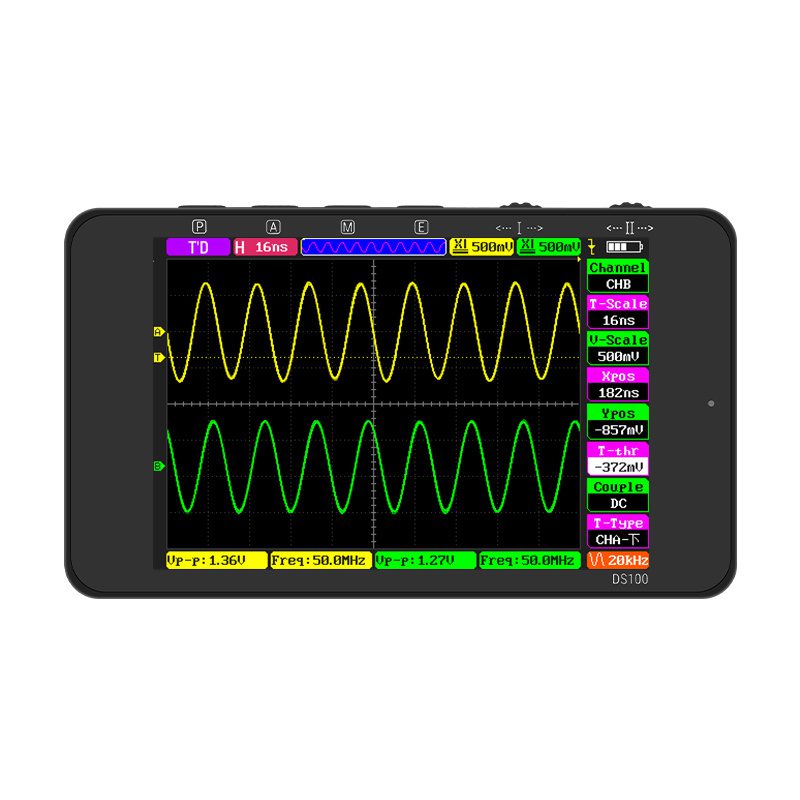

اسیلوسکوپهای پرتابل با ابعاد کوچک، گزینهای منطقی برای استفاده در محیطهای خارج از آزمایشگاه هستند. اسیلوسکوپ دستی الینتک (Alientek) مدل DS100 یک دستگاه جمعوجور است که 2 کانال ورودی آنالوگ با پهنای باند 50 MHz را در اختیار کاربر قرار میدهد. نتایج اندازهگیریها روی یک نمایشگر 3.5 inch از نوع IPS با رزولوشن 320 در 480 پیکسل به نمایش درمیآید. از نظر ساختار فیزیکی، این سختافزار با ابعاد 100 در 58 در 15 mm و وزن تنها 109 g طراحی شده است. برای تأمین انرژی، این دستگاه به یک باتری داخلی مجهز است که با حدود 3 ساعت شارژ از طریق درگاه USB، میتواند تا 7 ساعت کارکرد مداوم را تضمین کند .
در بخش پردازش سیگنال، این ابزار دادههای ورودی را با حداکثر نرخ نمونهبرداری 250 MSa/s در حالت تککانال ثبت و تحلیل میکند. عمق حافظه در این معماری برابر با 128 Kpts است که در کنار نرخ ثبت شکل موج تا 500 wfms/s، برای ردیابی نوسانات سیگنال مورد استفاده قرار میگیرد. مدار ورودی این دستگاه دارای امپدانس 1 MΩ است و در صورت استفاده از پراب در حالت 10X، توانایی تحمل ولتاژ ورودی تا سقف 400V± را داراست. سیستم نرمافزاری این پلتفرم از 20 نوع اندازهگیری خودکار پارامترها و همچنین عملگرهای ریاضی متنوعی شامل جمع، تفریق، ضرب، تقسیم و تحلیلگر طیف فرکانسی FFT پشتیبانی میکند.

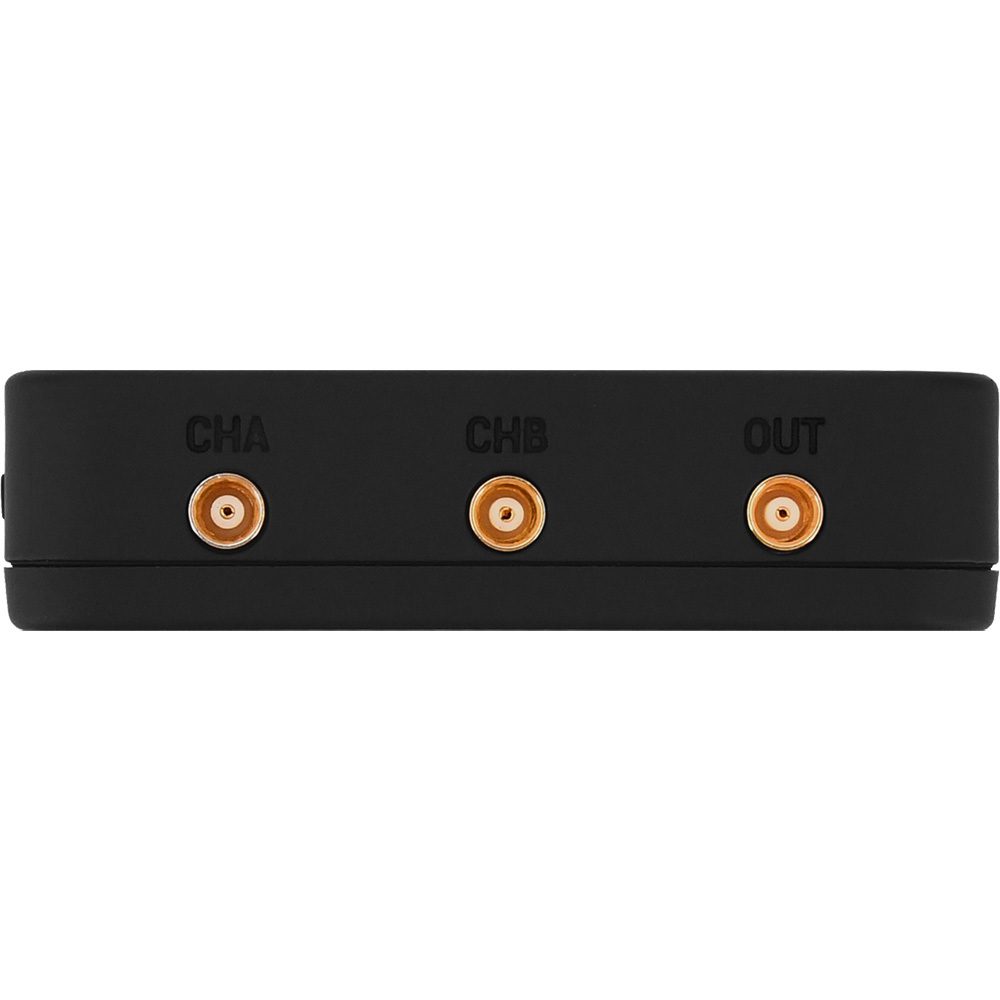

یکی از امکانات کاربردی این مدل، تجمیع یک سیگنال ژنراتور داخلی در کنار قابلیتهای اسیلوسکوپ است. این بخش از دستگاه قادر به تولید 4 نوع موج استاندارد (سینوسی، مربعی، دندانه ارهای و مثلثی) با دامنه 3 Vpp است؛ فرکانس خروجی برای موج مربعی تا 10 MHz و برای سایر امواج تا 50 kHz قابل تنظیم میباشد. علاوه بر این، دستگاه دارای 16 M حافظه داخلی (Flash) است که به کاربر اجازه میدهد شکلموجهای ثبتشده را با فرمتهای BMP و CSV ذخیره کرده و با اتصال اسیلوسکوپ از طریق درگاه USB به کامپیوتر، آنها را منتقل و بررسی نماید. ورودیهای این سختافزار نیز از رابط استاندارد MCX بهره میبرند.
با بررسی دقیقتر این دستگاه، از دیدگاه فنی باید اشاره کنیم که در صورت فعال بودن همزمان هر 2 کانال، مقادیر نرخ نمونهبرداری و عمق حافظه به نصف کاهش مییابد که ممکن است برای پردازش همزمان دو سیگنال با فرکانس بالا محدودیتهایی ایجاد کند . همچنین سازنده هشدار داده است که برای جلوگیری از آسیب به کانالهای آنالوگ، نباید از گیرههای سوسماری (Alligator clips) مستقیماً روی ورودیهای اصلی CHA و CHB استفاده شود. با این وجود، ترکیب یک اسیلوسکوپ 50 MHz با سیگنال ژنراتور در ابعادی کوچک و وزن 109 g، گزینهای کاملاً کاربردی برای پروژههای میدانی است. در صورتی که تصمیم دارید مجموعه تجهیزات خود را با این دستگاه تکمیل کنید، کارشناسان فنی ایلکوشاپ منتظر تماس شما از طریق شمارههای درجشده در وبسایت هستند تا مشاورهای تخصصی را پیش از نهایی کردن سفارش به شما ارائه دهند.
| اندازهگیری اتوماتیک (Automatic Measurements) | 20 parameters |
|---|---|
| پهنای باند (Bandwidth) | |
| فانکشن ژنوراتور داخلی (Built-in Function Generator) | YES |
| تعداد کانال (Channels) | |
| دقت بهره مستقیم (DC Gain Accuracy) | ±2% |
| ولت متر دیجیتال (Digital Voltmeter) | No |
| سایز نمایشگر (display size) | |
| نوع نمایشگر (display type) | IPS color screen, 480×320 pixels |
| لاجیک آنالایزر (Logic Analyzer) | NO |
| ماکزیمم ولتاژ ورودی (Max input voltage) | 150 Vrms CAT II (with X1 probe) / 300 Vrms CAT II (with X10 probe) |
| عمق حافظه (Memory depth) | |
| ضریب تضعیف پراب (Probe Attenuation Factors) | 0.1X to 1000X supported (MCX probes included: 1X, 10X) |
| زمان صعود (Rise time) | < 7 ns |
| نرخ نمونهبرداری (Sample rate) | |
| دیکدینگ باس سریال (Serial Bus Decoding) | Not specified |
| پورتهای ارتباطی (Standard Interfaces/Connectivity) | |
| دقت تایم بیس (Time Base Accuracy) | Not specified |
| محدوده تایم بیس (Time Base Range) | 8 ns/div to 50 s/div |
| صفحه لمسی (Touch Screen) | NO |
| انواع تریگر (Trigger Types) | Auto, Normal, Single (Rising/Falling) |
| رزولوشن عمودی (Vertical Resolution) | Not specified |
| حساسیت عمودی (Vertical Sensitivity) | 10 mV/div – 10 V/div |
| نرخ ثبت شکل موج (Waveform capture rate) | 500 wfms/s |
| توابع ریاضی (Waveform math) | +, -, ×, ÷, FFT, Abs, X-Y Mode, Roll Mode |
