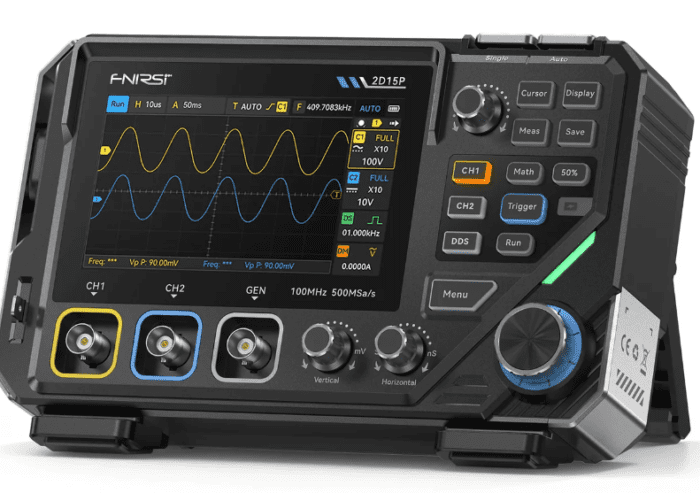

اسیلوسکوپ افنیرسی (FNIRSI) 2D15P
اسیلوسکوپ پرتابل افنیرسی مدل 2D15P با 2 کانال ورودی و پهنای باند 100 MHz، یک دستگاه سه کاره با نرخ نمونهبرداری 500 MSa/s است. تجهیز این سختافزار به نمایشگر لمسی 4.3 inch، باتری 5000 mAh و تجمیع قابلیتهایی نظیر مولتیمتر 20,000 Counts و سیگنال ژنراتور 10 MHz، از ویژگیهای کاربردی این محصول برای ارزیابی مدارها به شمار میرود.
امتیاز خریداران
ارسال
ارسال به سراسر ایران
پیگیری سفارش
اطلاعرسانی پیامکی
گارانتی
خدمات
خدمات پس از فروش
ضمانت اصالت
واردکننده مستقیم
پیشنهادشگفت انگیز
ارسال فوری
قیمت سایت به روز است
ارسال سریع
پست پیشتاز / تیپاکس / باربری
فروش سازمانی
فروش عمده و سازمانی
مشاوره تخصصی
مشاوره فنی و تخصصی
پرداخت ایمن
اینماد و درگاههای معتبر
بررسی تخصصی و خرید اسیلوسکوپ افنیرسی (FNIRSI) 2D15P
اسیلوسکوپهای پرتابل و چندکاره با ترکیب قابلیتهای مختلف در یک بدنه فشرده، ابزارهایی بسیار کارآمد برای استفاده در محیط های خارج از آزمایشگاه هستند. اسیلوسکوپ افنیرسی مدل 2D15P یک دستگاه ۳ کاره است که بخش اسیلوسکوپ آن 2 کانال ورودی با پهنای باند 100 MHz را در حالت استفاده تککانال (و 50 MHz در صورت فعال بودن همزمان هر دو کانال) ارائه میدهد. رابط کاربری این محصول ترکیبی از دکمههای فیزیکی و یک صفحه نمایش 4.3 inch لمسی خازنی است که تجربه روان و مناسبی را برای مهندسان رقم میزند. برای تأمین انرژی در محیط های سیار، این دستگاه به یک باتری لیتیومی قابل شارژ 5000 mAh مجهز شده است که از طریق درگاه Type-C با پشتیبانی از پروتکل شارژ سریع (12V، 1A) شارژ میگردد.
در بخش پردازش سیگنال، این اسیلوسکوپ دادههای ورودی را با حداکثر نرخ نمونهبرداری 500 MSa/s ثبت و تحلیل میکند. عمق حافظه در این معماری در مقادیر 10K، 100K و 1M قابل تنظیم است که در کنار نرخ ثبت شکل موج تا 1200 wfms/s، از امکانات کاربردی این دستگاه برای ردیابی ناهنجاریهای گذرا در سیگنال محسوب میشود. مدار ورودی این ابزار دارای امپدانس 1 MΩ است و در صورت استفاده از پراب در حالت 10X میتواند ولتاژهای تا سقف 800V را با ایمنی کامل تحمل کند. سیستم نرمافزاری این پلتفرم از 13 نوع اندازهگیری خودکار پارامترها و 6 نوع عملگر ریاضی پشتیبانی میکند؛ ضمن اینکه بهرهمندی از فناوری Grayscale با 128 سطح روشنایی و قابلیت نمایش دمای رنگ (Color Temperature)، تفکیک بصری سیگنالهای متراکم را تا حد زیادی بهبود بخشیده است.
یکی از برجستهترین مشخصات این مدل، تجمیع یک مولتیمتر حرفهای و یک سیگنال ژنراتور در کنار قابلیتهای اسیلوسکوپ است. بخش مولتیمتر این دستگاه با دقت 4.5 رقم (20,000 Counts) از نوع True RMS است که امکان سنجش دقیق پارامترهایی نظیر ولتاژ، جریان، مقاومت، ظرفیت خازنی و دیود را فراهم میآورد. افزون بر این، یک سیگنال ژنراتور داخلی با فرکانس 10 MHz در این پلتفرم گنجانده شده است که قادر به تولید 9 نوع موج استاندارد بوده و امکان تنظیم دامنه بین 0.1 تا 3.0 Vpp و چرخه کار (Duty Cycle) را در اختیار کاربر قرار میدهد.
با ارزیابی دقیقتر این معماری سختافزاری، از دیدگاه فنی باید اشاره کنیم که کاهش پهنای باند به 50 MHz در زمان استفاده همزمان از هر دو کانال، ممکن است برای تحلیل همزمان دو سیگنال با فرکانس بالا محدودیتهایی به همراه داشته باشد. با این وجود، ترکیب یک اسیلوسکوپ پرتابل 100 MHz مجهز به صفحه نمایش لمسی با یک مولتیمتر دقیق و سیگنال ژنراتور 10 MHz، این محصول را به گزینهای محبوب و کاربردی در بین تعمیرکاران و تکنسینها تبدیل کرده است. در صورتی که تصمیم دارید مجموعه تجهیزات عیبیابی خود را با این دستگاه همهکاره ارتقا دهید، کارشناسان فنی ایلکوشاپ منتظر تماس شما از طریق شمارههای درجشده در وبسایت هستند تا مشاورهای تخصصی را پیش از نهایی کردن سفارش به شما تقدیم کنند.
| اندازهگیری اتوماتیک (Automatic Measurements) | +13 parameters |
|---|---|
| پهنای باند (Bandwidth) | |
| فانکشن ژنوراتور داخلی (Built-in Function Generator) | YES |
| تعداد کانال (Channels) | |
| دقت بهره مستقیم (DC Gain Accuracy) | Not specified |
| ولت متر دیجیتال (Digital Voltmeter) | Yes |
| سایز نمایشگر (display size) | |
| نوع نمایشگر (display type) | Not specified |
| لاجیک آنالایزر (Logic Analyzer) | NO |
| ماکزیمم ولتاژ ورودی (Max input voltage) | 800 V (with 10X Probe) |
| عمق حافظه (Memory depth) | |
| ضریب تضعیف پراب (Probe Attenuation Factors) | 1X, 10X (2x P6100 probes included) |
| زمان صعود (Rise time) | Not specified |
| نرخ نمونهبرداری (Sample rate) | |
| دیکدینگ باس سریال (Serial Bus Decoding) | Not specified |
| پورتهای ارتباطی (Standard Interfaces/Connectivity) | |
| دقت تایم بیس (Time Base Accuracy) | Not specified |
| محدوده تایم بیس (Time Base Range) | 5 ns/div to 50 s/div |
| صفحه لمسی (Touch Screen) | YES |
| انواع تریگر (Trigger Types) | Auto, Normal, Single (Rising, Falling, Both Edges) |
| رزولوشن عمودی (Vertical Resolution) | Not specified |
| حساسیت عمودی (Vertical Sensitivity) | 10 mV/div – 10 V/div |
| نرخ ثبت شکل موج (Waveform capture rate) | 1,200 wfms/s |
| توابع ریاضی (Waveform math) | +, -, ×, ÷, X-Y Mode |
