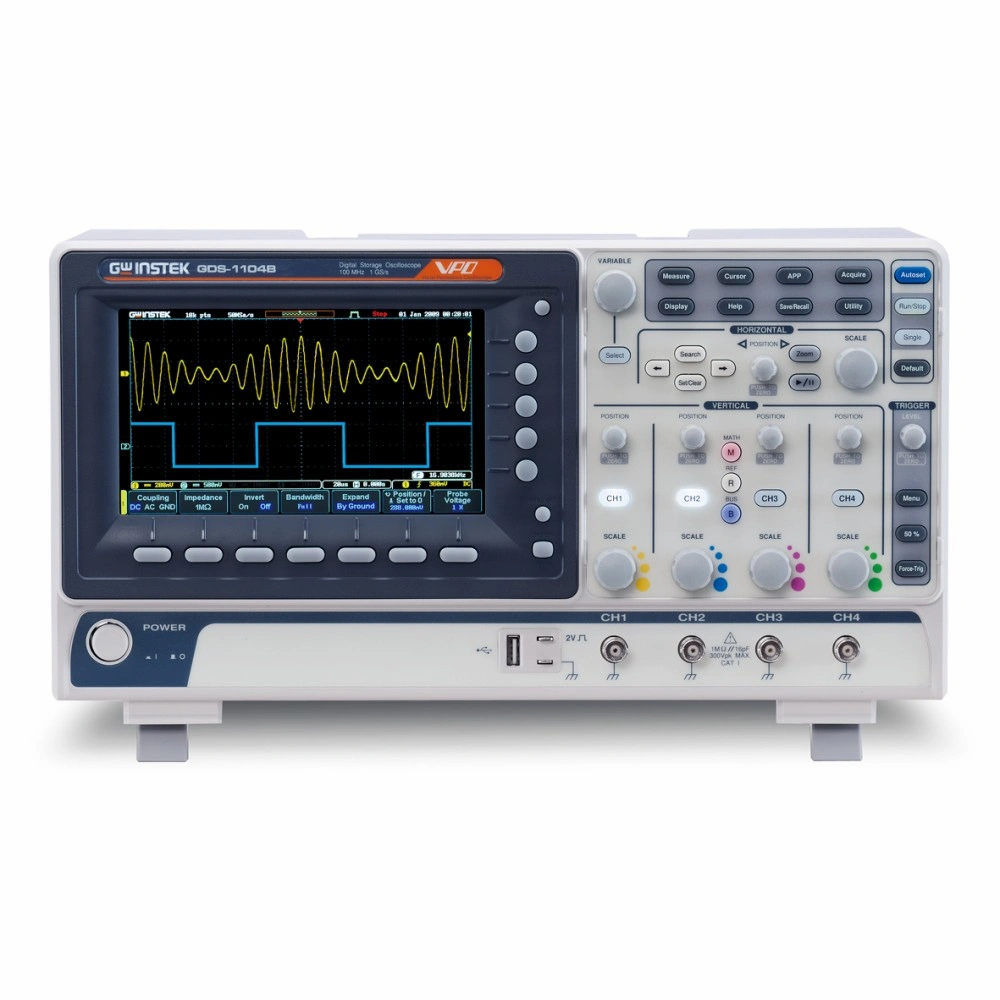

اسیلوسکوپ گودویل (GW Instek) GDS 1104B
این اسیلوسکوپ 4 کاناله با پهنای باند 100 MHz و نرخ نمونهبرداری 1 GSa/s، ابزاری ایدهآل برای تحلیل مدارهای پیچیده در آزمایشگاه است. تجهیز به نمایشگر 7 inch، عمق حافظه 10 M و نرخ ثبت 50000 wfms/s، نمایش دقیق سیگنالها را تضمین میکند. پشتیبانی از 36 اندازهگیری خودکار، توابع FFT و تریگرهای پیشرفته نیاز شما را برطرف میسازد.
امتیاز خریداران
ارسال
ارسال به سراسر ایران
پیگیری سفارش
اطلاعرسانی پیامکی
گارانتی
خدمات
خدمات پس از فروش
ضمانت اصالت
واردکننده مستقیم
پیشنهادشگفت انگیز
ارسال فوری
قیمت سایت به روز است
ارسال سریع
پست پیشتاز / تیپاکس / باربری
فروش سازمانی
فروش عمده و سازمانی
مشاوره تخصصی
مشاوره فنی و تخصصی
پرداخت ایمن
اینماد و درگاههای معتبر
اسیلوسکوپ GW Instek GDS‑1104B یکی از مدلهای کاربردی و قابل اعتماد در میان اسیلوسکوپهای رومیزی دیجیتال است که برای طیف گستردهای از کاربردهای آزمایشگاهی، آموزشی و صنعتی طراحی شده است. این دستگاه با برخورداری از 4 کانال آنالوگ مستقل، امکان بررسی همزمان چند سیگنال را فراهم میکند و به همین دلیل برای تحلیل مدارهای پیچیدهتر نسبت به مدلهای دو کاناله انعطاف بیشتری ارائه میدهد. وجود نمایشگر 7 inch TFT WVGA رنگی با رزولوشن 800×480 نیز باعث میشود نمایش شکل موجها با وضوح مناسب و خوانایی بالا انجام شود. طراحی کاربرپسند این دستگاه در کنار سرعت مناسب پردازش سیگنالها، آن را به گزینهای قابل اتکا برای مهندسان الکترونیک، تکنسینهای تعمیرات و کاربران آزمایشگاهی تبدیل کرده است که به دنبال یک اسیلوسکوپ چندکاناله با عملکرد پایدار هستند.
از نظر مشخصات فنی، اسیلوسکوپ GW Instek GDS‑1104B دارای پهنای باند 100MHz است که برای تحلیل بسیاری از مدارهای آنالوگ و دیجیتال متداول مناسب به نظر میرسد. این دستگاه از حداکثر نرخ نمونهبرداری 1GSa/s بهره میبرد و با عمق حافظه 10M برای هر کانال امکان ثبت و بررسی دقیقتر سیگنالها در بازههای زمانی طولانیتر را فراهم میکند. حساسیت عمودی دستگاه در محدوده 1mV/div تا 10V/div قرار دارد و با رزولوشن عمودی 8bit سیگنالها را پردازش میکند. همچنین محدوده Timebase این اسیلوسکوپ از 5ns/div تا 100s/div با گامهای 1‑2‑5 تنظیم میشود که انعطاف مناسبی برای مشاهده پدیدههای سریع و کند فراهم میآورد. از سوی دیگر نرخ ثبت شکل موج 50000 waveforms per second کمک میکند تغییرات گذرا و رخدادهای سریع در سیگنالها با احتمال بیشتری شناسایی شوند.
در بخش امکانات تحلیلی نیز این اسیلوسکوپ قابلیتهای قابل توجهی ارائه میدهد. دستگاه از 36 نوع اندازهگیری خودکار برای پارامترهای مختلف سیگنال پشتیبانی میکند و امکان تحلیل فرکانسی از طریق FFT نیز در آن فراهم شده است. سیستم تریگر پیشرفته شامل حالتهایی مانند Edge، Pulse Width، Video، Pulse Runt، Rise & Fall، Timeout، Alternate، Event Delay و Time Delay است که به کاربر اجازه میدهد انواع شرایط پیچیده سیگنال را شناسایی و ثبت کند. علاوه بر این، دستگاه از حالتهای Auto، Normal و Single Sequence برای مدیریت فرایند Trigger پشتیبانی میکند. در بخش ارتباطات نیز وجود USB Port، LAN و خروجی Go/NoGo BNC امکان اتصال به کامپیوتر، انتقال دادهها و استفاده در تستهای کنترلی را فراهم میکند. البته رزولوشن عمودی 8bit در مقایسه با اسیلوسکوپهای پیشرفتهتر با رزولوشن بالاتر ممکن است در برخی کاربردهای بسیار دقیق محدودیتهایی ایجاد کند.
در مجموع، GW Instek GDS‑1104B را میتوان یک اسیلوسکوپ چهارکاناله کارآمد برای کاربردهای آموزشی، تحقیقاتی و تعمیراتی دانست که ترکیبی از مشخصات فنی مناسب و امکانات تحلیلی متنوع را ارائه میدهد. وجود چهار کانال، نرخ نمونهبرداری مناسب و مجموعه گستردهای از حالتهای تریگر، این دستگاه را برای بررسی مدارهای آنالوگ، سیستمهای دیجیتال و کاربردهای آزمایشگاهی به گزینهای قابل توجه تبدیل کرده است. همچنین حداکثر ولتاژ ورودی 300Vrms و طراحی رومیزی با وزن حدود 2.8Kg استفاده از آن را در محیطهای کاری مختلف آسان میکند. اگر قصد انتخاب یک اسیلوسکوپ چندکاناله برای آزمایشگاه، تعمیرات تخصصی یا کارهای آموزشی را دارید، این مدل میتواند گزینهای قابل بررسی باشد. در صورت نیاز به بررسی دقیقتر مشخصات یا مقایسه با مدلهای دیگر، امکان دریافت مشاوره تخصصی از کارشناسان فروشگاه نیز برای شما فراهم است.
| وزن | 2500 گرم |
|---|---|
| ابعاد | 340 × 160 × 135 میلیمتر |
| عمق حافظه (Memory depth) | |
| لاجیک آنالایزر (Logic Analyzer) | NO |
| سایز نمایشگر (display size) | |
| تعداد کانال (Channels) | |
| پهنای باند (Bandwidth) | |
| شرکت سازنده (Manufacture) | |
| نرخ نمونهبرداری (Sample rate) | |
| نرخ ثبت شکل موج (Waveform capture rate) | 50,000 wfms/s |
| پرتابل یا رومیزی (benchtop/portable) | |
| رزولوشن عمودی (Vertical Resolution) | 8 bits |
| دیکدینگ باس سریال (Serial Bus Decoding) | Not specified |
| فانکشن ژنوراتور داخلی (Built-in Function Generator) | NO |
| صفحه لمسی (Touch Screen) | NO |
| پورتهای ارتباطی (Standard Interfaces/Connectivity) | USB 2.0 High-speed host port, USB High-speed 2.0 device port, RJ-45 connector (LAN), Go-NoGo BNC |
| اندازهگیری اتوماتیک (Automatic Measurements) | 36 parameters |
| دقت بهره مستقیم (DC Gain Accuracy) | ±3% |
| ولت متر دیجیتال (Digital Voltmeter) | Yes |
| نوع نمایشگر (display type) | TFT WVGA color display, 800 horizontal × 480 vertical pixels |
| ماکزیمم ولتاژ ورودی (Max input voltage) | 300 Vrms, CAT I |
| ضریب تضعیف پراب (Probe Attenuation Factors) | 10X |
| زمان صعود (Rise time) | 3.5 ns |
| دقت تایم بیس (Time Base Accuracy) | ±50 ppm over any ≥1 ms time interval |
| محدوده تایم بیس (Time Base Range) | 5ns/div to 100s/div (1-2-5 increments) |
| انواع تریگر (Trigger Types) | Edge, Pulse Width, Video, Pulse Runt, Rise & Fall, Timeout, Alternate, Event-Delay, Time-Delay, Bus |
| حساسیت عمودی (Vertical Sensitivity) | 1 mV – 10 V/div |
| توابع ریاضی (Waveform math) | +, -, ×, ÷, FFT, FFTrms, User Defined Expression |
