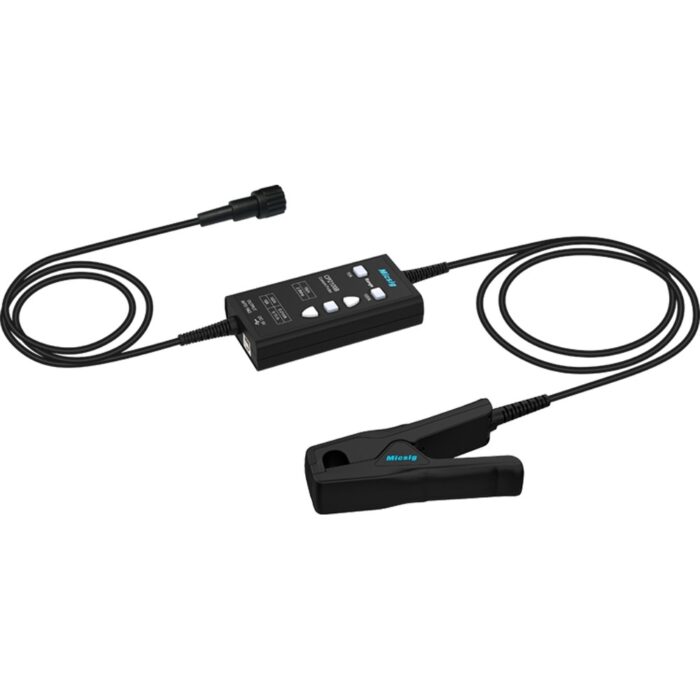

پراب جریان میکسیگ CP2100B (MICSIG)

بررسی تخصصی و خرید پراب جریان میکسیگ (MICSIG) CP2100B

سنجش دقیق و ایمن جریان‌های متناوب (AC) و مستقیم (DC) در مدارهای قدرت و درایورهای موتور، نیازمند ابزارهایی با پاسخ‌دهی فرکانسی مطلوب است. پراب جریان میکسیگ مدل CP2100B با ارائه پهنای باند مناسب تا 2.5 MHz، یک راهکار کارآمد برای ارزیابی سیگنال‌ها در سیستم‌های منابع تغذیه، اینورترها و تجهیزات اویونیک (Avionics) به شمار می‌رود. این دستگاه با بهره‌گیری از یک رابط استاندارد BNC طراحی شده است که استفاده از آن را روی انواع اسیلوسکوپ‌ها امکان‌پذیر می‌سازد و حتی با استفاده از کانکتورهای واسط، قابلیت اتصال به مولتی‌مترها را نیز دارد .

یکی از ویژگی‌های برجسته این تجهیز، پشتیبانی از دو محدوده اندازه‌گیری 10A و 100A است که انعطاف‌پذیری بالایی را در سنجش جریان‌های مختلف فراهم می‌کند . در محدوده 10A، حساسیت خروجی برابر با 0.1V/A و در محدوده 100A این مقدار 0.01V/A تنظیم شده است . این ابزار قادر است حداکثر جریان 100A پیک (معادل 70.7A موثر) را در ترکیب جریان‌های AC+DC اندازه‌گیری کند . طراحی فک‌های این پراب به گونه‌ای است که به شما اجازه می‌دهد تا کابل‌هایی با حداکثر قطر 13 mm را به راحتی درون آن قرار دهید . همچنین سرعت پاسخ‌گویی این مدل بسیار بالا بوده و زمان صعود (Rise time) آن کمتر از 140 ns ارزیابی شده است .

طراحی فیزیکی و امکانات جانبی این پراب، تجربه کاربری را لذت‌بخش می‌کند. دستگاه به دکمه‌های تنظیم صفر خودکار (Automatic zero) و دستی مجهز شده است تا خطاهای ناشی از میدان‌های مغناطیسی محیطی به حداقل برسد. برای حفظ ایمنی مدار و تجهیزات، یک سیستم هشدار اضافه‌بار در نظر گرفته شده است که در صورت تجاوز جریان از حد مجاز، با صدای بوق (Buzzer) و چشمک زدن نشانگرهای نوری، کاربر را فوراً مطلع می‌سازد. از دیگر مزایای مهم این مدل، تامین انرژی مستقیم از طریق پورت USB با ولتاژ 5V است که شما را از تهیه منابع تغذیه و حمل آداپتورهای اضافی کاملاً بی‌نیاز می‌کند.

با وجود تمام این قابلیت‌های فنی، باید به چند نکته ظریف به عنوان محدودیت‌های فنی دستگاه توجه داشته باشید؛ نخست اینکه دقت اندازه‌گیری دستگاه در محدوده 100A برای جریان‌های بالا (بین 40A تا 100A پیک) با افت همراه بوده و خطای آن به 15% می‌رسد که ممکن است برای تست‌های فوق‌دقیق در این بازه جریان، یک نقطه ضعف محسوب شود . همچنین، تامین تغذیه دستگاه نیازمند اشغال شدن یکی از درگاه‌های USB اسیلوسکوپ شماست و علاوه بر آن، برای دریافت نتایج صحیح باید تنظیمات امپدانس ورودی اسیلوسکوپ حتماً روی 1MΩ قرار گیرد . با این حال، کاربری آسان و ابعاد جمع‌وجور، این محصول را به یک دستیار حرفه‌ای در آزمایشگاه تبدیل کرده است. در صورتی که برای سنجش سازگاری قابلیت‌های این دستگاه با نیازمندی‌های پروژه‌تان نیاز به همفکری دارید، کافی است با شماره‌های مندرج در وب‌سایت تماس بگیرید تا تیم کارشناسان ما با مشاوره‌ای تخصصی و شفاف، مطمئن‌ترین مسیر خرید را پیش روی شما قرار دهند.
