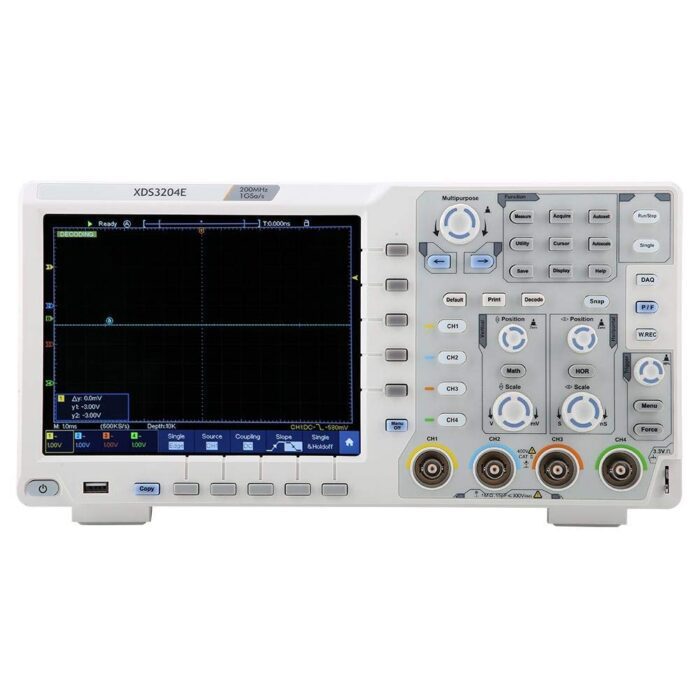

اسیلوسکوپ اوون (OWON) XDS3204E
این دستگاه 4 کاناله با پهنای باند 200 MHz و نرخ نمونهبرداری 1 GS/s، به حافظه عمیق 40 Mpts مجهز شده است. برخورداری از نرخ ثبت شکلموج 70,000 wfms/s و نمایشگر 8 اینچی، پایش دقیق نوسانات سریع مدار را میسر میکند. این ابزار با بدنه بسیار باریک، از تریگرهای پیشرفته، دکدینگ سریال (Optional) و درگاههای USB و LAN پشتیبانی کرده و با دستورات SCPI و نرمافزار LabVIEW سازگاری کامل دارد.
امتیاز خریداران
ارسال
ارسال به سراسر ایران
پیگیری سفارش
اطلاعرسانی پیامکی
گارانتی
خدمات
خدمات پس از فروش
ضمانت اصالت
واردکننده مستقیم
پیشنهادشگفت انگیز
ارسال فوری
قیمت سایت به روز است
ارسال سریع
پست پیشتاز / تیپاکس / باربری
فروش سازمانی
فروش عمده و سازمانی
مشاوره تخصصی
مشاوره فنی و تخصصی
پرداخت ایمن
اینماد و درگاههای معتبر
معرفی و بررسی اسیلوسکوپ OWON XDS3204E
اسیلوسکوپ OWON XDS3204E یکی از پیشرفتهترین و کارآمدترین تجهیزات آزمایشگاهی از سری محبوب XDS کمپانی اوون است که با ارائه چهار کانال مجزا و پهنای باند بالا، استانداردهای جدیدی را در کلاس تجهیزات میانرده تعریف کرده است. این دستگاه با طراحی بدنه بسیار باریک (Ultra-thin) و رابط کاربری مدرن، نهتنها فضای بسیار کمی از میز کار شما را اشغال میکند، بلکه با قدرت پردازشی بالای خود، سرعت و دقت در عیبیابی مدارهای پیچیده را به شکل چشمگیری افزایش میدهد. اگر در محیطهای تحقیق و توسعه، خطوط تولید صنعتی یا آزمایشگاههای دانشگاهی به دنبال ابزاری هستید که توازن بینظیری میان قیمت اقتصادی و قابلیتهای تحلیل چندگانه برقرار کند، بررسی مشخصات این مدل چهار کاناله میتواند دیدگاه شما را برای یک انتخاب هوشمندانه روشن سازد.
در بررسی مشخصات سختافزاری و پارامترهای کلیدی، این دستگاه با ارائه پهنای باند 200 MHz و 4 کانال ورودی آنالوگ، امکان پایش همزمان چندین گره کلیدی از مدار را فراهم میآورد. این اسیلوسکوپ دارای نرخ نمونهبرداری 1 GS/s و رزولوشن عمودی 8 بیتی است که برای تحلیل سیگنالهای متعارف و دیجیتال عملکردی بسیار پایدار ارائه میدهد. یکی از برجستهترین نقاط قوت این مدل، برخورداری از عمق حافظه فوقالعاده 40 Mpts است؛ این حافظه عمیق به مهندسان اجازه میدهد تا بازههای زمانی طولانیتری را بدون افت نرخ نمونهبرداری ثبت کنند. علاوه بر این، سرعت ثبت شکلموج که در این مدل به 70,000 wfms/s میرسد، شکار نوسانات گذرا و گلیچهای سریع مدار را با درصد موفقیت بسیار بالایی تضمین میکند.
بخش بصری و امکانات ارتباطی این اسیلوسکوپ نیز از کیفیت و تنوع بالایی برخوردار است. این دستگاه به یک صفحهنمایش بزرگ 8 اینچی از نوع LCD TFT با رزولوشن 800 x 600 پیکسل مجهز شده است که شکلموجها را با وضوح و کنتراست عالی به تصویر میکشد (قابلیت پشتیبانی از صفحه لمسی نیز به صورت یک آپشن اختیاری در این سری وجود دارد). این مدل مجهز به سیستم تریگر پیشرفته با پشتیبانی از انواع تریگرها نظیر Edge, Pulse, Video, Slope, Runt, Windows, Timeout میباشد و همچنین قابلیت دیکدینگ باسهای سریال پرکاربرد مانند I2C, SPI, RS232/UART, CAN را به صورت Optional به کاربر ارائه میدهد. افزون بر این، وجود پورتهای ارتباطی متنوع شامل USB Host/Device، پورت LAN و سازگاری با دستورات SCPI و نرمافزار LabVIEW، یکپارچهسازی دستگاه در سیستمهای کنترل آزمایشگاهی را بسیار آسان کرده است.
در یک جمعبندی تخصصی، اسیلوسکوپ OWON XDS3204E یک سرمایهگذاری امن و کاربردی برای مهندسانی است که به چهار کانال آنالوگ و پهنای باند بالا نیاز مبرم دارند. با این حال، به عنوان یک خریدار آگاه باید در نظر داشته باشید که رزولوشن عمودی این دستگاه 8 بیتی است؛ بنابراین اگر پروژههای شما نیازمند دقتهای سختافزاری بالاتر نظیر ۱۲ یا ۱۴ بیت برای اندازهگیریهای بسیار ظریف و کمنویز است (که در مدلهای سری AE همین برند یافت میشود)، این مدل ممکن است محدودکننده باشد. همچنین آپشنهای جذابی نظیر دیکدینگ پروتکلهای سریال، ماژول سیگنال ژنراتور دلخواه (AWG)، مولتیمتر دیجیتال، خروجی VGA، ماژول WIFI و پنل لمسی، همگی به صورت اختیاری (Optional) هستند و در صورت نیاز باید با پرداخت هزینه مجزا تهیه شوند. چنانچه برای انتخاب بین این مدل و سایر تجهیزات همرده و یا نحوه سفارش آپشنهای توسعهای نیاز به همفکری دارید، کارشناسان مجرب ما همواره آمادهاند تا از طریق شمارههای پشتیبانی سایت، شما را در یک خرید هوشمندانه و دقیق راهنمایی کنند.
| وزن | 2600 گرم |
|---|---|
| ابعاد | 340 × 177 × 90 میلیمتر |
| نرخ ثبت شکل موج (Waveform capture rate) | 70,000 wfms/s |
| شرکت سازنده (Manufacture) | |
| پهنای باند (Bandwidth) | |
| تعداد کانال (Channels) | |
| پرتابل یا رومیزی (benchtop/portable) | |
| سایز نمایشگر (display size) | |
| عمق حافظه (Memory depth) | |
| نرخ نمونهبرداری (Sample rate) | |
| لاجیک آنالایزر (Logic Analyzer) | NO |
| رزولوشن عمودی (Vertical Resolution) | 8 bits |
| دیکدینگ باس سریال (Serial Bus Decoding) | I2C, SPI, RS232, CAN (Optional) |
| فانکشن ژنوراتور داخلی (Built-in Function Generator) | optional |
| صفحه لمسی (Touch Screen) | OPTIONAL |
| پورتهای ارتباطی (Standard Interfaces/Connectivity) | |
| اندازهگیری اتوماتیک (Automatic Measurements) | 30 parameters |
| دقت بهره مستقیم (DC Gain Accuracy) | ±3% (1 mV); ±2% (≥2 mV) |
| ولت متر دیجیتال (Digital Voltmeter) | Optional |
| نوع نمایشگر (display type) | Colored LCD, 800 × 600 Pixels |
| ماکزیمم ولتاژ ورودی (Max input voltage) | 400 V (DC + AC Peak) |
| ضریب تضعیف پراب (Probe Attenuation Factors) | 0.001X to 1000X |
| زمان صعود (Rise time) | ≤ 1.75 ns |
| دقت تایم بیس (Time Base Accuracy) | ±2.5 ppm max |
| محدوده تایم بیس (Time Base Range) | 1 ns/div to 1000 s/div |
| انواع تریگر (Trigger Types) | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, RS232, I2C, SPI, CAN |
| حساسیت عمودی (Vertical Sensitivity) | 1 mV/div – 10 V/div |
| توابع ریاضی (Waveform math) | +, -, ×, ÷, FFT, FFTrms, Intg, Diff, Sqrt, User Defined Function, digital filter |
