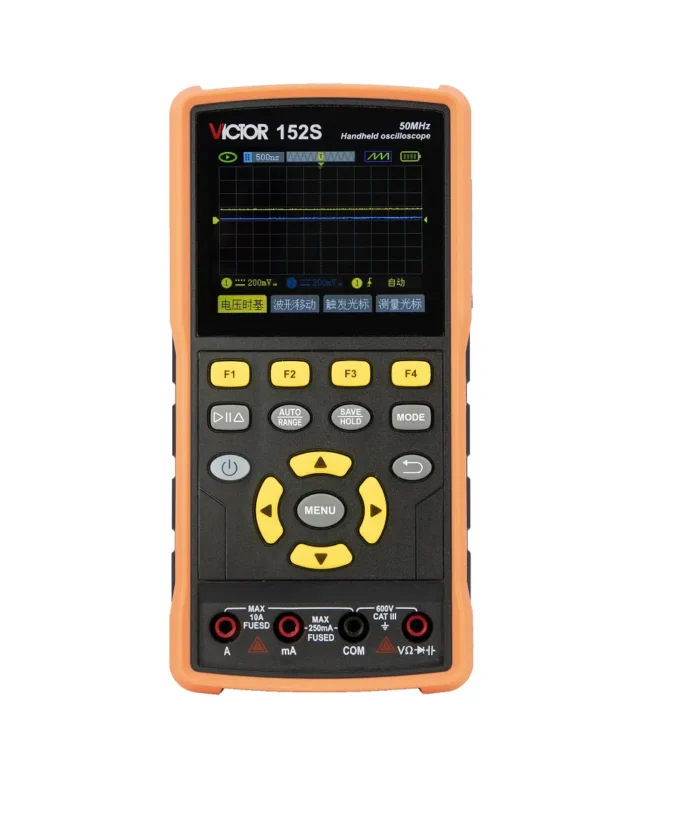

اسیلوسکوپ دستی ویکتور (Victor) 152S
این محصول ۳ کاره پرتابل شامل اسیلوسکوپ، مولتیمتر و سیگنال ژنراتور است. بخش اسیلوسکوپ دارای 2 کانال ورودی، پهنای باند 50 MHz، نرخ نمونهبرداری 200 MSa/s و بخش مولتیمتر دارای رزولوشن 25000 Counts است. بخش سیگنال ژنراتور توانایی ساخت سیگنالهایی تا فرکانس 5 MHz را دارد. نمایشگر این محصول 3.2 inch و باتری آن 2200 mAh است و دستیار کارآمدی در پروژههای میدانی محسوب میشود.
امتیاز خریداران
ارسال
ارسال به سراسر ایران
پیگیری سفارش
اطلاعرسانی پیامکی
گارانتی
خدمات
خدمات پس از فروش
ضمانت اصالت
واردکننده مستقیم
پیشنهادشگفت انگیز
ارسال فوری
قیمت سایت به روز است
ارسال سریع
پست پیشتاز / تیپاکس / باربری
فروش سازمانی
فروش عمده و سازمانی
مشاوره تخصصی
مشاوره فنی و تخصصی
پرداخت ایمن
اینماد و درگاههای معتبر
برسی تخصصی و خرید اسیلوسکوپ دستی ویکتور (Victor) 152S
اسیلوسکوپهای پرتابل با ادغام چندین ابزار در یک بدنه فشرده، تجهیزات بسیار کارآمدی برای استفاده در محیطهای خارج از آزمایشگاه به شمار میروند. اسیلوسکوپ دستی ویکتور (Victor) مدل 152S یک دستگاه ۳ کاره است که 2 کانال ورودی با پهنای باند 50 MHz را به کاربر ارائه میدهد. رابط کاربری این محصول شامل دکمههای فیزیکی و یک صفحه نمایش 3.2 inch رنگی از نوع LCD با رزولوشن 320 در 240 پیکسل است. برای تامین انرژی در کاربریهای سیار، این دستگاه به یک باتری لیتیومی قابل شارژ 2200 mAh مجهز شده است که از طریق درگاه USB Type-C شارژ میگردد. ابعاد فیزیکی این سختافزار برابر با 181 در 89 در 40 mm و وزن آن حدود 380 g است که قابلیت حمل بسیار بالایی را فراهم میکند .
در بخش پردازش سیگنال، این ابزار دادههای ورودی را با حداکثر نرخ نمونهبرداری 200 MSa/s در زمان واقعی (Real-time) ثبت و تحلیل مینماید. عمق حافظه در این معماری برابر با 128 Kbyte است و مدار ورودی آن با امپدانس 1 MΩ و ظرفیت خازنی 16 pF طراحی شده است. در صورت استفاده از پراب در حالت 10X، این دستگاه میتواند ولتاژهای تا سقف 300 V پیک (ترکیب AC و DC) را تحمل کند. سیستم نرمافزاری این پلتفرم از اندازهگیری خودکار پارامترهای مختلف، ابزارهای تحلیلی نظیر نشانگرها (Cursors)، عملیات ریاضی، حالت نمایش X-Y و همچنین قابلیت پستاب (Afterglow) پشتیبانی میکند.
یکی از مهمترین مشخصات این مدل، تجمیع یک مولتیمتر حرفهای و یک سیگنال ژنراتور در کنار قابلیتهای اسیلوسکوپ است. بخش مولتیمتر این دستگاه با رزولوشن 25000 Counts، امکان سنجش دقیق ولتاژ مستقیم (تا 1000 V) و متناوب (تا 750 V)، جریان تا سقف 10 A، مقاومت تا 250 MΩ، دیود و ظرفیت خازنی را فراهم میآورد. افزون بر این، یک سیگنال ژنراتور داخلی با نرخ نمونهبرداری 200 MSa/s و وضوح 8 bit در این پلتفرم گنجانده شده است که قادر به تولید 6 نوع موج استاندارد از جمله موج سینوسی تا فرکانس 5 MHz بوده و امکان تنظیم دامنه تا 3 Vpp را در اختیار کاربر قرار میدهد.
با بررسی دقیقتر این سختافزار، از دیدگاه فنی باید به یک نکته ایمنی بسیار مهم اشاره کنیم؛ کانالهای این اسیلوسکوپ از نوع غیرایزوله (Non-isolated) هستند و از یک خط زمین (Ground) مشترک استفاده میکنند. بنابراین برای جلوگیری از آسیب و اتصال کوتاه مدار، نباید گیرههای زمین پرابها را به نقاطی با سطوح ولتاژ DC متفاوت متصل کرد. با این وجود، ترکیب یک اسیلوسکوپ 50 MHz پرتابل با یک مولتیمتر دقیق و سیگنال ژنراتور 5 MHz در بدنهای 380 g، گزینهای بسیار کاربردی محسوب میشود. چنانچه برای پیشبرد پروژههای خود قصد تهیه این ابزار همهکاره را دارید، با شمارههای درجشده در وبسایت تماس بگیرید تا متخصصان فنی مجموعه ایلکوشاپ، با ارائه مشاورههای جامع و شفاف، شما را در یک خرید مطمئن یاری کنند.
| اندازهگیری اتوماتیک (Automatic Measurements) | 8 parameters |
|---|---|
| پهنای باند (Bandwidth) | |
| فانکشن ژنوراتور داخلی (Built-in Function Generator) | YES |
| تعداد کانال (Channels) | |
| دقت بهره مستقیم (DC Gain Accuracy) | ±3% |
| ولت متر دیجیتال (Digital Voltmeter) | Yes |
| سایز نمایشگر (display size) | |
| نوع نمایشگر (display type) | Color LCD, 320×240 pixels |
| لاجیک آنالایزر (Logic Analyzer) | NO |
| ماکزیمم ولتاژ ورودی (Max input voltage) | 300 V (x10 gear) / 150 V (x1 gear) |
| عمق حافظه (Memory depth) | |
| ضریب تضعیف پراب (Probe Attenuation Factors) | 1X, 10X, 100X supported |
| زمان صعود (Rise time) | < 10 ns |
| نرخ نمونهبرداری (Sample rate) | |
| دیکدینگ باس سریال (Serial Bus Decoding) | Not specified |
| پورتهای ارتباطی (Standard Interfaces/Connectivity) | |
| دقت تایم بیس (Time Base Accuracy) | 20 ppm |
| محدوده تایم بیس (Time Base Range) | 10 ns/div to 20 s/div |
| صفحه لمسی (Touch Screen) | NO |
| انواع تریگر (Trigger Types) | Auto, Normal, Single (Rising edge, Falling edge) |
| رزولوشن عمودی (Vertical Resolution) | Not specified |
| حساسیت عمودی (Vertical Sensitivity) | 20 mV/div – 10 V/div |
| نرخ ثبت شکل موج (Waveform capture rate) | Not specified |
| توابع ریاضی (Waveform math) | X-Y Mode |
