اسیلوسکوپ ریگول (RIGOL) DHO914S
این دستگاه 4 کاناله با پهنای باند 125 MHz و رزولوشن 12-bit، از درگاه تغذیه Type-C و نرخ نمونهبرداری 1.25 GSa/s بهره میبرد. با حافظه 50 Mpts و نرخ ثبت شکلموج 1,000,000 wfms/s در حالت UltraAcquire، پایش دقیق سیگنالهای ضعیف را با کمترین نویز ممکن میسازد. نمایشگر لمسی 7 اینچی، ژنراتور داخلی، قابلیت Bode Plot، دکدینگ سریال و خروجی HDMI، این مدل را به ابزاری منعطف و پیشرفته تبدیل کرده است.
امتیاز خریداران
ارسال
ارسال به سراسر ایران
پیگیری سفارش
اطلاعرسانی پیامکی
گارانتی
خدمات
خدمات پس از فروش
ضمانت اصالت
واردکننده مستقیم
پیشنهادشگفت انگیز
ارسال فوری
قیمت سایت به روز است
اقلام تکمیلی محصول
ارسال سریع
پست پیشتاز / تیپاکس / باربری
فروش سازمانی
فروش عمده و سازمانی
مشاوره تخصصی
مشاوره فنی و تخصصی
پرداخت ایمن
اینماد و درگاههای معتبر

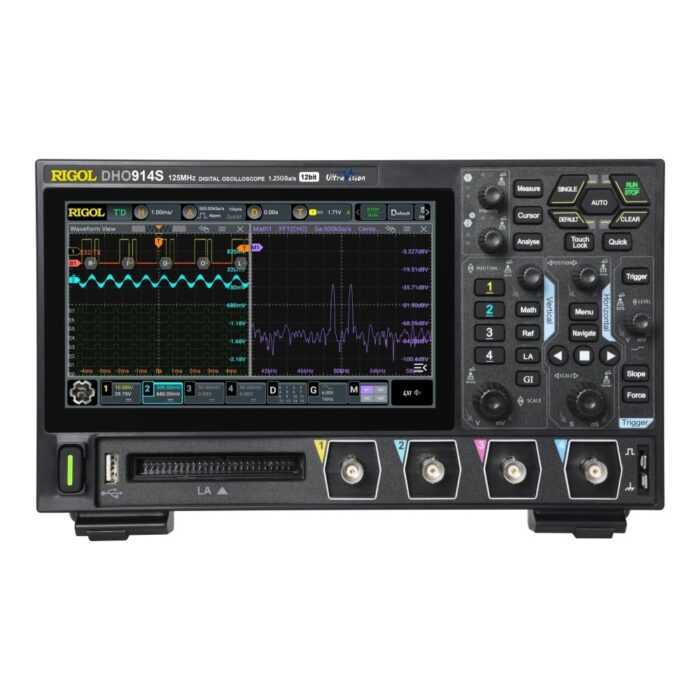

معرفی و بررسی اسیلوسکوپ RIGOL DHO914S
اسیلوسکوپ RIGOL DHO914S یکی از جدیدترین و پیشرفتهترین تجهیزات اندازهگیری اقتصادی با رزولوشن بالا است که استانداردهای جدیدی را در کلاس تجهیزات میانرده تعریف کرده است. این دستگاه با طراحی بسیار فشرده، وزن سبک و بهرهگیری از درگاه تغذیه Type-C، ابزاری بسیار منعطف برای میز کارهای مدرن محسوب میشود. نقطه قوت بینظیر این سری، استفاده از مبدل آنالوگ به دیجیتال 12 بیتی است که دقتی ۱۶ برابر بیشتر از اسیلوسکوپهای ۸ بیتی رایج بازار را به ارمغان میآورد و آن را به گزینهای ایدهآل برای تحلیل سیگنالهای بسیار ضعیف و پروژههای حساس الکترونیکی با نویز پسزمینه بسیار پایین تبدیل کرده است.
در بررسی مشخصات سختافزاری، این دستگاه با ارائه پهنای باند 125 MHz و 4 کانال ورودی آنالوگ، انعطافپذیری بالایی را برای پایش همزمان چندین بخش از مدار فراهم میسازد. نرخ نمونهبرداری زمان واقعی در این مدل به 1.25 GSa/s میرسد و در کنار عمق حافظه بسیار عالی 50 Mpts، به مهندسان اجازه میدهد تا طولانیترین سیگنالها را بدون افت کیفیت ثبت کنند. افزون بر این، یکی از قابلیتهای شگفتانگیز این سری، سرعت ثبت شکلموج در حالت UltraAcquire است که تا رقم فوقالعاده 1,000,000 wfms/s افزایش مییابد؛ این سرعت بیرقیب در این رده قیمتی تضمین میکند که هیچ گلیچ سریع یا نوسان نادری در مدار از چشمان شما پنهان نخواهد ماند.
بخش رابط کاربری و امکانات تحلیلی اسیلوسکوپ RIGOL DHO914S نیز کاملاً مدرن و کاربرپسند است. این دستگاه به یک صفحهنمایش لمسی 7 اینچی با وضوح بالا (1024 × 600 پیکسل) مجهز شده است. حرف S در نام این مدل نشاندهنده وجود یک سیگنال ژنراتور داخلی (AWG/AFG) است که امکان تولید شکلموجهای دلخواه و رسم نمودار پاسخ فرکانسی (Bode Plot) را فراهم میآورد. همچنین، پشتیبانی استاندارد از دیکدینگ پروتکلهای سریال پرکاربرد نظیر I2C, SPI, RS232/UART, CAN, LIN و برخورداری از خروجی HDMI برای اتصال به نمایشگرهای بزرگتر و کنترل از طریق شبکه (Web Control)، این محصول را به یک دستیار هوشمند و همهکاره تبدیل کرده است.
در یک جمعبندی واقعبینانه، این اسیلوسکوپ 12 بیتی انتخابی ارزشمند برای طراحان سیستمهای تعبیهشده (Embedded)، مهندسان تحقیق و توسعه و کارگاههای تعمیرات فوقتخصصی است. با این حال، به عنوان یک خریدار حرفهای باید در نظر داشته باشید که اگرچه این دستگاه قابلیت تحلیلگر منطقی 16 کاناله دیجیتال را دارد، اما پروب لاجیک آن (مدل PLA2216) به صورت پیشفرض همراه دستگاه نیست و به عنوان یک آپشن اختیاری (Optional) باید با هزینه جداگانه خریداری شود. همچنین، نرخ نمونهبرداری 1.25 GSa/s تنها در حالت تککانال در دسترس است و در صورت استفاده همزمان از هر 4 کانال، این مقدار به 312.5 MSa/s کاهش مییابد. برای دریافت مشاوره تخصصی و اطمینان از تناسب قابلیتهای این دستگاه با نیازهای دقیق پروژهتان، کارشناسان مجرب ما از طریق شمارههای درجشده در سایت آماده پاسخگویی به شما هستند.
| وزن | 1780 گرم |
|---|---|
| ابعاد | 265,35 × 161,75 × 77,38 میلیمتر |
| پهنای باند (Bandwidth) | |
| پرتابل یا رومیزی (benchtop/portable) | |
| عمق حافظه (Memory depth) | |
| لاجیک آنالایزر (Logic Analyzer) | optional |
| سایز نمایشگر (display size) | |
| تعداد کانال (Channels) | |
| نرخ نمونهبرداری (Sample rate) | |
| شرکت سازنده (Manufacture) | |
| نرخ ثبت شکل موج (Waveform capture rate) | 30,000 wfms/s |
| رزولوشن عمودی (Vertical Resolution) | 12 bits |
| دیکدینگ باس سریال (Serial Bus Decoding) | Parallel, RS232/UART, I2C, SPI, CAN, LIN |
| فانکشن ژنوراتور داخلی (Built-in Function Generator) | YES |
| صفحه لمسی (Touch Screen) | YES |
| پورتهای ارتباطی (Standard Interfaces/Connectivity) | |
| اندازهگیری اتوماتیک (Automatic Measurements) | 41 parameters |
| دقت بهره مستقیم (DC Gain Accuracy) | ±1% (>5mV/div); ±2% (≤5mV/div) |
| ولت متر دیجیتال (Digital Voltmeter) | Yes |
| نوع نمایشگر (display type) | Capacitive multi-touch screen, 1024×600 pixels |
| ماکزیمم ولتاژ ورودی (Max input voltage) | CAT I 300 Vrms, 400 Vpk (DC + Vpeak) |
| ضریب تضعیف پراب (Probe Attenuation Factors) | 0.001X to 50000X |
| زمان صعود (Rise time) | ≤ 2.8 ns |
| دقت تایم بیس (Time Base Accuracy) | ±25 ppm ± 5 ppm/year |
| محدوده تایم بیس (Time Base Range) | 2 ns/div to 500 s/div |
| انواع تریگر (Trigger Types) | Edge, Pulse, Slope, Video, Pattern, Duration, Timeout, Runt, Window, Delay, Setup/Hold, Nth Edge, RS232/UART, I2C, SPI, CAN, LIN |
| حساسیت عمودی (Vertical Sensitivity) | 200 μV/div – 10 V/div |
| توابع ریاضی (Waveform math) | +, -, ×, ÷, FFT, A&&B, A, B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop |
