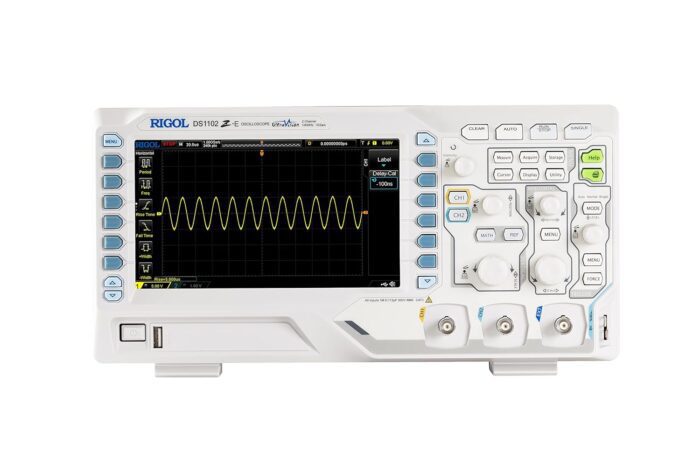

اسیلوسکوپ ریگول (RIGOL) DS1102Z-E
این دستگاه ۲ کاناله با پهنای باند ۱۰۰ مگاهرتز، به لطف فناوری UltraVision و حافظه ۲۴ مگاپوینتی، یکی از اسیلوسکوپهای مورد توجه در رده اقتصادی است. این دستگاه با نرخ نمونهبرداری ۱ GSa/s و نرخ ثبت شکلموج ۳۰,۰۰۰ wfms/s، انتخابی عالی برای آموزش و تعمیرات محسوب میشود. نمایشگر ۷ اینچی، پشتیبانی از دکدینگ سریال و پایداری بالا، این مدل ۸ بیتی را به ابزاری بسیار قابلاعتماد تبدیل کرده است.
امتیاز خریداران
ارسال
ارسال به سراسر ایران
پیگیری سفارش
اطلاعرسانی پیامکی
گارانتی
خدمات
خدمات پس از فروش
ضمانت اصالت
واردکننده مستقیم
پیشنهادشگفت انگیز
ارسال فوری
قیمت سایت به روز است
اقلام تکمیلی محصول
ارسال سریع
پست پیشتاز / تیپاکس / باربری
فروش سازمانی
فروش عمده و سازمانی
مشاوره تخصصی
مشاوره فنی و تخصصی
پرداخت ایمن
اینماد و درگاههای معتبر
معرفی و بررسی اسیلوسکوپ RIGOL DS1102Z-E
اسیلوسکوپ RIGOL DS1102Z-E یکی از محبوبترین و پرفروشترین تجهیزات اندازهگیری اقتصادی در سراسر جهان است که استانداردهای جدیدی را برای اسیلوسکوپهای ردهپایه تعریف کرده است. این دستگاه از خانواده نامآشنای DS1000Z-E ریگول است که با بهرهگیری از فناوری انحصاری UltraVision، امکانات پردازشی فوقالعادهای را در اختیار کاربران قرار میدهد. اگر دانشجو، تعمیرکار، مهندس الکترونیک و یا طراح مدارهای پایه هستید و به دنبال یک دستگاه بسیار قابلاعتماد، با دوام و خوشقیمت برای تجهیز میز کار خود میگردید، بررسی مشخصات این مدل پرطرفدار دیدگاه شما را نسبت به اسیلوسکوپهای اقتصادی به طور کامل تغییر خواهد داد.
در قلب مشخصات سختافزاری این دستگاه، پهنای باند 100 MHz و 2 کانال ورودی آنالوگ مجزا قرار دارد. نرخ نمونهبرداری زمان واقعی در این مدل، در حالت استفاده از یک کانال به 1 GSa/s میرسد و به لطف عمق حافظه بسیار عالی و استاندارد 24 Mpts، به شما اجازه میدهد تا بازههای طولانیتری از سیگنال را با بالاترین کیفیت ثبت و بررسی کنید. افزون بر این، سرعت ثبت شکلموج در این اسیلوسکوپ به رقم مطلوب 30,000 wfms/s میرسد و قابلیت ضبط و پخش سختافزاری زمانواقعی تا 60,000 فریم را ارائه میدهد که برای شکار نوسانات گذرا و گلیچهای مدار در این بازه قیمتی یک ویژگی استثنایی محسوب میشود.
بخش بصری و امکانات نرمافزاری اسیلوسکوپ RIGOL DS1102Z-E نیز با توجه به نیازهای روز مهندسی طراحی شده است. این دستگاه به یک صفحهنمایش عریض 7 اینچی رنگی از نوع WVGA با رزولوشن 800 × 480 پیکسل مجهز است که از قابلیت نمایش طیف رنگ پشتیبانی میکند. حساسیت عمودی عالی از 500 μV/div تا 10 V/div، امکان پایش دقیقترین سیگنالها با نویز بسیار پایین را فراهم میآورد. همچنین پشتیبانی استاندارد از تریگرها و دیکدینگ باسهای سریال پرکاربرد از جمله RS232/UART, I2C, SPI به همراه پورتهای ارتباطی کامل شامل USB Host/Device و پورت شبکه LAN، این محصول را به یک دستیار هوشمند و منعطف تبدیل کردهاند.
در یک جمعبندی تخصصی، این اسیلوسکوپ 100 MHz اقتصادی، به دلیل پایداری بسیار بالا، کالیبراسیون دقیق و امکانات غنی، ارزش خرید بینظیری دارد و یک سرمایهگذاری امن برای محیطهای آموزشی و کارگاههای تعمیراتی محسوب میشود. با این حال، به عنوان یک کاربر آگاه باید محدودیتهای آن را نیز در نظر بگیرید: نخست آنکه رزولوشن سختافزاری این دستگاه 8 بیتی است و نباید آن را با مدلهای نسل جدید (مانند سری ۱۲ بیتی DHO) مقایسه کرد؛ دوم اینکه در صورت استفاده همزمان از هر 2 کانال، نرخ نمونهبرداری به 500 MSa/s و عمق حافظه به 12 Mpts کاهش مییابد که برای پردازش همزمان سیگنالهای فرکانس بالا محدودکننده خواهد بود. افزون بر این، این مدل فاقد سیگنال ژنراتور و تحلیلگر منطقی دیجیتال است. با وجود این موارد، در این رنج قیمتی، یافتن دستگاهی با این سطح از کیفیت و اعتبار برند بسیار دشوار است. کارشناسان ما همواره آمادهاند تا با ارائه مشاورههای دقیق، شما را در یک خرید هوشمندانه و مطمئن یاری نمایند.
| وزن | 3500 گرم |
|---|---|
| ابعاد | 313,1 × 160,8 × 122,4 میلیمتر |
| تعداد کانال (Channels) | |
| پرتابل یا رومیزی (benchtop/portable) | |
| عمق حافظه (Memory depth) | |
| لاجیک آنالایزر (Logic Analyzer) | NO |
| سایز نمایشگر (display size) | |
| پهنای باند (Bandwidth) | |
| شرکت سازنده (Manufacture) | |
| نرخ نمونهبرداری (Sample rate) | |
| نرخ ثبت شکل موج (Waveform capture rate) | 30,000 wfms/s |
| رزولوشن عمودی (Vertical Resolution) | 8 bits |
| دیکدینگ باس سریال (Serial Bus Decoding) | Parallel, RS232/UART, I2C, SPI |
| فانکشن ژنوراتور داخلی (Built-in Function Generator) | NO |
| صفحه لمسی (Touch Screen) | NO |
| پورتهای ارتباطی (Standard Interfaces/Connectivity) | |
| اندازهگیری اتوماتیک (Automatic Measurements) | 33 parameters |
| دقت بهره مستقیم (DC Gain Accuracy) | ±4% (<10 mV); ±3% (≥10 mV) |
| ولت متر دیجیتال (Digital Voltmeter) | Yes |
| نوع نمایشگر (display type) | TFT LCD, 800×480 pixels |
| ماکزیمم ولتاژ ورودی (Max input voltage) | CAT I 300 Vrms, CAT II 100 Vrms, transient overvoltage 1000 Vpk |
| ضریب تضعیف پراب (Probe Attenuation Factors) | 0.01X to 1000X |
| زمان صعود (Rise time) | 3.5 ns |
| دقت تایم بیس (Time Base Accuracy) | ≤±25 ppm |
| محدوده تایم بیس (Time Base Range) | 2 ns/div to 50 s/div |
| انواع تریگر (Trigger Types) | Edge, Pulse, Runt, Window, Nth Edge, Slope, Video, Pattern, Delay, TimeOut, Duration, Setup/Hold, RS232/UART, I2C, SPI |
| حساسیت عمودی (Vertical Sensitivity) | 500 μV/div – 10 V/div |
| توابع ریاضی (Waveform math) | +, -, ×, ÷, FFT, A&&B, A, B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, Filter |
