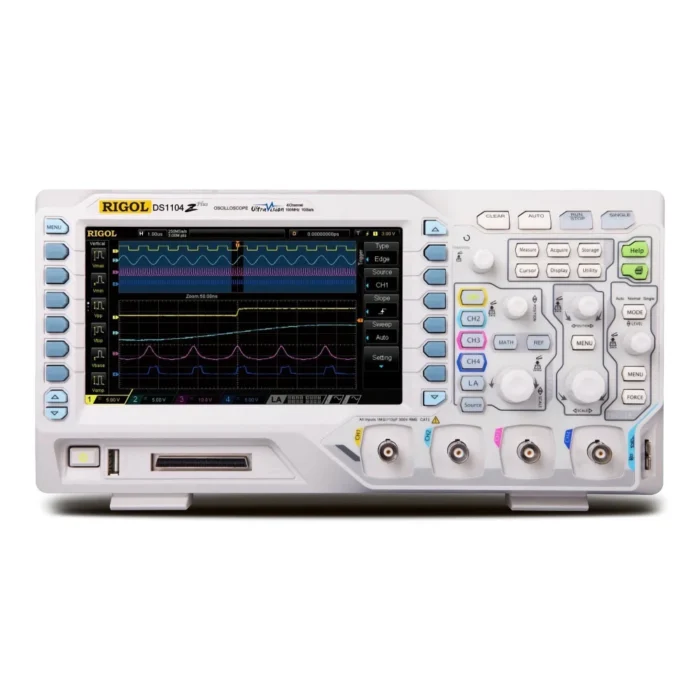

اسیلوسکوپ ریگول (RIGOL) DS1104Z Plus
این دستگاه 4 کاناله با پهنای باند 100 MHz، از تکنولوژی UltraVision برای نمایش متمایز امواج بهره میبرد. با نرخ نمونهبرداری 1 GSa/s، حافظه 24 Mpts و نمایشگر 7 اینچی، کوچکترین جزئیات سیگنال را آشکار میکند. قابلیت ارتقاء به MSO با 16 کانال دیجیتال، در کنار دکدینگ پروتکلهای سریال و درگاههای LAN و USB، ابزاری منعطف برای طراحان سیستمهای امبدد (Embedded) است.
امتیاز خریداران
ارسال
ارسال به سراسر ایران
پیگیری سفارش
اطلاعرسانی پیامکی
گارانتی
خدمات
خدمات پس از فروش
ضمانت اصالت
واردکننده مستقیم
پیشنهادشگفت انگیز
ارسال فوری
قیمت سایت به روز است
ناموجود
اقلام تکمیلی محصول
ارسال سریع
پست پیشتاز / تیپاکس / باربری
فروش سازمانی
فروش عمده و سازمانی
مشاوره تخصصی
مشاوره فنی و تخصصی
پرداخت ایمن
اینماد و درگاههای معتبر
معرفی اسیلوسکوپ ریگول DS1104Z Plus
اسیلوسکوپ دیجیتال ریگول مدل RIGOL DS1104Z Plus نسخهای توسعهیافته و انعطافپذیر از سری پرکاربرد DS1000Z است که با رویکرد ارتقاپذیری (Upgradability) برای میز کار مهندسان الکترونیک طراحی شده است. ویژگی متمایز و پایه طراحی این مدل نسبت به نسخههای استاندارد، پتانسیل تبدیل شدن آن به یک اسیلوسکوپ سیگنال مختلط (MSO) است. این دستگاه با تکیه بر معماری پردازش سیگنال UltraVision، بستری پایدار و کمنویز برای پایش امواج فراهم میکند و گزینهای کارآمد برای آزمایشگاههای تحقیق و توسعه و طراحان سیستمهای دیجیتال محسوب میشود که در کنار کانالهای آنالوگ، ممکن است در آینده به تحلیل خطوط منطقی (Logic) نیز نیاز پیدا کنند.
بررسی پارامترهای فنی کلیدی، توانمندی این دستگاه را در تحلیل مدارهای الکترونیکی مشخص میکند. این مدل با در اختیار داشتن پهنای باند ۱۰۰ مگاهرتز و ۴ کانال آنالوگ مجزا، امکان بررسی همزمان چندین نقطه از مدار را با فرکانس کاری متوسط فراهم میسازد. نرخ نمونهبرداری بلادرنگ 1 GSa/s در کنار ظرفیت حافظه ۲۴ مگاپوینتی (24 Mpts)، به کاربر اجازه میدهد تا سیگنالهای سریع را در بازههای زمانی طولانی ثبت کرده و بدون افت کیفیت روی جزئیات آنها زوم کند؛ این قابلیت ترکیبی، در خطایابی پروتکلهای ارتباطی میکروکنترلری و بررسی دقیق رفتارهای گذرا (Transient) در مدار، ارزش مهندسی بسیار بالایی دارد.
در بخش امکانات تکمیلی، نرخ بهروزرسانی ۳۰,۰۰۰ فریم بر ثانیه (30,000 wfms/s) در کنار نمایشگر ۷ اینچی WVGA با قابلیت درخشش متغیر، به شکار نویزهای تصادفی و گلیچهای لحظهای کمک شایانی میکند. همانطور که اشاره شد، مزیت رقابتی این مدل پشتیبانی از ۱۶ کانال دیجیتال جهت تحلیل و دیکدینگ باسهای سریال متداول (مانند I2C, SPI, RS232/UART) است؛ اما باید در نظر داشت که برای فعالسازی و استفاده از این قابلیت، تهیه پروب منطقی (Logic Probe) مدل RPL1116 به صورت جداگانه الزامی است. همچنین، برخلاف نسخه DS1104Z-S Plus، این دستگاه فاقد فانکشن ژنراتور داخلی است. با این وجود، امکان تبادل داده و اتصال به سیستمهای کامپیوتری از طریق پورتهای استاندارد LAN و USB به راحتی مهیا شده است.
در مجموع، ریگول DS1104Z Plus یک پلتفرم اندازهگیری منعطف و آیندهنگرانه است که نیازهای طیف وسیعی از طراحان سیستمهای امبیدد (Embedded)، آزمایشگاههای R&D و تکنسینهای عیبیابی بردهای پیشرفته را پوشش میدهد. خرید این مدل به ویژه برای متخصصانی که در حال حاضر به یک اسیلوسکوپ ۴ کانال ۱۰۰ مگاهرتزی نیاز دارند، اما میخواهند بستر سختافزاری ارتقا به تحلیلگر دیجیتال (MSO) در آینده برایشان فراهم باشد، انتخابی کاملاً منطقی ارزیابی میشود. جهت مقایسه دقیقتر کانفیگ این دستگاه با نسخههای دارای سیگنال ژنراتور، و همچنین بررسی تطابق آن با نیازهای پروژهتان، میتوانید با بخش پشتیبانی فنی سایت تماس گرفته تا مشاورههای مهندسی لازم در اختیارتان قرار گیرد.
| وزن | 2900 گرم |
|---|---|
| ابعاد | 313,1 × 160,8 × 122,4 میلیمتر |
| شرکت سازنده (Manufacture) | |
| نرخ ثبت شکل موج (Waveform capture rate) | 30,000 wfms/s |
| عمق حافظه (Memory depth) | |
| لاجیک آنالایزر (Logic Analyzer) | optional |
| سایز نمایشگر (display size) | |
| پرتابل یا رومیزی (benchtop/portable) | |
| نرخ نمونهبرداری (Sample rate) | |
| پهنای باند (Bandwidth) | |
| تعداد کانال (Channels) | |
| رزولوشن عمودی (Vertical Resolution) | 8 bits |
| دیکدینگ باس سریال (Serial Bus Decoding) | Parallel, RS232/UART, I2C, SPI (2 buses) |
| فانکشن ژنوراتور داخلی (Built-in Function Generator) | NO |
| صفحه لمسی (Touch Screen) | NO |
| پورتهای ارتباطی (Standard Interfaces/Connectivity) | |
| اندازهگیری اتوماتیک (Automatic Measurements) | +30 parameters |
| دقت بهره مستقیم (DC Gain Accuracy) | <10 mV: ±4% FS, ≥10 mV: ±3% FS |
| ولت متر دیجیتال (Digital Voltmeter) | No |
| نوع نمایشگر (display type) | TFT LCD, 800×480 |
| ماکزیمم ولتاژ ورودی (Max input voltage) | CAT I 300 Vrms, CAT II 100 Vrms, transient 1000 Vpk |
| ضریب تضعیف پراب (Probe Attenuation Factors) | 0.01X to 1000X |
| زمان صعود (Rise time) | 3.5 ns |
| دقت تایم بیس (Time Base Accuracy) | ≤ ±25 ppm |
| محدوده تایم بیس (Time Base Range) | 5 ns/div to 50 s/div |
| انواع تریگر (Trigger Types) | Auto, Normal, Single + Edge, Pulse, Runt, Window, Nth Edge, Slope, Video, Pattern, Delay, Timeout, Duration, Setup/Hold, RS232/UART, I2C, SPI |
| حساسیت عمودی (Vertical Sensitivity) | 1 mV/div – 10 V/div |
| توابع ریاضی (Waveform math) | +, -, ×, ÷, FFT, Logic ops, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, Filters |
