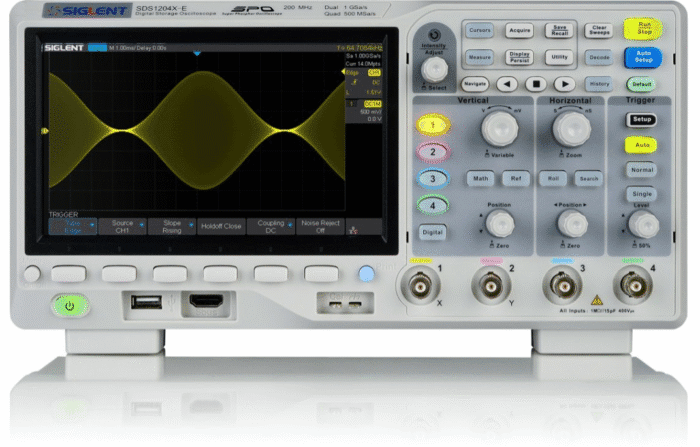

اسیلوسکوپ سیگلنت (SIGLENT) SDS1204X-E
این دستگاه 4 کاناله با پهنای باند 200 MHz و نرخ نمونهبرداری 1 GSa/s، از فناوری SPO برای نمایش باکیفیت امواج بهره میبرد. با حافظه 14 Mpts، نرخ بهروزرسانی 100,000 wfm/s و نمایشگر 7 اینچی با 256 سطح درخشش، شکار سریع خطاهای لحظهای را ممکن میسازد. پشتیبانی از دکدینگ پروتکلهای سریال، FFT با رزولوشن 1 Mpts و قابلیت ارتقاء به MSO و ژنراتور خارجی، آن را به پلتفرمی منعطف و قدرتمند تبدیل کرده است.
امتیاز خریداران
ارسال
ارسال به سراسر ایران
پیگیری سفارش
اطلاعرسانی پیامکی
گارانتی
خدمات
خدمات پس از فروش
ضمانت اصالت
واردکننده مستقیم
پیشنهادشگفت انگیز
ارسال فوری
قیمت سایت به روز است
ارسال سریع
پست پیشتاز / تیپاکس / باربری
فروش سازمانی
فروش عمده و سازمانی
مشاوره تخصصی
مشاوره فنی و تخصصی
پرداخت ایمن
اینماد و درگاههای معتبر
معرفی و بررسی اسیلوسکوپ SIGLENT SDS1204X-E
اسیلوسکوپ SIGLENT SDS1204X-E به عنوان پرچمدار چهار کاناله سری محبوب X-E، یکی از کاملترین و قدرتمندترین ابزارهای اندازهگیری در رده خود است که با بهرهگیری از فناوری فسفر دیجیتال (SPO)، سطح جدیدی از دقت و وضوح را به نمایش میگذارد. این دستگاه با طراحی ارگونومیک پنل جلویی و کاهش فوقالعاده نویز پسزمینه سیستم، این امکان را فراهم کرده تا سیگنالها را در واقعیترین حالت ممکن و بدون کوچکترین اعوجاج رصد کنید. اگر برای پروژههای تخصصی خود نیازمند یک بازوی اجرایی همهفنحریف هستید که توازن بینظیری میان قیمت رقابتی و ابزارهای عیبیابی پیشرفته برقرار کند، کشف ویژگیهای استثنایی و پتانسیل ارتقای این مدل قطعاً شما را شگفتزده خواهد کرد.
در بررسی پارامترهای حیاتی و کلیدی، این اسیلوسکوپ با برخورداری از پهنای باند 200 MHz و 4 کانال ورودی آنالوگ مستقل، به شما اجازه میدهد تا چندین نقطه از مدار را به طور همزمان و با دقت فرکانسی بالا پایش کنید. این دستگاه مجهز به دو واحد مبدل آنالوگ به دیجیتال (ADC) مجزا است که در حالت فعال بودن یک کانال در هر واحد، نرخ نمونهبرداری فوقالعاده 1 GSa/s و عمق حافظه کمنظیر 14 Mpts را در اختیارتان قرار میدهد. علاوه بر این، سرعت ثبت شکلموج در این مدل در حالت عادی 100,000 wfm/s بوده و در حالت Sequence تا مرز 400,000 wfm/s افزایش مییابد؛ قابلیتی که در کنار تریگر دیجیتال هوشمند، شکار سریعترین گلیچها و خطاهای لحظهای مدار را تضمین میکند.
امکانات تحلیلی و بصری اسیلوسکوپ SIGLENT SDS1204X-E بازه وسیعی از نیازهای مهندسی را پوشش میدهد. صفحهنمایش 7 اینچی این دستگاه با رزولوشن 800×480 پیکسل، از نمایش ۲۵۶ سطح شدت روشنایی و مد رنگی پشتیبانی میکند که عمق دید فوقالعادهای به سیگنالها میبخشد. این مدل به طور استاندارد دارای قابلیت دیکدینگ پروتکلهای سریال نظیر IIC, SPI, UART, CAN, LIN و ابزار قدرتمند پردازش فرکانسی 1 Mpts FFT است. وجه تمایز اصلی این مدل چهار کاناله در انعطافپذیری توسعه آن نهفته است؛ چرا که قابلیتهای ارتقای اختیاری نظیر Digital Channels / MSO (Optional) برای افزودن ۱۶ کانال دیجیتال، ماژول اختیاری سیگنال ژنراتور ۲۵ مگاهرتز (USB AWG module (Optional))، قابلیت رسم نمودار بود (Bode Plot) و دانگل شبکه بیسیم (USB WIFI adapter (Optional)) را به طور کامل پشتیبانی میکند.
به طور خلاصه، این اسیلوسکوپ پیشرفته ابزاری ایدهآل و همهفنحریف برای طراحان سیستمهای تعبیهشده (Embedded)، مهندسان تحقیق و توسعه الکترونیک و آزمایشگاههای صنعتی حساس است. البته با نگاهی واقعبینانه باید توجه داشت که در زمان فعال بودن تمام ۴ کانال، نرخ نمونهبرداری به 500 MSa/s و عمق حافظه به 7 Mpts برای هر کانال کاهش مییابد که این اشتراکگذاری منابع مبدل، برای تحلیلهای فوقسریع دیجیتال به طور همزمان روی هر چهار کانال، یک محدودیت فنی در مقایسه با مدلهای ردهبالای صنعتی به شمار میرود. همچنین لوازم جانبی توسعهای آن نیاز به خرید مجزا دارند. با این حال، ارزش خرید سختافزار پایه آن در این بازه قیمتی کاملاً بیرقیب است. در صورتی که تمایل دارید پیش از نهایی کردن انتخاب خود، ابعاد فنی پروژهتان را با یک متخصص درمیان بگذارید، مهندسان مشاور ما صمیمانه آمادهاند تا از طریق شمارههای تماس مندرج در وبسایت، دقیقترین مشاورههای فنی را متناسب با نیاز شما ارائه دهند.
| وزن | 2500 گرم |
|---|---|
| ابعاد | 325 × 176 × 295 میلیمتر |
| پهنای باند (Bandwidth) | |
| عمق حافظه (Memory depth) | |
| لاجیک آنالایزر (Logic Analyzer) | optional |
| سایز نمایشگر (display size) | |
| پرتابل یا رومیزی (benchtop/portable) | |
| تعداد کانال (Channels) | |
| نرخ نمونهبرداری (Sample rate) | |
| شرکت سازنده (Manufacture) | |
| نرخ ثبت شکل موج (Waveform capture rate) | 100,000 wfms/s |
| رزولوشن عمودی (Vertical Resolution) | 8 bits |
| دیکدینگ باس سریال (Serial Bus Decoding) | I2C, SPI, UART, CAN, LIN |
| فانکشن ژنوراتور داخلی (Built-in Function Generator) | optional |
| صفحه لمسی (Touch Screen) | NO |
| پورتهای ارتباطی (Standard Interfaces/Connectivity) | |
| اندازهگیری اتوماتیک (Automatic Measurements) | 38 parameters |
| دقت بهره مستقیم (DC Gain Accuracy) | ≤±3.0% (5 mV/div-10 V/div); ≤±4.0% (≤2 mV/div) |
| ولت متر دیجیتال (Digital Voltmeter) | No |
| نوع نمایشگر (display type) | TFT-LCD, 800 × 480 pixels |
| ماکزیمم ولتاژ ورودی (Max input voltage) | ≤400 Vpk(DC + Peak AC <=10 kHz) |
| ضریب تضعیف پراب (Probe Attenuation Factors) | 0.1X to 10000X |
| زمان صعود (Rise time) | Typical 1.8 ns |
| دقت تایم بیس (Time Base Accuracy) | ±25 ppm |
| محدوده تایم بیس (Time Base Range) | 1.0 ns/div to 100 s/div |
| انواع تریگر (Trigger Types) | Edge, Slope, Pulse Width, Window, Runt, Interval, Dropout, Pattern, Video |
| حساسیت عمودی (Vertical Sensitivity) | 500 μV/div – 10 V/div |
| توابع ریاضی (Waveform math) | +, -, ×, ÷, FFT, d/dt, ∫dt, √ |
