اسیلوسکوپ دستی دو کاره سان شاین DT-24 Pro (SUNSHINE)
این ابزار دوکاره جیبی (اسیلوسکوپ + مولتیمتر) با طراحی فوقالعاده سبک (۱۳۵ گرم)، یک آزمایشگاه عیبیابی مینیاتوری برای تعمیرکاران موبایل و تکنسینهای سیار است. داشتن نمایشگر رنگی، نرخ نمونهبرداری 2.5 MSa/s و قابلیت اندازهگیری خودکار پارامترهای مهم مدار، سرعت عمل شما را به شکل چشمگیری در تعمیر و عیب یابی مدارات الکترونیکی افزایش میدهد. با وجود پهنای باند اسمی ۱ مگاهرتز، این دستگاه اقتصادی برای بررسی دقیق سیگنالهای فرکانس پایین (تا ۲۰۰ کیلوهرتز) بهینهسازی شده است و نیاز شما به حمل تجهیزات جاگیر و گرانقیمت را به طور کامل برطرف میکند.
امتیاز خریداران
ارسال
ارسال به سراسر ایران
پیگیری سفارش
اطلاعرسانی پیامکی
گارانتی
خدمات
خدمات پس از فروش
ضمانت اصالت
واردکننده مستقیم
پیشنهادشگفت انگیز
ارسال فوری
قیمت سایت به روز است
ارسال سریع
پست پیشتاز / تیپاکس / باربری
فروش سازمانی
فروش عمده و سازمانی
مشاوره تخصصی
مشاوره فنی و تخصصی
پرداخت ایمن
اینماد و درگاههای معتبر
معرفی و بررسی اسیلوسکوپ دستی دو کاره سان شاین DT-24 Pro

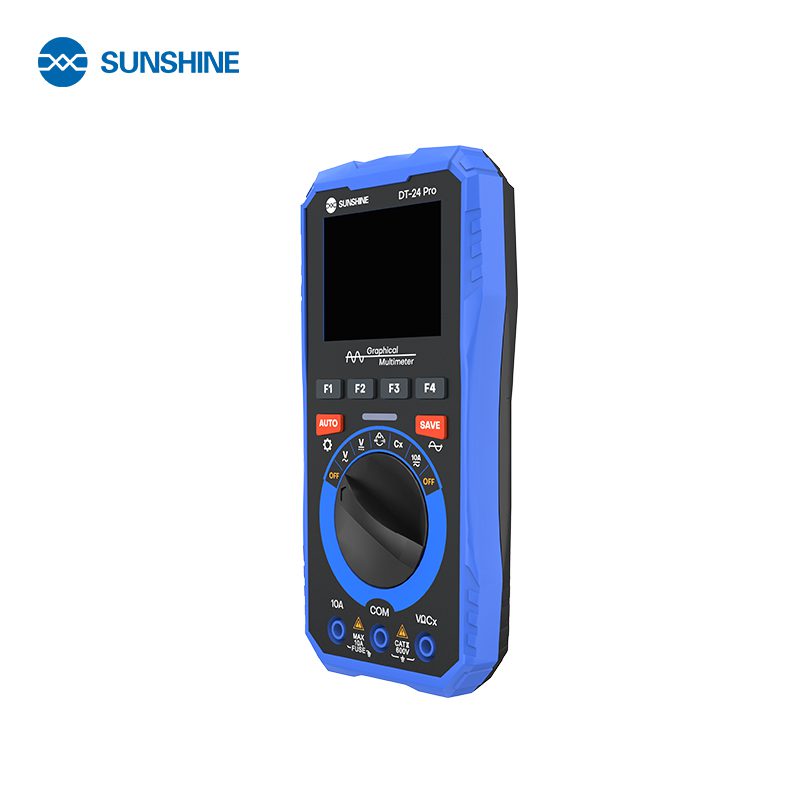

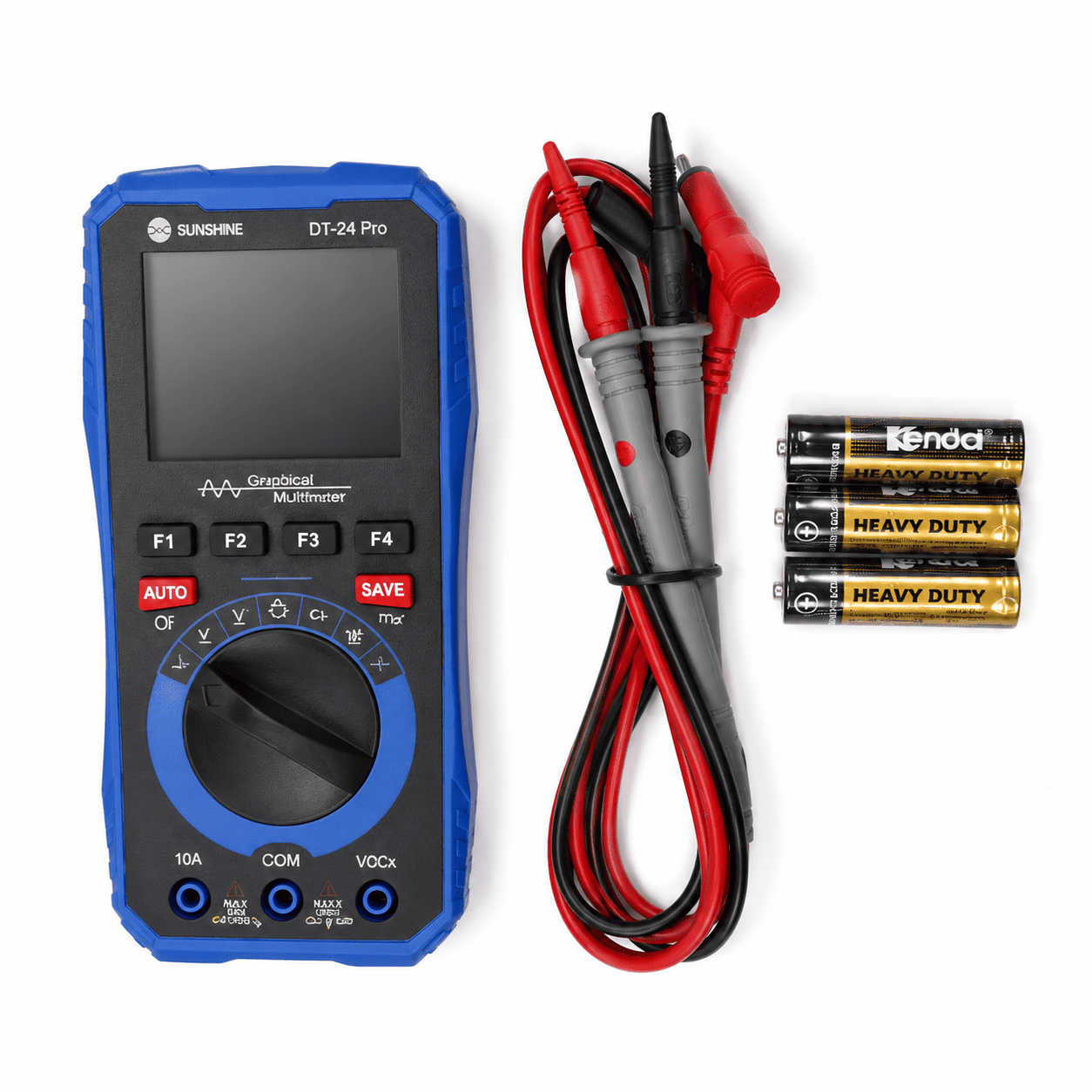

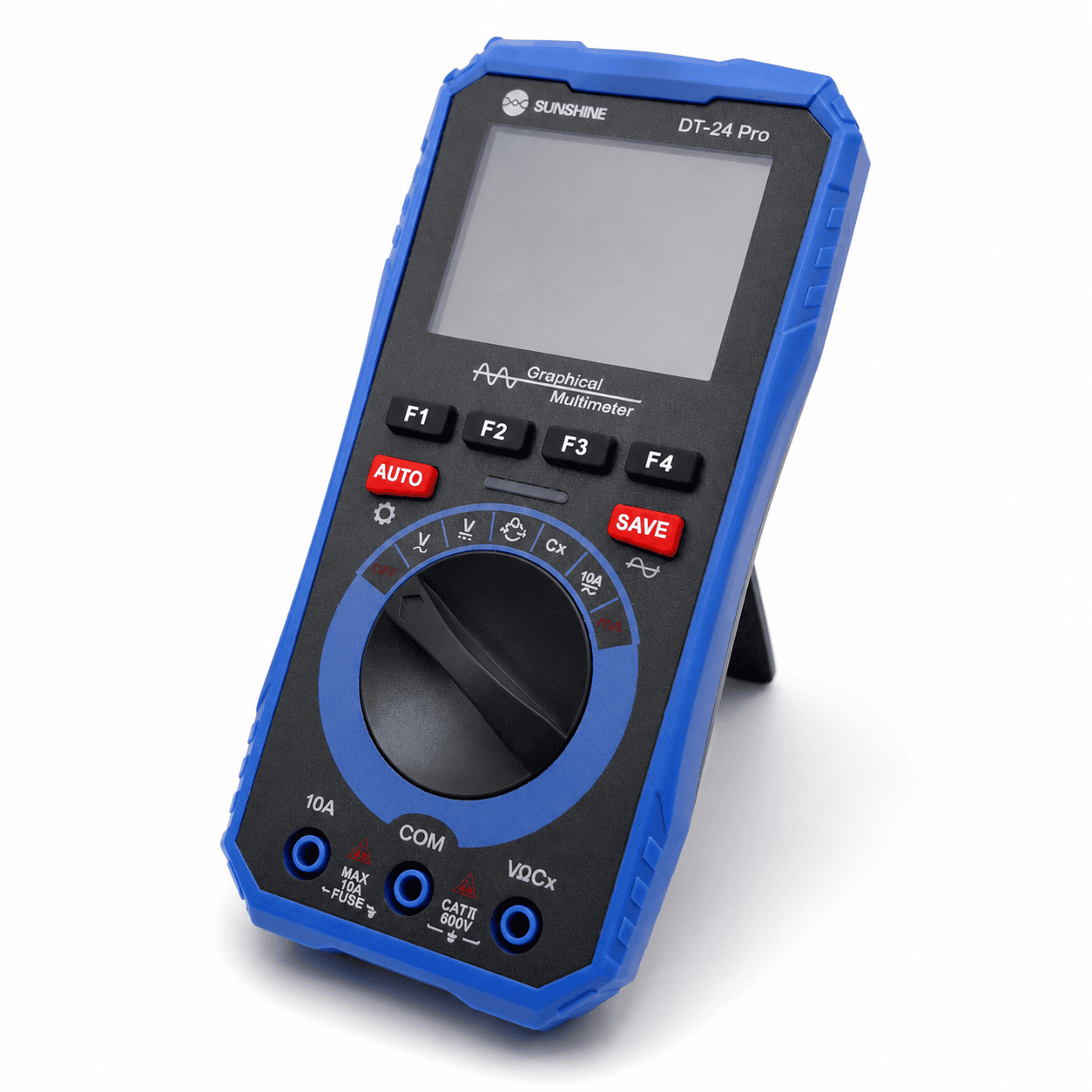

اسیلوسکوپ دستی سان شاین مدل DT-24 Pro یک ابزار اندازهگیری دو کاره (اسیلوسکوپ و مولتیمتر) و بسیار خوشدست است که به طور خاص برای تعمیرکاران موبایل، تکنسینهای سیار و علاقهمندان به الکترونیک با بودجه اقتصادی طراحی شده است. این دستگاه با تلفیق دو ابزار پرکاربرد در یک بدنه بسیار کوچک و سبک با وزن تنها ۱۳۵ گرم، به شما اجازه میدهد تا یک آزمایشگاه عیبیابی مینیاتوری را در جیب خود به همراه داشته باشید. اگر برای بررسی سریع مدارها، تست قطعات و پایش سیگنالهای پایه به دنبال ابزاری هستید که فضای میز کارتان را اشغال نکند و به راحتی قابل حمل باشد، این مدل انتخابی کاربردی خواهد بود.
در بررسی مشخصات فنی بخش اسیلوسکوپ، این دستگاه دارای یک کانال ورودی با پهنای باند اسمی ۱ مگاهرتز و نرخ نمونهبرداری ۲.۵ مگاسامپل بر ثانیه (2.5 Msps) است. حساسیت عمودی دستگاه از ۳۰۰ میلیولت تا ۱۰۰ ولت بر هر خانه متغیر است و دقت دامنه عمودی آن در محدوده ±(5% + 0.2 div) قرار دارد. رنج پایه زمانی (Time Base) از ۲.۵ میکروثانیه تا ۱۰ ثانیه قابل تنظیم است و سیستم تریگر آن از لبههای بالا رونده و پایین رونده پشتیبانی میکند. برخورداری از سه حالت اسکن (Auto, Normal, Single) و توانایی اندازهگیری خودکار پارامترهای کلیدی مانند ولتاژ پیک تا پیک (Vpp)، ولتاژ میانگین (Vavg)، ولتاژ موثر (Vrms) و فرکانس، فرآیند عیبیابی را برای کاربر بسیار ساده میکند.

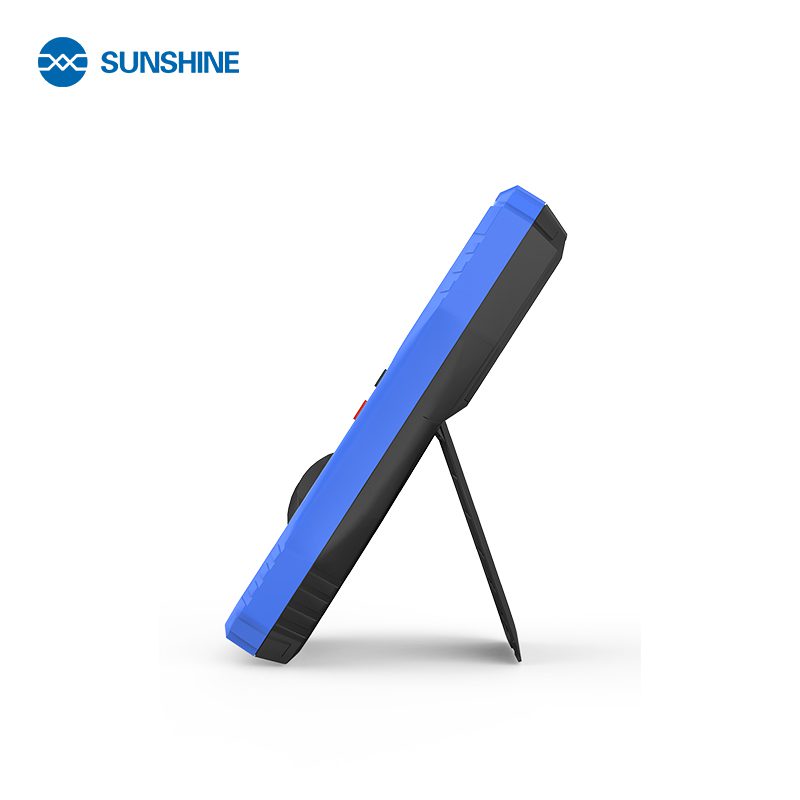

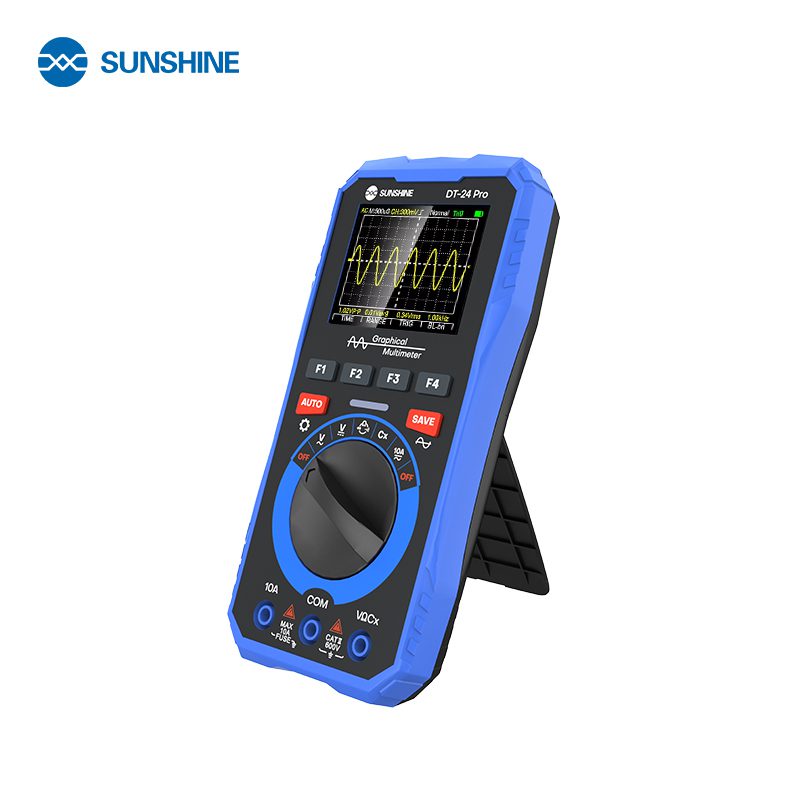

رابط کاربری و بخش مولتیمتر دستگاه نیز با تمرکز بر سادگی و کارایی روزمره طراحی شدهاند. این گجت به یک صفحهنمایش رنگی با رزولوشن ۲۴۰ در ۳۲۰ پیکسل مجهز است که اطلاعات شکلموجها و ارقام مولتیمتر را با خوانایی مناسبی به تصویر میکشد. ابعاد بسیار فشرده بدنه (۱۵۷.۴ در ۷۷ در ۲۵.۵ میلیمتر) نشان میدهد که مهندسان سان شاین تمام تلاش خود را برای خلق یک ابزار کاملاً پرتابل و جیبی به کار بستهاند. وجود قابلیت مولتیمتر یکپارچه در کنار اسیلوسکوپ، شما را از حمل دستگاههای اضافی بینیاز کرده و سرعت عمل شما را در بررسی بردهای الکترونیکی افزایش میدهد.
در یک جمعبندی تخصصی، دستگاه دو کاره سان شاین DT-24 Pro ابزاری اقتصادی و کار راهانداز برای تعمیرات عمومی است؛ اما به عنوان یک تکنسین آگاه باید به یک نکته علمی بسیار مهم در معماری این دستگاه توجه کنید. پهنای باند ۱ مگاهرتز اعلامشده برای این مدل، بر اساس استاندارد دقیق صنعتی (یعنی افت –3dB) محاسبه نشده است؛ بلکه در فرکانس ۱ مگاهرتز، افت سیگنال در واقع –5dB است. این یعنی در فرکانس ۱ مگاهرتز، ولتاژی که روی صفحه مشاهده میکنید تنها حدود ۵۶ درصد مقدار واقعی سیگنال است و خطای اندازهگیری بالایی دارد. بنابراین، اگر میخواهید ولتاژ دقیقی را با این دستگاه اندازه بگیرید، بهتر است فرکانس سیگنال شما بسیار کمتر از ۱ مگاهرتز (مثلاً در حد ۱۰۰ تا ۲۰۰ کیلوهرتز) باشد. با در نظر گرفتن این ویژگی، این مدل برای عیبیابیهای فرکانس پایین یک گزینه مقرونبهصرفه و عالی محسوب میشود.
| اندازهگیری اتوماتیک (Automatic Measurements) | 4 parameters |
|---|---|
| پهنای باند (Bandwidth) | |
| فانکشن ژنوراتور داخلی (Built-in Function Generator) | NO |
| تعداد کانال (Channels) | |
| دقت بهره مستقیم (DC Gain Accuracy) | ±(5% + 0.2 div) |
| ولت متر دیجیتال (Digital Voltmeter) | Yes |
| سایز نمایشگر (display size) | |
| نوع نمایشگر (display type) | Color display, 240×320 |
| لاجیک آنالایزر (Logic Analyzer) | NO |
| ماکزیمم ولتاژ ورودی (Max input voltage) | Not specified |
| عمق حافظه (Memory depth) | |
| ضریب تضعیف پراب (Probe Attenuation Factors) | Not specified |
| زمان صعود (Rise time) | Not specified |
| نرخ نمونهبرداری (Sample rate) | |
| دیکدینگ باس سریال (Serial Bus Decoding) | Not specified |
| پورتهای ارتباطی (Standard Interfaces/Connectivity) | |
| دقت تایم بیس (Time Base Accuracy) | Not specified |
| محدوده تایم بیس (Time Base Range) | 2.5 µs/div to 10 s/div |
| صفحه لمسی (Touch Screen) | NO |
| انواع تریگر (Trigger Types) | Rising and falling edge |
| رزولوشن عمودی (Vertical Resolution) | Not specified |
| حساسیت عمودی (Vertical Sensitivity) | 300 mV/div – 100 V/div |
| نرخ ثبت شکل موج (Waveform capture rate) | Not specified |
| توابع ریاضی (Waveform math) | Not specified |
