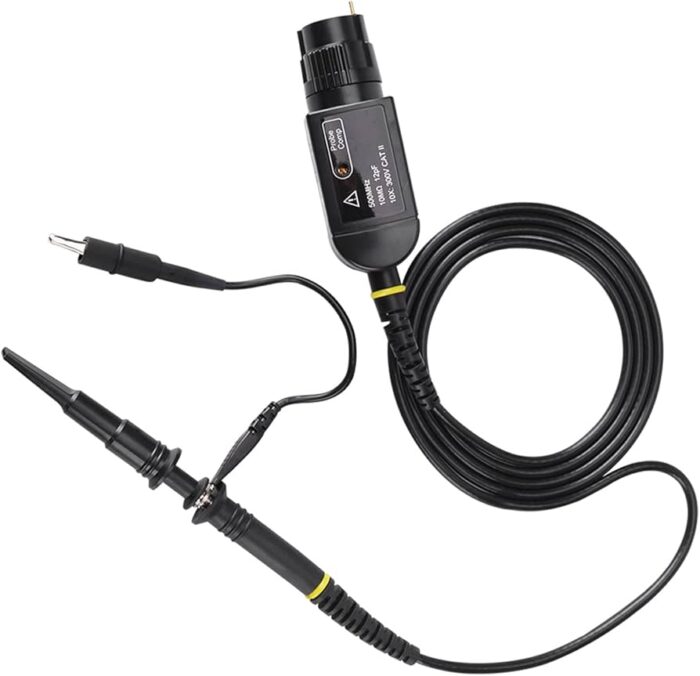

پراب اسیلوسکوپ پايونر (YPIOONEER) P6500

بررسی تخصصی و خرید پراب اسیلوسکوپ پايونر (YPioneer) P6500

پراب‌های با فرکانس کاری بالا همواره نقش حیاتی در تحلیل دقیق مدارها ایفا می‌کنند. پراب پسیو پایونر مدل P6500 یک دستگاه اندازه‌گیری با پهنای باند 500 MHz است که به عنوان یک جایگزین اقتصادی برای مدل‌های گران‌قیمت طراحی شده است . در همین ابتدا باید به این نکته مهم اشاره کنیم که YPioneer صرفاً یک تولیدکننده تجهیزات اندازه‌گیری اقتصادی است و این نام نباید با برند مشهور و جهانی Pioneer که در تولید سیستم‌های صوتی و الکترونیکی شناخته‌شده است، اشتباه گرفته شود . این ابزار با ارائه نسبت تضعیف ثابت 10X و زمان صعود بسیار سریع 0.7 ns، به مهندسان کمک می‌کند تا سیگنال‌های فرکانس بالا را با حداقل اعوجاج ارزیابی کنند .

در بخش مشخصات الکتریکی، امپدانس ورودی این تجهیز برابر با 10 MΩ است و ظرفیت خازنی آن در نسخه‌های اورجینال حدود 12 pF اندازه‌گیری شده است که تأثیر بارگذاری روی مدار را به حداقل می‌رساند . محدوده جبران‌سازی خازنی در این مدل از 9 pF تا 25 pF قابل تنظیم است که تطبیق آن با ورودی اکثر اسیلوسکوپ‌ها را بسیار ساده می‌سازد . این ویژگی‌ها آن را برای بررسی سیگنال‌های حساس در فرکانس‌های بالا بسیار کارآمد کرده است.

ساختار مکانیکی این دستگاه از فناوری تزریق یکپارچه پلاستیک بهره می‌برد که محل اتصال کابل به بدنه و کانکتور BNC را به خوبی مهر و موم کرده و دوام بالایی ایجاد می‌کند . طول کابل این مدل 122 سانتی متر است و با وزن خالصی در حدود 82 گرم طراحی شده است تا کمترین فشار را به پایه‌های قطعات وارد کند. بر روی کانکتور BNC این پراب یک پین تشخیص هوشمند تعبیه شده است که به اسیلوسکوپ‌های سازگار اجازه می‌دهد مقیاس را خودکار تنظیم کنند. همچنین پکیج لوازم جانبی این محصول شامل حلقه‌های رنگی و گیره زمین است که کاربری آن را در هر نوع سیستم امبدد (Embedded) آسان می‌سازد .

برای کالیبراسیون دقیق این دستگاه، مدار جبران‌ساز فرکانس بالا مجهز به 5 نقطه تنظیم در نظر گرفته شده است . با وجود تمام این فناوری‌ها، باید اشاره کرد که نسخه‌های کپی متعددی از این پراب با ظرفیت خازنی بالاتر از 14 pF و کابل‌های با افت بالا در بازار وجود دارند که عملکرد آن‌ها در فرکانس‌های بالای 100 MHz به شدت افت می‌کند و این تنوع کیفیت یک نقطه ضعف هنگام خرید است. با این حال، تهیه نسخه اورجینال این دستگاه با کیفیت ساخت عالی و پایداری فوق‌العاده در فرکانس 500 MHz، یک سرمایه‌گذاری بی‌نقص و خریدی هوشمندانه است که با دقت استثنایی خود، شما را از پرداخت هزینه‌های سنگین بی‌نیاز می‌کند. برای تجهیز میز کار خود با این دستیار حرفه‌ای، کارشناسان ما آماده ارائه مشاوره تخصصی به شما هستند.
