رزولوشن ۱۲ بیت (12-bit ADC) در اسیلوسکوپ؛ تفاوت واقعی ۴۰۹۶ پله ولتاژ با ۲۵۶ پله

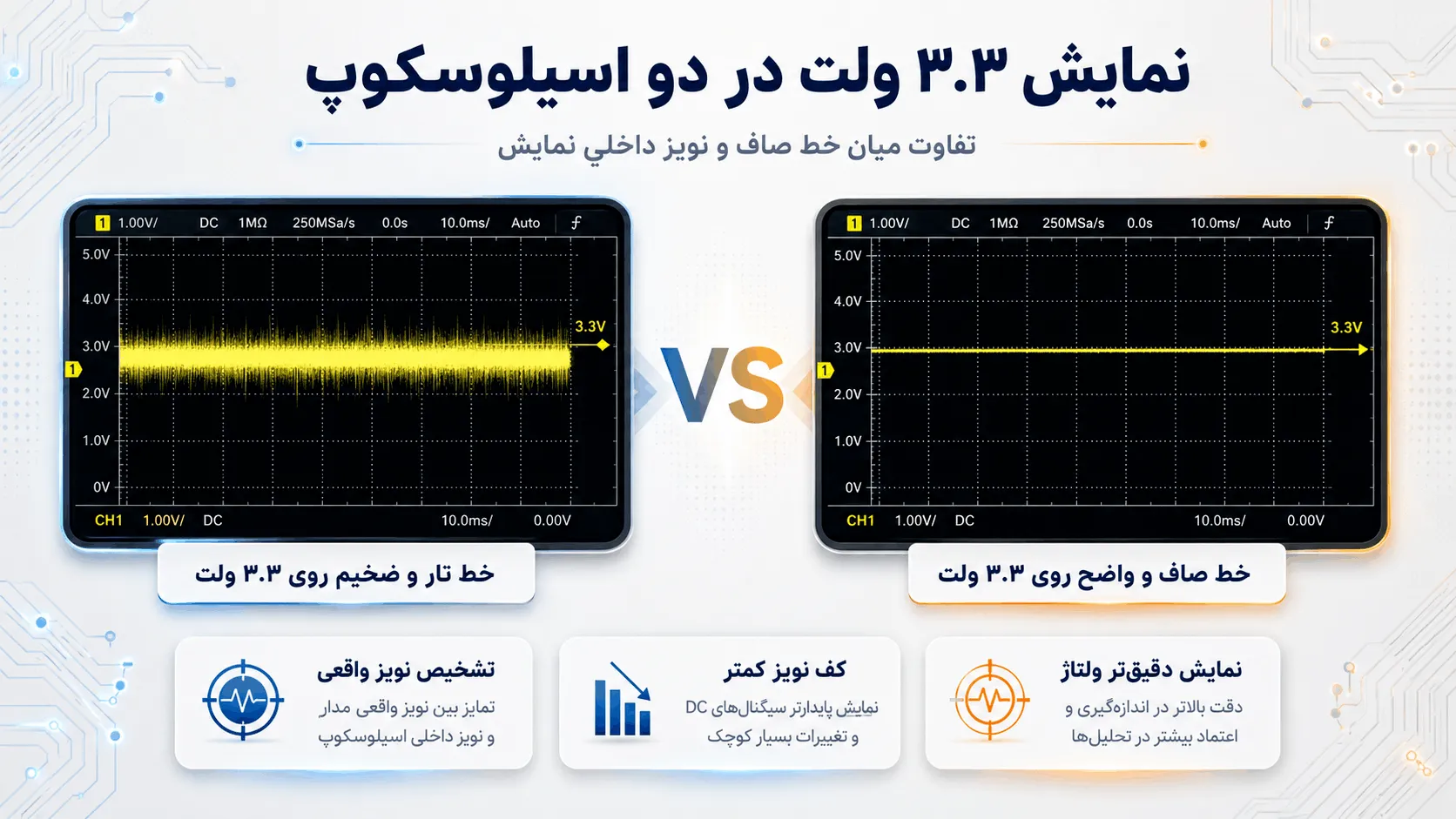

وقتی پراب را روی مسیر تغذیه ۳.۳ ولت یک میکروکنترلر می‌گذارید و روی صفحه اسیلوسکوپ، به جای یک خط صاف، یک نوار ضخیم و تار می‌بینید، اولین سوالی که در ذهن یک مهندس شکل می‌گیرد این است: این نویزِ مدار من است یا نویز داخلی خودِ اسیلوسکوپ؟

پاسخ به این سوال به رزولوشن عمودی دستگاه برمی‌گردد. در ارزیابی فنی یک اسیلوسکوپ، معمولاً تمرکز اصلی روی مشخصات محور زمان (مانند پهنای باند و نرخ نمونه‌برداری) است و رزولوشن محور ولتاژ (رزولوشن عمودی) کمتر مورد توجه قرار می‌گیرد؛ این در حالی است که رزولوشن عمودی، نقش تعیین‌کننده‌ای در تفکیک نویزها ایفا می‌کند. در بازار ابزار دقیق، اسیلوسکوپ‌ها عمدتاً با رزولوشن ۸ بیت یا ۱۲ بیت عرضه می‌شوند. برای بخش عمده‌ای از پروژه‌های الکترونیکی، یک اسیلوسکوپ ۸ بیتیِ استاندارد کاملاً شفاف و قدرتمند عمل می‌کند و تصویری واضح از رفتار مدار به شما می‌دهد. چالش صرفاً زمانی آغاز می‌شود که بخواهید در مقیاس‌های میکروسکوپی (مانند شکار ریپل‌های چند میلی‌ولتی) کار کنید؛ در این شرایط خاص، گام‌های ولتاژیِ معماری ۸ بیت ممکن است با نویز ظریفِ مدار ترکیب شوند و تشخیص منبع اصلی را کمی دشوار کنند. در واقع در این حالت است که کاربر نمی‌دادند که این نویز مربوط به مدار است یا نویز داخلی خود اسیلوسکوپ. چون هر دو نویز با هم ادغام شده‌اند.

در این مقاله، مبانی کارکرد مبدل‌های آنالوگ به دیجیتال (ADC) را بررسی می‌کنیم تا ببینیم جهش از رزولوشن ۸ بیت به ۱۲ بیت، در پروژه‌های حساسِ ابزار دقیق چه تغییری ایجاد می‌کند.

رزولوشن عمودی دقیقاً چیست؟

رزولوشن عمودی در اسیلوسکوپ تعیین می‌کند دستگاه، محور ولتاژ را به چند پله گسسته تقسیم کند. یک مبدل ۸ بیتی، ولتاژ را به ۲۵۶ سطح و مبدل ۱۲ بیتی آن را به ۴۰۹۶ سطح تفکیک می‌کند؛ این یعنی ۱۶ برابر دقت بالاتر برای تحلیل اجزای ریز سیگنال.

برای درک بهتر این مفاهیم، صفحه نمایش اسیلوسکوپ را مانند یک شبکه مختصات تصور کنید که محور افقی آن زمان و محور عمودی آن ولتاژ است. مبدل ADC وظیفه دارد مقدار لحظه‌ای سیگنال ورودی را روی این سطوح ولتاژیِ مشخص ثبت کند. هرچه تعداد این سطوح عمودی بیشتر باشد، شکل موج نهایی با نرمی و دقت بالاتری بازسازی می‌شود. در رزولوشن‌های پایین‌تر، دستگاه به جای نمایش یک منحنی پیوسته، تقریبی پلکانی از سیگنال را نشان می‌دهد.

مقایسه ۸ بیت با ۱۲ بیت

فرض کنید ولوم ولتاژ را روی مقیاس 1V/div تنظیم کرده‌اید. صفحه نمایش اسیلوسکوپ به طور استاندارد ۸ خانه عمودی دارد؛ بنابراین دستگاه در این لحظه یک پنجره‌ی ۸ ولتی را تحلیل می‌کند:

• در یک اسیلوسکوپ ۸ بیتی ($$2^8 = 256$$ پله): ولتاژ ۸ ولت تقسیم بر ۲۵۶ پله، گام‌های ۳۱.۲۵ میلی‌ولتی ایجاد می‌کند. این یعنی دستگاه، تغییرات ولتاژیِ کوچک‌تر از ۳۱.۲۵ میلی‌ولت را به عنوان یک پله مستقل ثبت نمی‌کند. اگر مدار شما نویزی با دامنه ۱۵ میلی‌ولت داشته باشد، روی صفحه به صورت یک نوار مات دیده می‌شود.
• در یک اسیلوسکوپ ۱۲ بیتی ($$2^{12} = 4096$$ پله): ولتاژ ۸ ولت تقسیم بر ۴۰۹۶ پله، گام‌های ۱.۹۵ میلی‌ولتی می‌سازد. حالا همان نویز ۱۵ میلی‌ولتی، روی ۷ پله‌ی ولتاژیِ مختلف تفکیک می‌شود و ساختار واقعی موج به وضوح قابل مشاهده است.

در کاربردهایی مانند بررسی خروجی سنسورها، تفاوت گام ۱.۹ میلی‌ولتی با ۳۱ میلی‌ولتی، تفاوت میان ثبت دقیق یک پدیده یا از دست دادن کامل آن داده است. اما اگر بخواهیم به صورت دقیق‌تری موضوع نویز و رزولوشن عمودی را بررسی کنیم باید با پارامتری به نام ENOB آشنا شویم که در نمایش دقیق شکل موج بسیار نقش مهمی را ایفا می‌کند.

پارامتر ENOB چیست و چرا در دیتاشیتِ اکثر دستگاه‌ها آن را پیدا نمی‌کنید؟

پارامتر ENOB یا «تعداد بیت مؤثر»، شاخصی برای سنجش نویز داخلی مبدل است. چون استخراج این نمودار نیازمند شرایط آزمایشگاهیِ کالیبره و بسیار گران‌قیمت است، ۹۰ درصد سازندگان اسیلوسکوپ در جهان، آن را فقط برای دستگاه‌های رده‌بالا منتشر می‌کنند. بنابراین عدم درج آن در کاتالوگ، به معنی ضعف دستگاه نیست. وقتی مشخصات فنی یک اسیلوسکوپ ۱۲ بیتی را بررسی می‌کنید، احتمالاً در جدول کاتالوگ فقط همان عدد اسمی (12-bit) را می‌بینید. در دنیای ابزار دقیق، بیت اسمی با بیت مؤثر (ENOB) تفاوت دارد؛ مبدل ۱۲ بیتی در واقعیت و زیر بارِ نویز مدار، عملکردی نزدیک به ۹ یا ۱۰ بیت ارائه می‌دهد.

شاید بپرسید: «پس چرا برندها نمودار ENOB را در دیتاشیت قرار نمی‌دهند؟» پاسخ در کلاس قیمتیِ تجهیزات است. تست و مستندسازیِ دقیق ENOB، فرآیندی زمان‌بر است که معمولاً فقط برای اسیلوسکوپ‌های بسیار گران‌قیمت انجام می‌شود.

پس چگونه بفهمیم اسیلوسکوپ ما در عمل چند بیت برای رزولوشن عمودی ارائه می‌دهد؟ در بررسی مدل‌های اقتصادی و میان‌رده (نظیر تولیدات هانتک، یونیتی یا سری‌های پایه ریگول)، مهندسان باتجربه صرفاً به ارقام درج‌شده در کاتالوگ اکتفا نمی‌کنند؛ بلکه برای ارزیابی دقیق‌تر، عملکرد دستگاه را از طریق «تست عینی کف نویز» در شرایط واقعی می‌سنجند. این تست به این صورت است که وقتی پراب دستگاه ورودیِ صفر دارد، هرچه ضخامتِ نوارِ موج روی مانیتور باریک‌تر باشد، یعنی طراحی Front-End دستگاه موفق‌تر بوده و بیت مؤثر آن در وضعیت سالم‌تر و بالاتری قرار دارد.

در چه پروژه‌هایی اسیلوسکوپ ۸ بیتی محدودیت ایجاد می‌کند؟

اسیلوسکوپ‌های ۸ بیتی برای بررسی سیگنال‌های دیجیتال و لاجیک استاندارد، انتخابی ایده‌آل و کاملاً پاسخگو هستند؛ اما در پروژه‌هایی که نیازمند مانیتورینگ همزمان ولتاژهای بزرگ در کنار سیگنال‌های بسیار کوچک است، با محدودیت تفکیک‌پذیری مواجه می‌شوند. این محدودیت عمدتاً در طراحی منابع تغذیه، آنالیز فرکانسی دقیق و مدارات سنسوریِ حساس نمایان می‌شود.

طراحی منابع تغذیه سوئیچینگ (SMPS) و آشکارسازی ریپل‌های چند میلی‌ولتی

مهندسانی که روی منابع تغذیه سوئیچینگ کار می‌کنند، به خوبی با چالش اندازه‌گیری ریپل ولتاژ خروجی آشنا هستند. در این مدارات، شما معمولاً با یک باس ولتاژِ نسبتاً بزرگ (مثلاً ۱۲ یا ۲۴ ولت) سروکار دارید که یک نوسانِ چند میلی‌ولتی روی آن سوار شده است.

اگر مقیاس عمودی را برای مشاهده کل دامنه ۱۲ ولت تنظیم کنید، یک دستگاه ۸ بیتی به دلیل داشتن گام‌های کوانتاسیونِ بزرگ‌تر، دیگر قادر به تفکیک ریپل‌های ظریف نخواهد بود و آن‌ها را به صورت خطوطی مات نشان می‌دهد. برای این نوع تست‌های دقیق که نیازمند محیط آزمایشگاهی و اتصال پراب با حداقل اندوکتانس مسیر زمین است، استفاده از یک اسیلوسکوپ رومیزی با معماری ۱۲ بیت، رفتار گذرا و نویزهای سوئیچینگ را با وضوح خیره‌کننده‌ای ثبت می‌کند.

آنالیز فرکانسی (FFT)؛ وقتی ۱۲ بیت، کف نویز را پایین می‌آورد

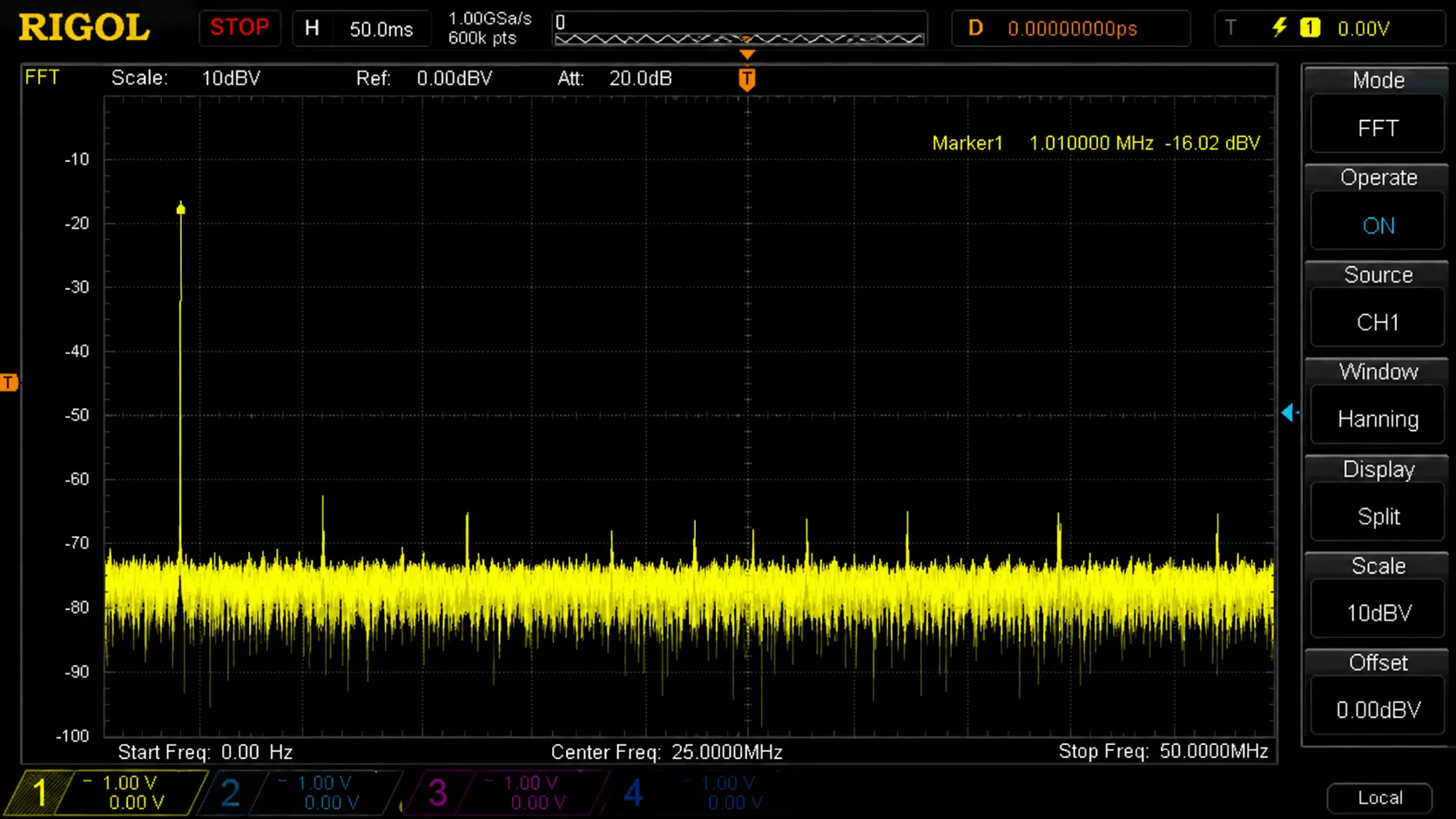

تابع FFT در اسیلوسکوپ، ابزاری حیاتی برای پیدا کردن هارمونیک‌های مزاحم و تداخلات الکترومغناطیسی (EMI) است. با این حال، در معماری ۸ بیتی، خطای محاسباتیِ خود مبدل باعث ایجاد یک کف نویز (Noise Floor) کاذب در پایین نمودار فرکانسی می‌شود. این کف نویزِ بالا، سیگنال‌های ضعیف و هارمونیک‌های کوچک را در خود پنهان می‌کند و شما عملاً متوجه حضور آن‌ها در مدار نمی‌شوید.

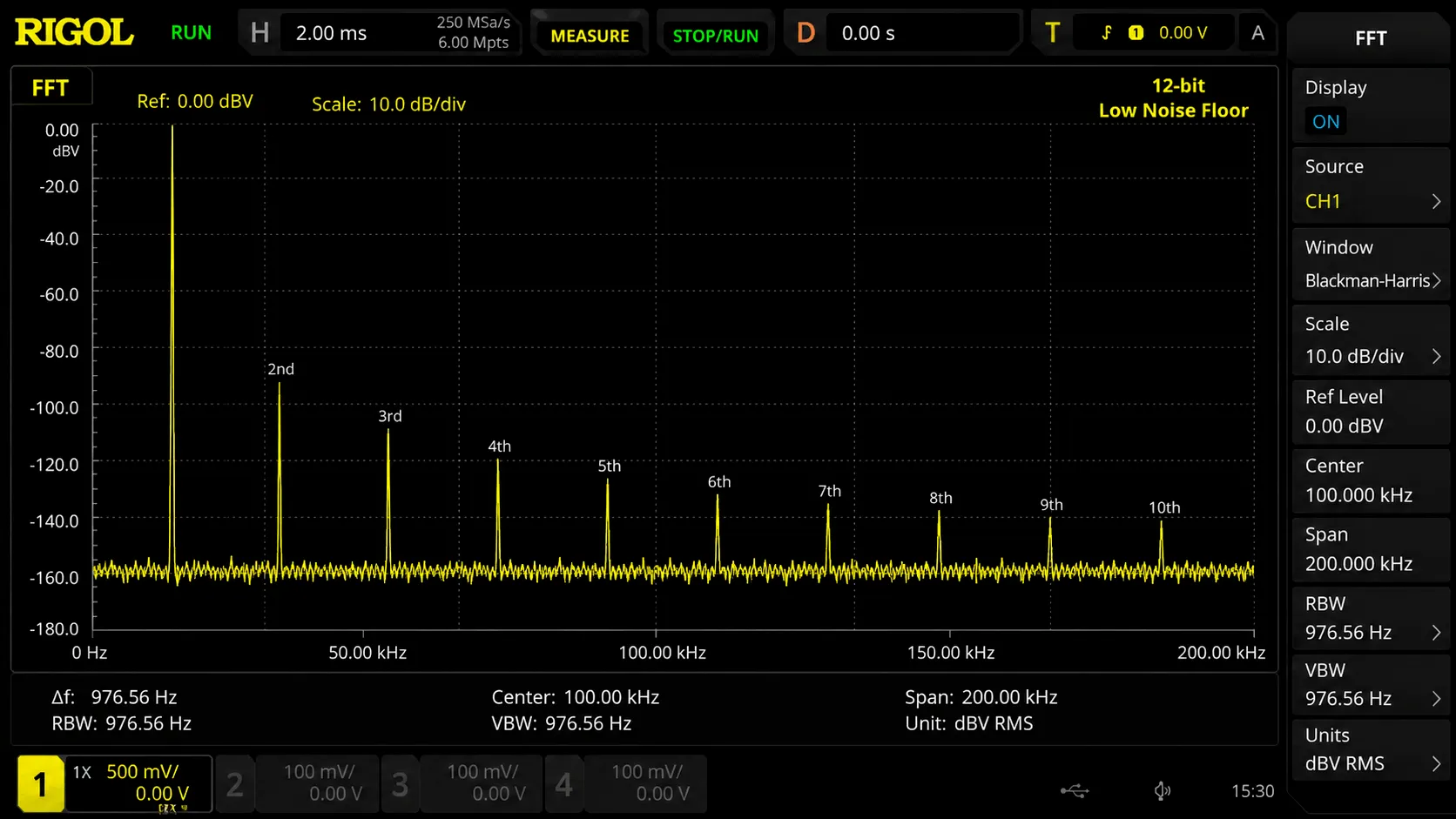

با ارتقا به رزولوشن ۱۲ بیت، محدوده دینامیکی (Dynamic Range) دستگاه به شکل محسوسی گسترش می‌یابد و کف نویز پایین می‌رود؛ در نتیجه هارمونیک‌های ریزی که قبلاً قابل مشاهده نبودند، به وضوح از زیر نویزها بیرون می‌آیند.

عیب‌یابی مدارات ابزار دقیق و سنسورهای جریان‌پایین

خروجی بسیاری از سنسورهای صنعتی، استرین‌گیج‌ها یا تجهیزات پزشکی، سیگنال‌هایی در محدوده میکروولت یا میلی‌ولتِ پایین است. در این مدارات، کوچک‌ترین تغییرات دامنه، حاوی اطلاعات مهمی است که باید پیش از ورود به طبقه تقویت‌کننده (Op-Amp) بررسی شود. یک اسیلوسکوپ ۸ بیتی استاندارد در این مقیاس‌های بسیار کوچک، ممکن است شکل موج را با اعوجاج یا حالت پله‌پله شدن نمایش دهد. در چنین مواردی که رزولوشن ولتاژ اولویت اول است، مبدل ۱۲ بیتی اجازه می‌دهد شکل واقعی سیگنال سنسور را به صورت یک منحنی پیوسته ارزیابی کنید و تفاوت تغییرات فیزیکی را از نویز محیط تشخیص دهید.

کالبدشکافی یک سیگنال واحد؛ تست عینی ۸ بیت در برابر ۱۲ بیت

در یک مقایسه عملی روی موج مربعی، دستگاه ۸ بیتی نویزهای ریز روی لبه‌های سیگنال را به صورت یک نوار مات نشان می‌دهد. اما در همان مقیاس ولتاژ، مبدل ۱۲ بیتی به دلیل داشتن رزولوشن بالاتر، دقیقاً شکل و دامنه هر پیک نویز را تفکیک و رسم می‌کند.

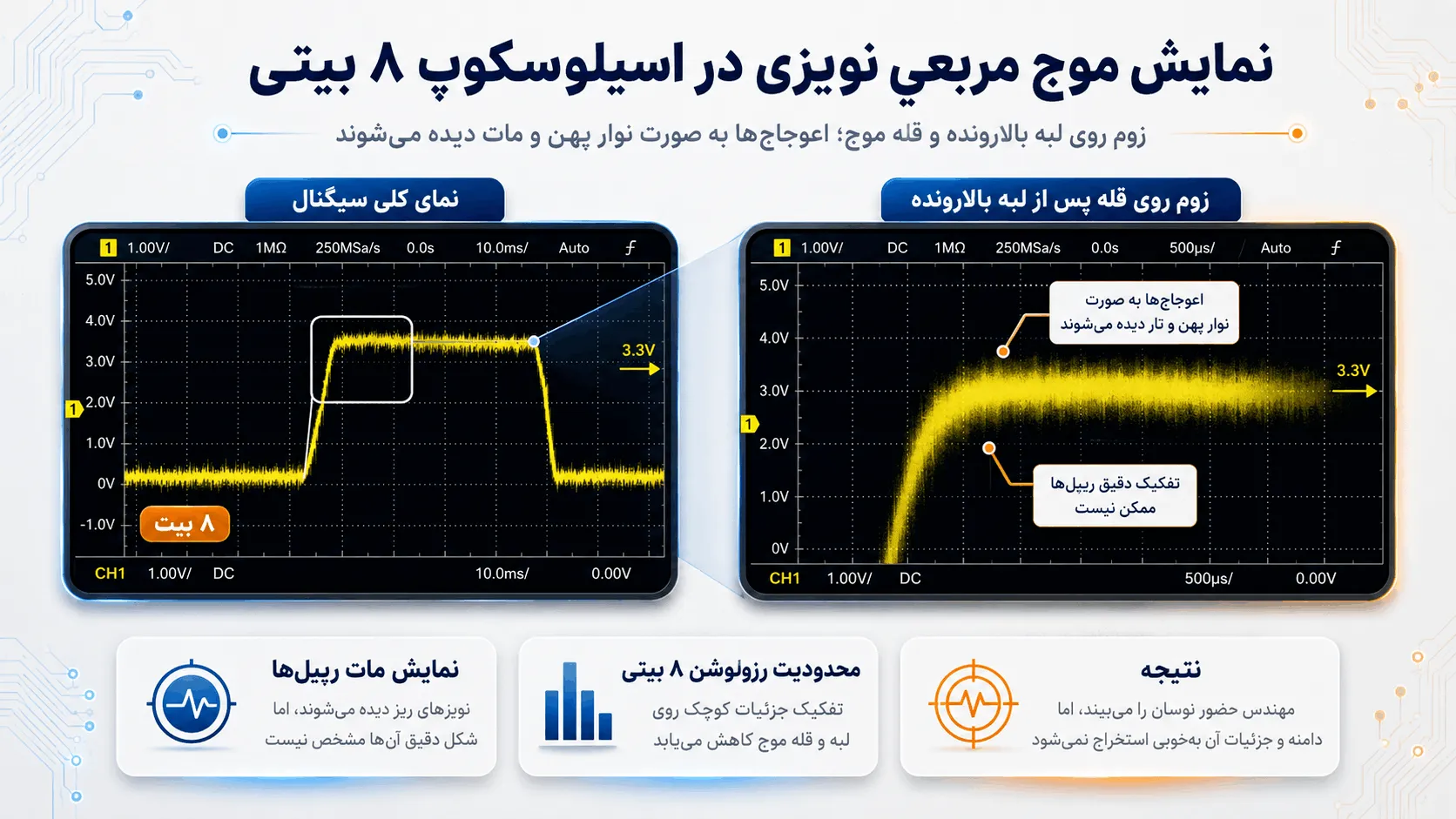

بیایید تئوری‌ها را کنار بگذاریم و یک موج مربعیِ آغشته به نویز را به هر دو دستگاه متصل کنیم. هدف ما بررسی دقیقِ لبه‌ی بالارونده (Rising Edge) و مشاهده‌ی نوسانات ریز در نقطه اوج موج است. وقتی با دستگاه ۸ بیتی روی قله‌ی موج زوم می‌کنیم، اعوجاج‌ها به صورت یک نوار پهن و تار دیده می‌شوند. مهندس متوجه حضور نوسان در مدار می‌شود، اما نمی‌تواند فرکانس یا دامنه دقیقِ آن ریپل‌ها را استخراج کند.

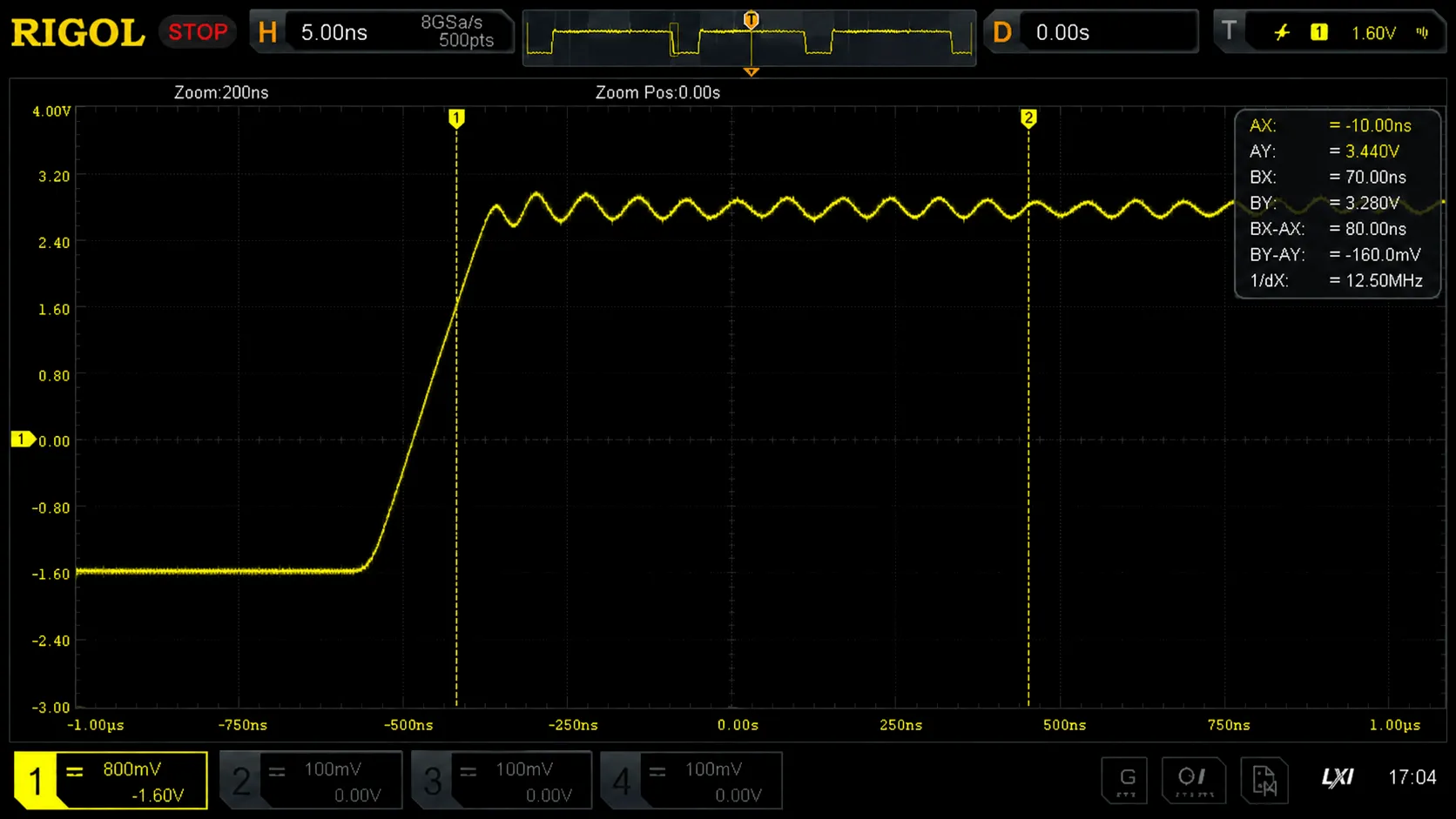

همین سیگنال در دستگاه ۱۲ بیتی، رفتار کاملاً متفاوتی نشان می‌دهد. آن نوار مات، حالا به چندین موج سینوسیِ کوچک و پیوسته تبدیل می‌شود و شما می‌توانید به راحتی با کرسرها (Cursors) دامنه و فرکانسِ دقیق آن‌ها را اندازه‌گیری کنید.

این تست عینی نشان می‌دهد که اسیلوسکوپ ۸ بیتی برای بررسی تایمینگ و رفتار کلی سیگنال ابزاری بی‌نقص است؛ اما برای جراحیِ نویزها و استخراج مقادیر دقیقِ آن‌ها، به وضوحِ ۱۲ بیت نیاز داریم.

کدام برندها بازی اسیلوسکوپ‌های ۱۲ بیتی را در ایران عوض کردند؟

برندهای معتبر جهانی با معرفی سری‌های جدید، انحصار اسیلوسکوپ‌های ۱۲ بیتی‌ گران‌قیمت را شکستند. سیگلنت با سری HD، استاندارد کف نویز را ارتقا داد و ریگول با سری DHO، این فناوری را در دسترس طیف وسیعی از مهندسان و دانشجویان قرار داد. تا چند سال پیش، داشتن یک اسیلوسکوپ با رزولوشن بالا مساوی با پرداخت هزینه‌های هنگفت بود. اما امروز معماری سخت‌افزاری تغییر کرده و برندهای مطرحِ بازار ایران رقابت جذابی را در این حوزه آغاز کرده‌اند.

سری HD سیگلنت (Siglent)

وقتی از معماری ۱۲ بیت حرف می‌زنیم، اسیلوسکوپ‌های سیگلنت با معرفی سری SDS1000X HD و مدل‌های بالاترِ آن، یکی از موفق‌ترین پیاده‌سازی‌های سخت‌افزاری را به بازار عرضه کردند.
نقطه قوت این سری صرفاً عدد ۱۲ بیت نیست، بلکه طراحیِ ایزوله و فوق‌العاده کم‌نویزِ طبقه ورودی (Front-End) است که اجازه می‌دهد دستگاه، بالاترین بیت مؤثر (ENOB) را در این رده قیمتی ثبت کند.

سری DHO ریگول (Rigol)

شاید یکی از مهم‌ترین اتفاقات بازار، معرفی سری DHO800 و DHO900 توسط اسیلوسکوپ‌های ریگول بود. این برند توانست با یک طراحی فشرده و پلتفرم نوین، کف قیمتِ معماری ۱۲ بیت را به شکل چشمگیری کاهش دهد. این سری برای مهندسانی که با بودجه محدود نیاز به تحلیل سیگنال‌های ضعیف دارند، یک انتخاب استراتژیک است و امکانات تحلیلِ رزولوشن‌بالا را به میز کارهای خانگی و کارگاه‌های کوچک آورد.

نگاهی به سری XDS اوون (OWON)

برند اوون خیلی پیش‌تر از داغ شدن تبِ ۱۲ بیت‌ها، سری XDS خود را روانه بازار کرده بود. این مدل‌ها به دلیل ارائه رزولوشن‌های ۱۲ و حتی ۱۴ بیتی در کنار امکانات چندمنظوره، جایگاه خاصی در بین متخصصان پیدا کردند. اگرچه معماری پردازشیِ آن‌ها با مدل‌های نسل جدید متفاوت است، اما همچنان برای کاربردهای دانشگاهی و پروژه‌هایی که حساسیت ولتاژی بالایی می‌طلبند، گزینه‌ای اثبات‌شده محسوب می‌شوند.

چک‌لیست تصمیم‌گیری | آیا خرید اسیلوسکوپ ۱۲ بیتی برای شما منطقی است؟

خرید اسیلوسکوپ ۱۲ بیتی برای طراحی منابع تغذیه سوئیچینگ، تحلیل سنسورهای دقیق و بررسی هارمونیک‌ها کاملاً ضروری است. اما برای تعمیرات موبایل، بررسی سیگنال‌های دیجیتال و لاجیک، خرید یک اسیلوسکوپ ۸ بیتیِ باکیفیت تصمیم عاقلانه‌تری است و بودجه شما را حفظ می‌کند. پیش از آنکه تحت تاثیر جذابیتِ رزولوشن‌های بالا قرار بگیرید، باید نوع پروژه‌های خود را روی میز کار دقیقاً مشخص کنید. ارتقا به معماری ۱۲ بیت همیشه بهترین تصمیم نیست و گاهی مدیریت بودجه برای خرید تجهیزات دیگر اهمیت بیشتری دارد.

برای یک انتخاب هوشمندانه، این چک‌لیست مشاوره‌ای را پیش از خرید مرور کنید:

• طراحی منابع تغذیه و آنالیز EMI: اگر روزمره با ریپل‌های میلی‌ولتی و نویزهای فرکانس‌بالا درگیر هستید، ۱۲ بیت برای شما یک سرمایه‌گذاری قطعی و ابزار کارِ روزانه است.
• کار با میکروکنترلرها و سیگنال‌های دیجیتال: بررسی پروتکل‌هایی مانند I2C و SPI یا تایمینگ مدارات منطقی، تنها به تشخیص سطوح صفر و یک نیاز دارد و یک دستگاه ۸ بیتی به بهترین شکل آن را انجام می‌دهد.
• تعمیرات عمومی و بردهای لوازم خانگی: در این سطح از عیب‌یابی، پهنای باند و سرعت به‌روزرسانی تصویر اولویت بالاتری نسبت به رزولوشن ولتاژ دارند.

اگر با بررسی این موارد نیاز اصلی خود را شناسایی کرده‌اید، می‌توانید برای بررسی دقیق‌تر مشخصات، مقایسه قیمت‌ها و اعمال فیلترهای تخصصی، به بخش خرید اسیلوسکوپ در فروشگاه مراجعه کنید و دستگاه متناسب با پروژه‌تان را بیابید.

کلام آخر | انتخاب ابزار بر اساس واقعیتِ میز کار

تفاوت ۸ بیت و ۱۲ بیت، تفاوت بین یک دستگاه کارآمد و ناکارآمد نیست؛ بلکه مرزِ بین «دیدن تصویر کلی سیگنال» و «مشاهده بافت میکروسکوپیِ نویزها» است. مبدل‌های ۸ بیتی همچنان ابزار اصلی و کاملاً قابل‌اتکای بخش عمده‌ای از آزمایشگاه‌ها و کارگاه‌های تعمیراتی محسوب می‌شوند.

با این حال، اگر پروژه‌های شما به سطحی رسیده که نوساناتِ ظریفِ مدار در روند کار اختلال ایجاد می‌کنند، زمان آن فرا رسیده که با ارتقای رزولوشن، دیدِ شفاف‌تری به رفتار الکترونیکی برد خود پیدا کنید.

تیم فنی ما همواره آماده است تا با بررسی نوع پروژه‌های شما، منطقی‌ترین گزینه برای کی خرید اسیلوسکوپ را به شما پیشنهاد دهد تا بودجه خود را دقیقاً برای نیازه دارید هزینه کنید.

سوالات متداول

۱. آیا رزولوشن ۱۲ بیت باعث کند شدن نرخ به‌روزرسانی تصویر (Waveform Capture Rate) می‌شود؟
بله، تا حدودی. پردازش داده‌های ۱۲ بیتی بار پردازشی سنگین‌تری برای دستگاه به همراه دارد. با این حال، برندهای معتبر با استفاده از تراشه‌های اختصاصی (ASIC)، این افت سرعت را در نسل‌های جدید تا حد زیادی جبران کرده‌اند.

۲. آیا پراب‌های معمولی برای کار با اسیلوسکوپ ۱۲ بیتی مناسب هستند؟
برای بهره‌برداری کامل از دقت ۱۲ بیت، مسیر اتصال شما باید حداقلِ نویزپذیری را داشته باشد. استفاده از پراب‌های استاندارد بدون رعایت اصول اتصال زمینِ کوتاه (Ground Spring)، باعث ورود نویز محیط شده و دقتِ بالای مبدل را بی‌اثر می‌کند.

۳. تفاوت حالت High-Res نرم‌افزاری در مدل‌های ۸ بیتی با ADC سخت‌افزاری ۱۲ بیتی چیست؟
حالت High-Res با میانگین‌گیری ریاضی از نمونه‌های مجاور، نویز را کاهش داده و رزولوشن را به صورت مجازی تا ۱۲ بیت بالا می‌برد، اما پهنای باند دستگاه به شدت افت می‌کند. در مقابل، مبدل سخت‌افزاری ۱۲ بیتی این دقت را به صورت آنی و بدون قربانی کردن پهنای باند ارائه می‌دهد.
