راهنمای جامع انواع پراب اسیلوسکوپ و اصول انتخاب پراب مناسب

پراب اسیلوسکوپ دقیقاً چه کاری انجام می‌دهد؟

پراب اسیلوسکوپ صرفاً یک سیم رابط نیست؛ بلکه شبکه‌ای دقیق برای تطبیق امپدانس است. وظیفه اصلی پراب، انتقال سیگنال از مدار به دستگاه با کمترین نویز و اثر بارگذاری است تا شکل موج نمایش‌داده‌شده دقیقاً مطابق با رفتار واقعی مدار باشد.

برای درک بهتر، باید بدانید هر سیم معمولی خاصیتی ناخواسته به نام خازن پارازیتی دارد که مانند یک فیلتر پایین‌گذر عمل می‌کند.

اگر به جای پراب از یک سیم عادی استفاده کنید، این خازن فرکانس‌های بالای سیگنال را تضعیف کرده و لبه‌های تیز پالس‌ها را روی نمایشگر کاملاً گرد و نامفهوم نشان می‌دهد.

موضوع مهم بعدی، جریانِ مدار شماست. هر ابزار اندازه‌گیری وقتی به مدار وصل می‌شود، مقداری جریان به سمت خود می‌کشد.

اگر این جریان زیاد باشد، ولتاژ نقاط مختلف افت کرده و رفتار طبیعی سیستم مختل می‌شود؛ اتفاقی که به آن اثر بارگذاری (Loading Effect) می‌گویند.

پراب‌های استاندارد با ایجاد مقاومت ورودی بسیار بالا (معمولاً بین ۱ تا ۱۰ مگاهم) این مشکل را حل می‌کنند.

این مقاومتِ بالا مثل یک سد محکم عمل کرده و اجازه نمی‌دهد اسیلوسکوپ جریانی از مدار بکشد؛ در نتیجه مدار اصلاً متوجه حضور پراب نشده و کارکرد عادی خودش را نشان می‌دهد.

پراب‌های پسیو (Passive) | ابزار اصلی آزمایشگاه‌های الکترونیک

پراب‌های پسیو بدون نیاز به منبع تغذیه خارجی کار می‌کنند و از شبکه مقاومت و خازن برای تضعیف سیگنال بهره می‌برند. این پراب‌ها قیمت مقرون‌به‌صرفه‌ای دارند و برای اندازه‌گیری ولتاژهای عمومی تا فرکانس ۵۰۰ مگاهرتز در مدارهای آنالوگ و دیجیتال بهترین انتخاب محسوب می‌شوند.

ما همیشه به مهندسان پیشنهاد می‌کنیم که برای کارهای روتین آزمایشگاهی و بررسی سیگنال‌های میکروکنترلری، روی این پراب‌ها حساب کنند. ساختار ساده آن‌ها باعث می‌شود دوام بسیار بالایی در برابر خطاهای کاربری و نوسانات داشته باشند.

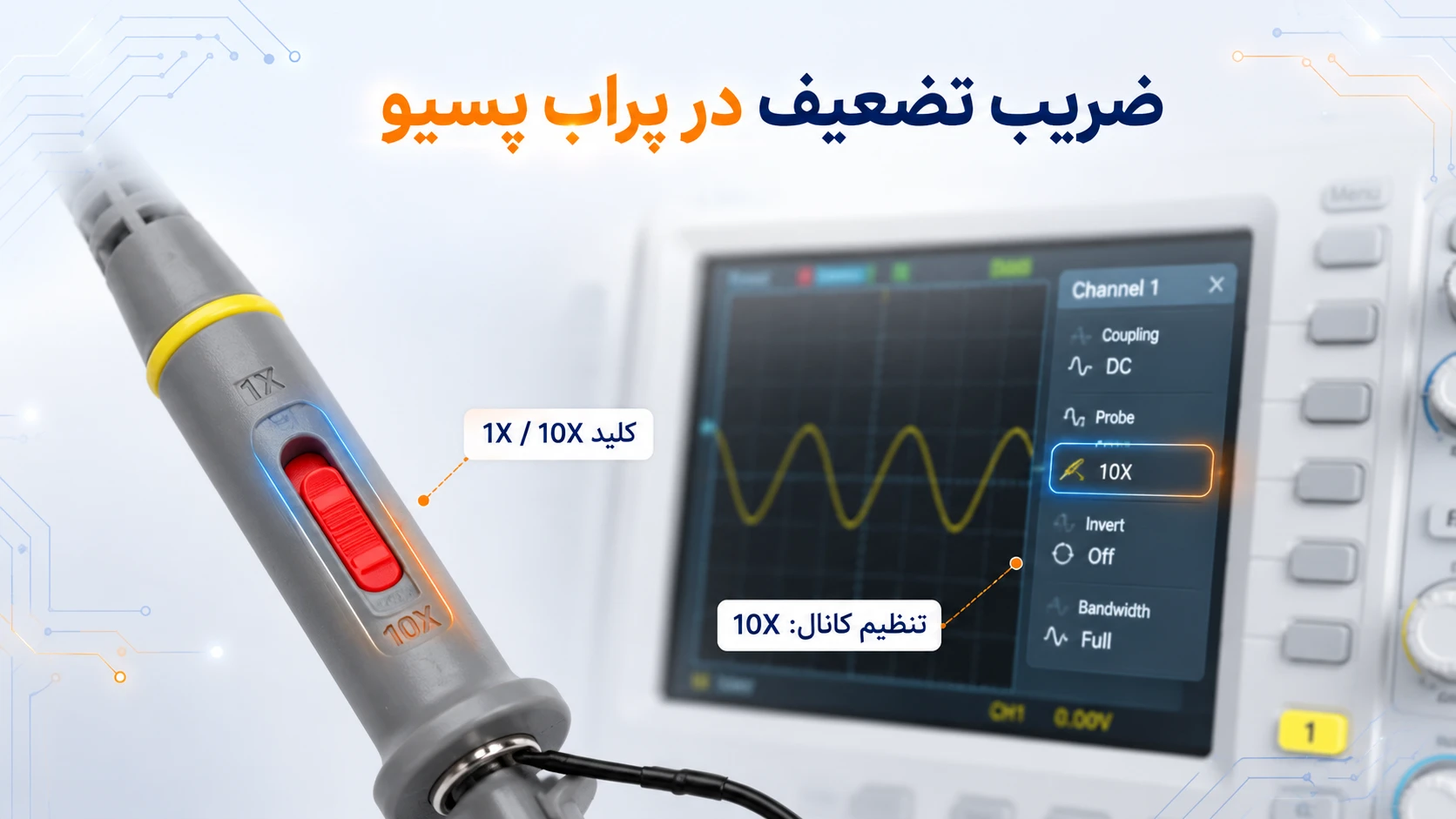

ضریب تضعیف در پراب پسیو چه تاثیری دارد؟

ضریب تضعیف یکی از مهم‌ترین پارامترهایی است که در زمان کار با پراب‌های پسیو باید به آن دقت کنید.

در مدل‌های استاندارد و محبوبی مانند پراب اسیلوسکوپ P6100 یا پراب هانتک PP150، کاربر باید ضریب تضعیف را به‌صورت دستی هم روی بدنه پراب (مثلاً روی حالت 10X) و هم در منوی کانال اسیلوسکوپ تنظیم کند.

اگر این همگام‌سازی بین پراب و دستگاه انجام نشود، اعدادی که روی نمایشگر می‌بینید کاملاً اشتباه خواهند بود.

با این حال، در برخی از پراب‌های پیشرفته‌تر نیازی به این کار نیست؛ چرا که پین‌های حسگر خاصی در قسمت کانکتور BNC آن‌ها تعبیه شده است.

به محض اتصال این پراب‌های هوشمند، خود پراب ضریب تضعیف را به اسیلوسکوپ می‌فهماند و دستگاه به‌صورت خودکار مقیاس ولتاژ را تنظیم می‌کند تا احتمال خطای انسانی در محیط‌های شلوغ صنعتی به صفر برسد.

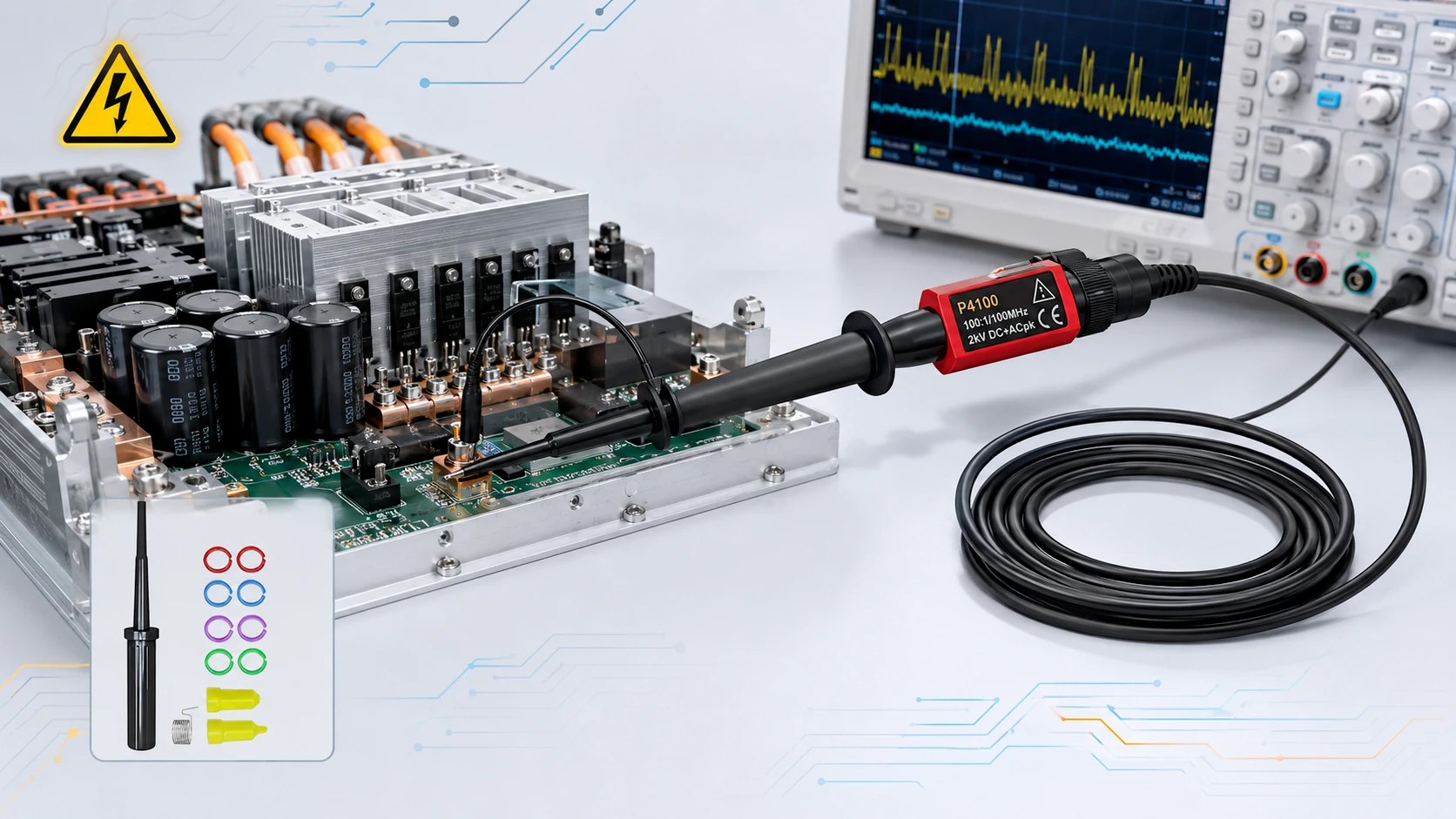

پراب‌های ولتاژ بالا (High Voltage) | ایمنی در مدارهای قدرت

پراب ولتاژ بالا نوعی پراب تخصصی با ضرایب تضعیف سنگین (مانند 100X یا 1000X) است.

این پراب‌ها برای اندازه‌گیری ایمن سیگنال‌هایی با دامنه بسیار زیاد طراحی شده‌اند و از سوختن ورودی حساس اسیلوسکوپ در مدارهای قدرت به طور کامل جلوگیری می‌کنند.

اغلب پراب‌های پسیو معمولی نهایتاً تا ۳۰۰ یا ۴۰۰ ولت را تحمل می‌کنند.

وقتی قصد دارید سیگنال‌های مربوط به درایور موتورها، اینورترها یا شبکه‌های قدرت را بررسی کنید، اتصال پراب معمولی مستقیماً به کانال‌های اسیلوسکوپ شما آسیب می‌زند.

در این شرایط، ما استفاده از پراب‌هایی با ضریب تضعیف بالا مانند پراب اسیلوسکوپ پایونر (YPIONEER) P4100 را پیشنهاد می‌دهیم.

این مدل‌ها ولتاژهای بالا را پیش از ورود به دستگاه، صد یا هزار برابر کوچک می‌کنند تا بتوانید شکل موج‌های پرخطر را در کمال امنیت تحلیل کنید.

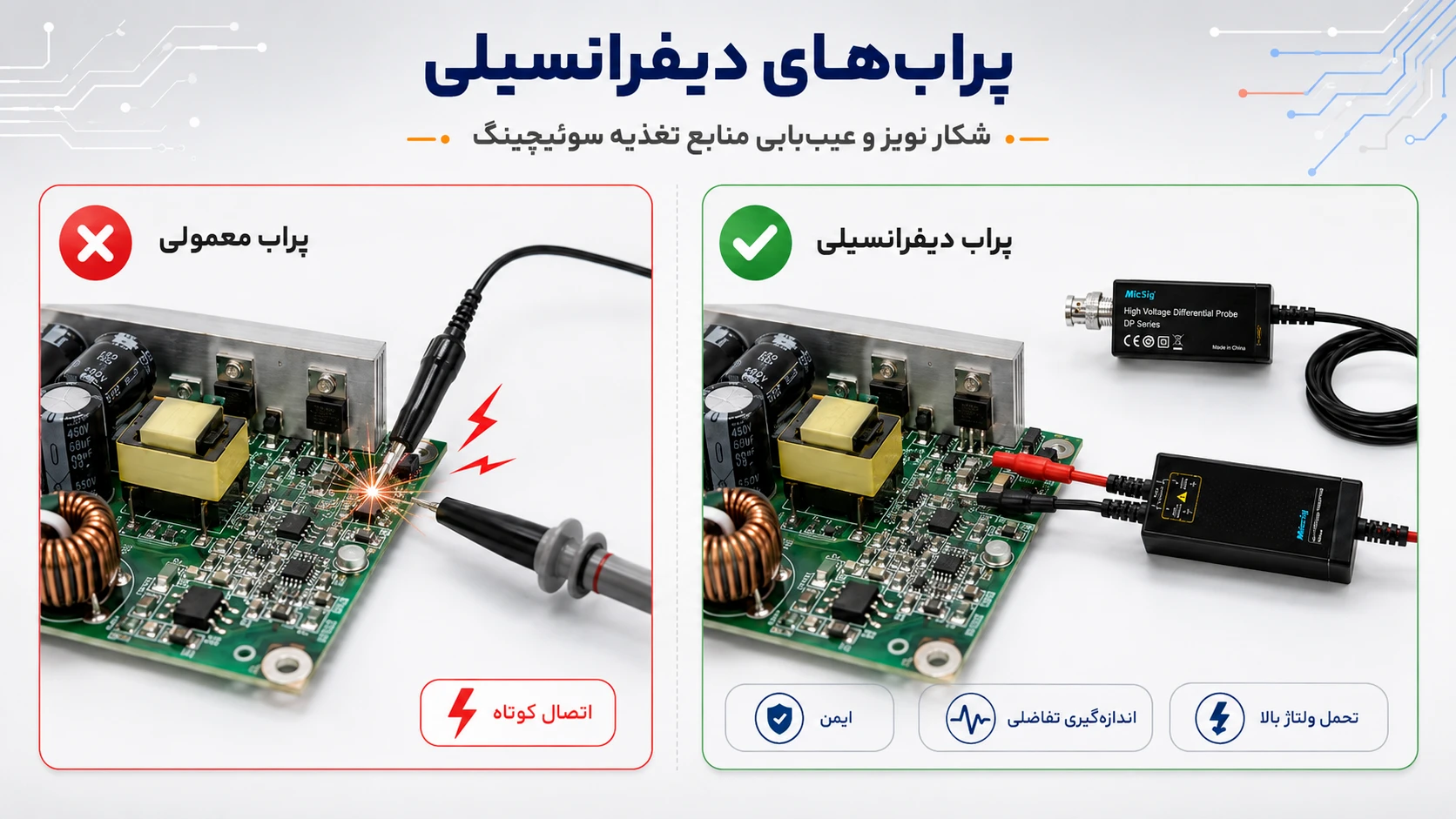

پراب‌های دیفرانسیلی | شکار نویز و عیب‌یابی منابع تغذیه سوئیچینگ

پراب دیفرانسیلی به جای اندازه‌گیری ولتاژ نسبت به زمین، اختلاف پتانسیل بین دو نقطه مشخص از مدار را می‌خواند.

این تجهیزات با حذف نویز حالت مشترک (CMRR)، برای تحلیل مدارهای بدون ایزولاسیون و منابع تغذیه سوئیچینگ کاملاً ضروری هستند.

چرا در مدارهای بدون ایزولاسیون نباید از پراب معمولی استفاده کرد؟

هنگام کار با منابع تغذیه و مداراتی که زمین ایزوله ندارند، نمی‌توانید گیره سوسماری پراب معمولی را به هر جایی وصل کنید.

این گیره مستقیماً به زمین ارت اسیلوسکوپ متصل است و اتصال آن به نقاط دارای ولتاژ شبکه، باعث اتصالی کوتاه و آسیب جدی به مدار و دستگاه می‌شود.

پراب‌های دیفرانسیلی این مشکل بزرگ را با داشتن دو ورودی مجزا (مثبت و منفی) حل کرده‌اند.

هیچ‌کدام از این ورودی‌ها به زمین ارت دستگاه متصل نیستند؛ بنابراین می‌توانید آن‌ها را با خیال راحت مستقیماً به دو سر یک قطعه (مثلاً ماسفت در بخش هاتِ سوئیچینگ) متصل کنید. برای تعمیرات تخصصی اینورترها و بررسی دقیق سیگنال‌های پرنویز، پیشنهاد می‌کنیم سراغ گزینه‌های استاندارد صنعتی بروید.

مدل‌هایی مثل پراب دیفرانسیلی میکسیگ DP7000 (MICSIG) یا پراب دیفرانسیلی اسیلوسکوپ هانتک (HANTEK) HT-8050 به دلیل داشتن ضریب دفع نویز بالا، شکل موجی کاملاً تمیز و واقعی به شما تحویل می‌دهند.

پراب جریان | اندازه‌گیری دقیق بدون نیاز به قطع کردن مدار

پراب جریان اسیلوسکوپ ابزاری است که میدان مغناطیسی اطراف سیم را به ولتاژ معادل تبدیل می‌کند.

این پراب‌ها با استفاده از سنسور اثر هال، به مهندسان اجازه می‌دهند تا بدون قطع کردن مسیر مدار، جریان عبوری را با دقت بسیار بالایی تحلیل کنند.

روش سنتی اندازه‌گیری جریان، استفاده از مقاومت شنت (Shunt) است.

شنت یک مقاومت بسیار دقیق و کم‌اهم است که برای استفاده از آن، باید حتماً سیم را قطع کرده و قطعه را به‌صورت سری در مسیر قرار دهید. با عبور جریان از شنت، افت ولتاژی ایجاد می‌شود که دستگاه آن را خوانده و به جریان تبدیل می‌کند.

اما مشکل اینجاست که در مدارهای قدرت، این مقاومت به شدت داغ می‌شود و با ایجاد افت ولتاژ، رفتار مدار را تغییر می‌دهد.

به همین دلیل، برای بررسی جریان راه‌اندازی (Inrush Current) یا تعمیرات تخصصی خودرو، بریدن سیم و اضافه کردن یک قطعه اضافی اصلاً ایمن و منطقی نیست.

اینجاست که پراب‌های کلمپی به کمک ما می‌آیند. فک این پراب‌ها به‌راحتی دور سیم باز و بسته می‌شود و می‌توانید در کسری از ثانیه، بدون دستکاری فیزیکی، رفتار جریان را رصد کنید.

بسته به رنج جریان مدنظرتان، پیشنهاد می‌کنیم از مدل‌های استانداردی مثل پراب جریان میکسیگ CP2100B (MICSIG) یا پراب کلمپی جریان اسیلوسکوپ اوون (OWON) CP024 استفاده کنید.

اگر بودجه محدودتری دارید، پراب جریان اسیلوسکوپ هانتک (HANTEK) CC-65 انتخاب بسیار هوشمندانه‌ای برای محیط‌های تعمیرگاهی است.

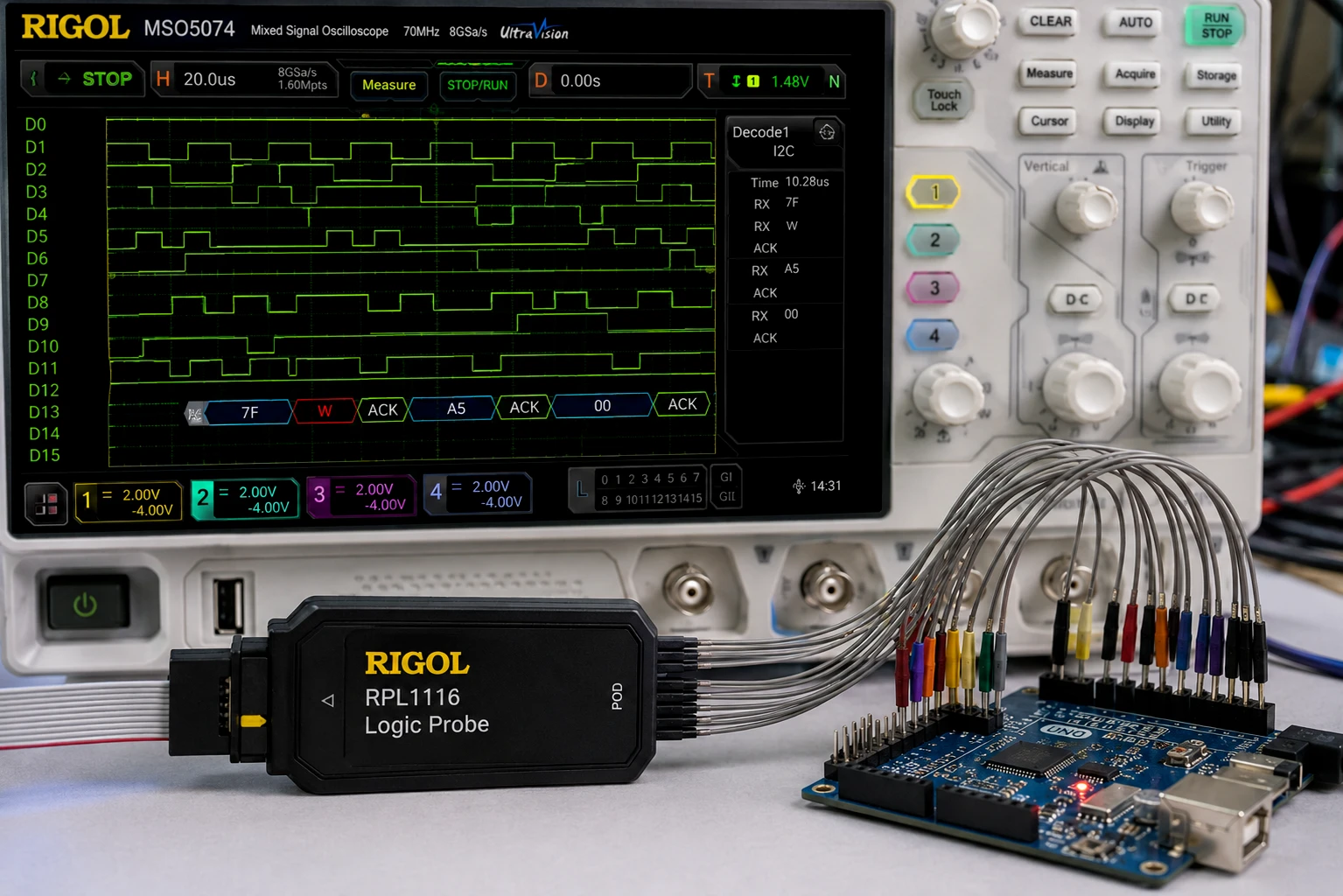

پراب لاجیک (منطقی) | مخصوص تحلیل سیگنال‌های دیجیتال

پراب لاجیک تجهیز جانبی خاصی است که دامنه پیوسته سیگنال‌های آنالوگ را نادیده گرفته و صرفاً وضعیت صفر و یک (High و Low) دیجیتال را تشخیص می‌دهد. این پراب برای دیکود کردن همزمان چندین خط داده در پروتکل‌های ارتباطی مانند I2C ،SPI و UART کاملاً ضروری است.

وقتی با میکروکنترلرها، FPGAها یا حافظه‌های فلش کار می‌کنیم، داشتن دو یا چهار کانال آنالوگ اسیلوسکوپ به هیچ وجه جوابگوی تعداد بالای پین‌های ارتباطی ما نیست.

با اتصال یک پراب منطقی، می‌توانید اسیلوسکوپ سیگنال مختلط (MSO) خود را به یک لاجیک آنالایزر قدرتمند با ۱۶ کانال مجزا تبدیل کنید و دیتای رد و بدل شده را مستقیماً روی اسکرین بخوانید.

برای دستگاه‌های برند ریگول، استفاده از گزینه‌های اختصاصی و صنعتی مانند پراب لاجیک ریگول RPL1116 (RIGOL) یا پراب لاجیک ریگول (RIGOL) PLA2216 باعث می‌شود بتوانید کدهای هگز (Hex) یا اسکی (ASCII) را روی گذرگاه داده بدون هیچ خطایی دیباگ کنید.

چک‌لیست طلایی مهندسان قبل از خرید پراب اسیلوسکوپ

برای خرید پراب مناسب، باید چهار پارامتر کلیدی را بررسی کنید. تطبیق پهنای باند و ظرفیت خازنی برای جلوگیری از افت سیگنال مهم هستند. همچنین تطبیق امپدانس مانع از اثر بارگذاری شده و رعایت حد مجاز ولتاژ، از سوختن دستگاه جلوگیری می‌کند.

برای اینکه خرید مطمئنی داشته باشید، همیشه این چهار مورد را بررسی کنید:

• پهنای باند (Bandwidth): دلیل اینکه پهنای باند پراب باید بیشتر یا مساوی اسیلوسکوپ باشد این است که پراب ضعیف‌تر، کل سیستم شما را محدود می‌کند. اگر اسیلوسکوپ ۱۰۰ مگاهرتزی را با پراب ۶۰ مگاهرتزی استفاده کنید، دستگاه شما عملاً به یک اسیلوسکوپ ۶۰ مگاهرتزی تبدیل شده و لبه‌های پالس‌ها را گرد نشان می‌دهد.
• امپدانس ورودی (Input Impedance): امپدانس به شدت مهم است. پراب باید امپدانس بالایی (معمولاً ۱ تا ۱۰ مگاهم) داشته باشد تا کمترین جریان را از مدار بکشد. اگر امپدانس پایین باشد، پراب مثل یک بارِ اضافی روی مدار شما می‌افتد و ولتاژ واقعی نقاط تست را دچار افت می‌کند.
• ظرفیت خازنی (Capacitance): خازن پارازیتیِ مدار با بالا رفتن فرکانس، مثل یک اتصال کوتاه عمل می‌کند. اگر ظرفیت خازنی پراب بالا باشد، سیگنال‌های فرکانس بالا (مثل کلاک میکروکنترلرها) به شدت تضعیف می‌شوند. پرابی با ظرفیت کمتر از ۱۵ پیکوفاراد کمترین آسیب را به سیگنال می‌زند.
• تحمل ولتاژ (Max Voltage): دلیل بررسی این مورد کاملاً حیاتی است. اتصال پرابی که تحمل ولتاژ پایین‌تری نسبت به اسپایک‌های مدار (مثلاً درایور موتور) دارد، به سرعت باعث آرک زدن داخلی پراب و سوختن قطعی ورودی حساس اسیلوسکوپ می‌شود.

آیا می‌توانم از پراب یک برند (مثلا هانتک) برای اسیلوسکوپ برند دیگر (مثل ریگول) استفاده کنم؟

بله، اکثر پراب‌های پسیو دارای کانکتور استاندارد BNC هستند و به تمام اسیلوسکوپ‌ها متصل می‌شوند. فقط کافی است در اولین اتصال، خازن جبران‌ساز (Compensation) پراب را تنظیم کنید تا پراب با دستگاه شما کالیبره شود.

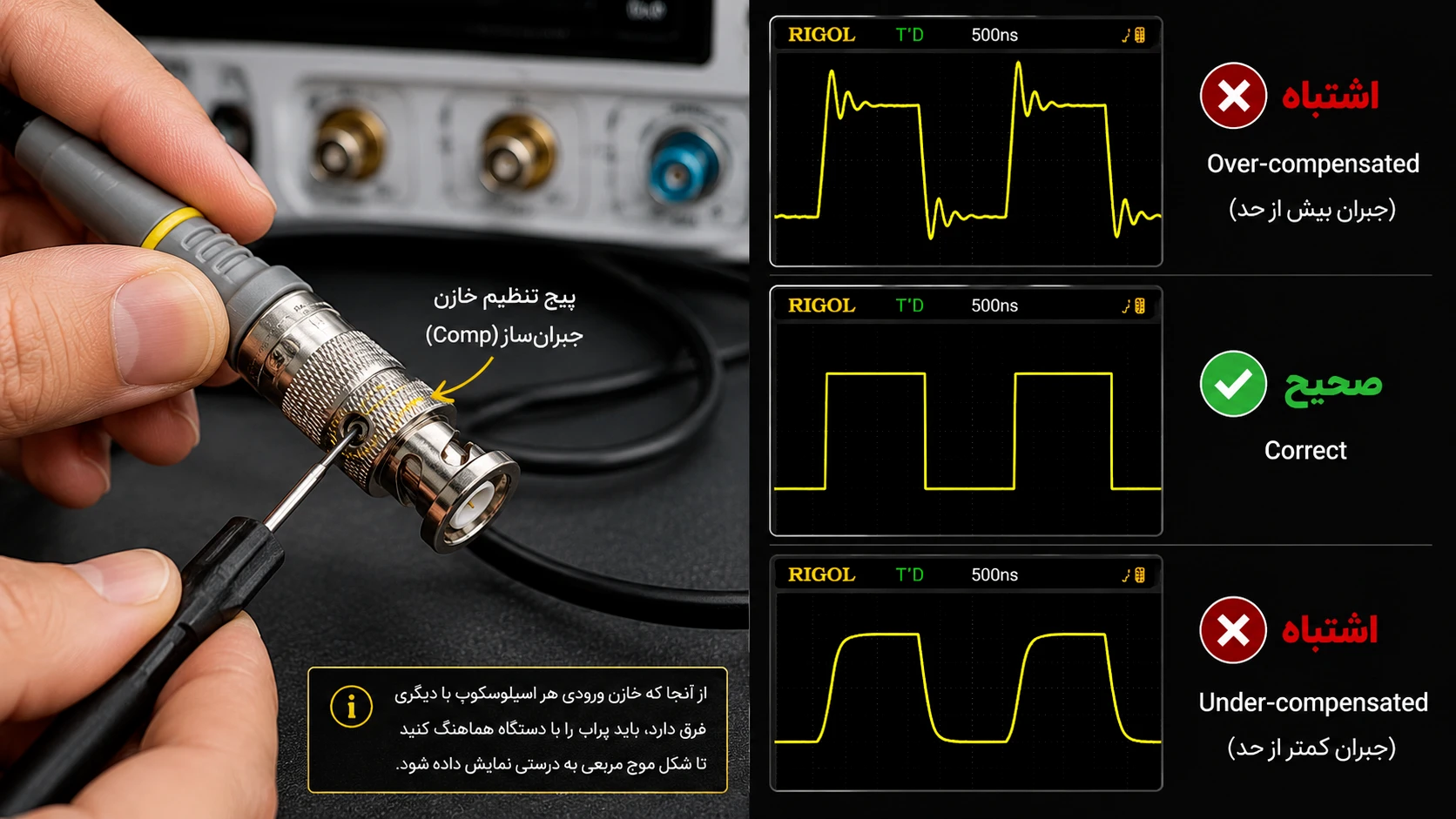

خازن جبران‌ساز (Compensation) چیست و چه کاربردی دارد؟

خازن جبران‌ساز یک پیچ تنظیم کوچک (معمولاً روی کانکتور BNC پراب) است. از آنجا که خازن ورودی هر اسیلوسکوپ با دیگری فرق دارد، باید پراب را با دستگاه هماهنگ کنید.



با اتصال پراب به پین تست دستگاه و چرخاندن این پیچ با یک پیچ‌گوشتی پلاستیکی، باید شکل موج مربعی را کاملاً صاف کنید. اگر این کار را نکنید، لبه‌های سیگنال شما یا خیلی تیز و یا کاملاً گرد نمایش داده می‌شوند.

پراب 1X بخرم یا 10X؟

نیاز به خرید جداگانه نیست. تقریباً تمام پراب‌های استاندارد بازار دارای یک کلید کشویی برای تغییر حالت بین 1X و 10X هستند. پیشنهاد می‌کنیم همیشه اندازه‌گیری‌های خود را روی حالت 10X انجام دهید تا کمترین جریان از مدار کشیده شود.

یک پیشنهاد دوستانه قبل از انتخاب نهایی

پراب‌ها خط مقدم تجهیزات اندازه‌گیری شما هستند. همیشه به یاد داشته باشید که گران‌ترین و پیشرفته‌ترین اسیلوسکوپ‌های بازار هم اگر با یک پراب ضعیف یا نامناسب کوپل شوند، دیتای کاملاً اشتباهی به شما نشان می‌دهند.

امیدواریم این راهنما مسیر انتخاب را برای شما شفاف کرده باشد و بتوانید دقیق‌ترین ابزار را برای میز کارتان تهیه کنید.
