وقتی صحبت از خرید تجهیزات ابزار دقیق میشود، بیشتر تکنسینها تمام تمرکز خود را روی دقت اندازهگیری، امکانات نرمافزاری و قیمت دستگاه میگذارند. در این میان، پارامترهای ایمنی معمولاً به عنوان یک ویژگی حاشیهای در نظر گرفته میشوند. اما در محیطهای صنعتی و مدارهای قدرت، یک اشتباه محاسباتی یا استفاده از ابزار فاقد استاندارد، فقط به سوختن قطعات داخلی دستگاه ختم نمیشود؛ بلکه مستقیماً با خطرات جانی، سوختگیهای شدید و انفجارهای الکتریکی همراه است.
در این مقاله جامع از ایلکوشاپ، قصد داریم مفاهیم پیچیده ایمنی در برق را به صورت ریشهای بررسی کنیم. هدف این است که بدانید استانداردهای درج شده روی بدنه دستگاهها دقیقاً چه معنایی دارند و چرا قطعات حفاظتی داخلی، مرز بین یک عیبیابی امن و یک فاجعه جبرانناپذیر را تعیین میکنند.
ولتاژهای گذرا (Transient Voltages) | ریشه اصلی خطرات در شبکههای توزیع
ولتاژهای گذرا یا اسپایکها (Spikes)، جهشهای ناگهانی و بسیار شدید ولتاژ هستند که در کسری از ثانیه (میکروثانیه) در شبکه برق رخ میدهند. این نوسانات مخرب میتوانند ولتاژ شبکه را به هزاران ولت برسانند و عایقبندی داخلی تجهیزات متصل به مدار را کاملاً در هم بشکنند.
چه عاملی باعث ایجاد ولتاژهای گذرا میشود؟
بسیاری از افراد تصور میکنند که ولتاژ شبکه همیشه روی مقدار نامی خود (مثلاً ۲۲۰ ولت تکفاز یا ۴۰۰ ولت سهفاز) ثابت است. اما واقعیت شبکههای قدرت بسیار متفاوتتر است. دو عامل اصلی باعث ایجاد این جهشهای خطرناک میشوند:
۱. عوامل بیرونی (رعد و برق): برخورد صاعقه به خطوط انتقال نیرو میتواند جهشهای ولتاژی بسیار عظیمی تولید کند که از طریق کابلها به سمت تابلوهای توزیع و پریزهای برق ساختمان حرکت میکنند.
۲. عوامل داخلی (سوئیچینگ بارهای سلفی): این مورد بسیار رایجتر و خطرناکتر برای تکنسینهاست. خاموش و روشن شدن موتورهای الکتریکی بزرگ، پمپهای صنعتی، ترانسفورماتورها و دستگاههای جوشکاری، باعث تخلیه انرژی ذخیرهشده در میدانهای مغناطیسی آنها به داخل شبکه میشود. این پدیده، نوسانات شدید و ناگهانی ولتاژ را در کل مدار کارخانه یا ساختمان ایجاد میکند.
وقتی پرابهای مولتیمتر شما به مداری متصل است که درگیر یک ولتاژ گذرای شدید میشود، اگر دستگاه شما نتواند این جهش چند هزار ولتی را مهار کند، قوس الکتریکی (جرقه) در داخل دستگاه شکل گرفته و یک اتصال کوتاه مرگبار رخ میدهد.
استاندارد ایمنی CAT چیست؟ کالبدشکافی دستهبندیهای ولتاژ اضافه
استاندارد ایمنی CAT (مخفف Measurement Category)، یک سیستم طبقهبندی بینالمللی (بر اساس IEC 61010) است که تجهیزات اندازهگیری را بر اساس توانایی آنها در تحمل ولتاژهای گذرا و میزان فاصله از منبع اصلی تولید برق، به چهار رده مجزا تقسیم میکند.
چرا فاصله از پست برق، میزان خطر را تعیین میکند؟
برای درک استانداردهای CAT، ابتدا باید یک قانون مهم در مهندسی برق به نام امپدانس منبع را درک کنیم.
فرض کنید در یک محیط صنعتی، ولتاژ یک پریز برق معمولی ۴۰۰ ولت است و ولتاژ ترمینالهای ورودی در تابلوی اصلی توزیع نیز ۴۰۰ ولت است. آیا خطر اندازهگیری در هر دو نقطه یکسان است؟ قطعا خیر.
تابلوی اصلی توزیع، مستقیماً به ترانسفورماتور شبکه وصل است و در مسیر آن سیمهای بسیار قطور با مقاومت (امپدانس) بسیار پایین قرار دارند. در صورت بروز اتصال کوتاه در این نقطه، شبکه قادر است جریان اتصال کوتاهی معادل چندین هزار آمپر را به سمت نقطه اتصالی روانه کند که نتیجه آن یک انفجار وحشتناک است. اما در پریز برق که در انتهای سالن قرار دارد، به دلیل طولانی بودن مسیر سیمکشی، مقاومت کابلها (امپدانس) افزایش یافته است. این مقاومت طبیعیِ سیمها، شدت جریان اتصال کوتاه و قدرت تخریبی ولتاژهای گذرا را تا حد زیادی خنثی و محدود میکند.
بنابراین، قانون طلایی این است: هرچه به منبع اصلی تامین برق نزدیکتر میشوید، پتانسیل جریان اتصال کوتاه بیشتر شده و به دستگاهی با رده ایمنی (CAT) بالاتری نیاز دارید.

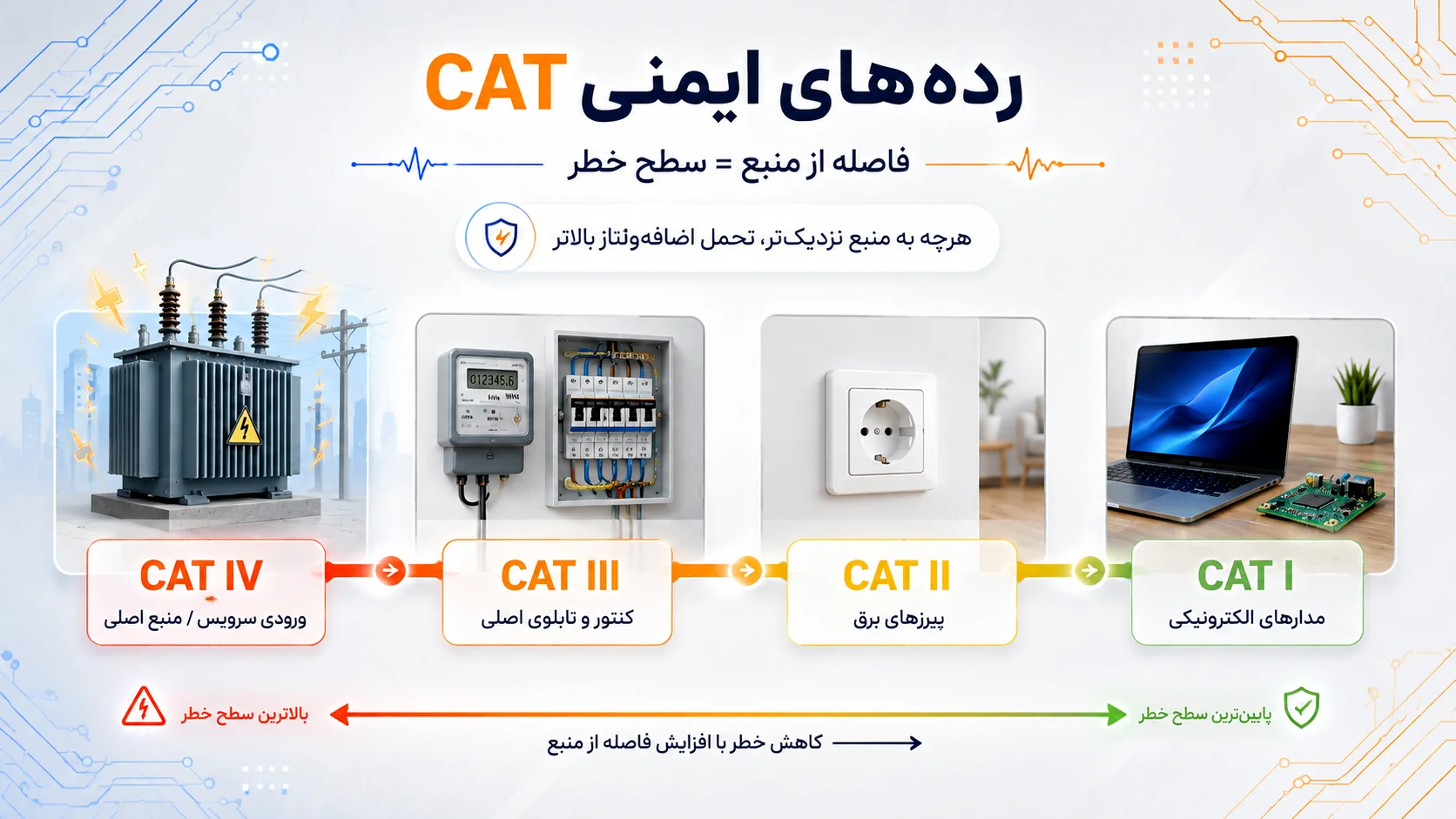

تحلیل تفکیکی ردههای ایمنی (از CAT I تا CAT IV)
بر اساس قانون امپدانس منبع که در بالا توضیح دادیم، کمیسیون الکتروتکنیکی بینالمللی (IEC)، محیطهای کاری را به چهار دسته تقسیم کرده است:
رده CAT I (تجهیزات الکترونیکی محافظتشده)
این پایینترین سطح خطر است. شامل مدارهایی میشود که مستقیماً به برق شهر متصل نیستند. تعمیرات بردهای الکترونیکی ظریف، مدارات لپتاپ، موبایل و تجهیزاتی که تغذیه آنها از طریق آداپتورهای ایزولهشده تامین میشود، در این دسته قرار میگیرند.
رده CAT II (بارهای متصل به پریز تکفاز)
این رده مربوط به توزیع نهایی برق است. لوازم خانگی، ابزارهای برقی قابل حمل، تلویزیونها و هر دستگاهی که با دوشاخه به پریزهای استاندارد دیواری (تکفاز) متصل میشود. در این نقطه، مقاومت سیمکشی ساختمان تا حدودی از شدت ولتاژهای گذرا کم کرده است.
رده CAT III (توزیع سهفاز و روشنایی تجاری)
این رده متعلق به محیطهای صنعتی و تاسیسات است. تابلوهای توزیع سهفاز، موتورهای متصل به شبکه ثابت، سیستمهای تهویه مطبوع مرکزی (HVAC) و مدارهای روشنایی بزرگ در کارخانهها. در این رده، به دلیل نزدیکی به منبع و امپدانس پایین کابلها، استفاده از دستگاههای مقاوم مانند مولتیمتر کلمپی دارای تاییدیه CAT III الزامی است.
رده CAT IV (منبع اصلی و تاسیسات خارج از ساختمان)
این خطرناکترین محیط کاری است. اتصالات خطوط هوایی برق، کابلهای زیرزمینی منتهی به ساختمان، کنتورهای برق اصلی و تجهیزات متصل به ترانسفورماتورهای شهری در این دسته قرار میگیرند. ولتاژهای گذرا در این نقاط به بالاترین حد و مخربترین حالت خود میرسند و تنها دستگاههای فوقصنعتی مجاز به اتصال به این بخشها هستند.
ساختار و عملکرد فیوزهای محافظ | تحلیل فنی فیوزهای HRC در مدارات اندازهگیری
فیوزهای HRC (ظرفیت قطع بالا) قطعات حفاظتی سرامیکی و پرشده از شن سیلیکا هستند که در مولتیمترهای استاندارد استفاده میشوند. وظیفه اصلی این فیوزها، قطع ایمن جریانهای اتصال کوتاه بسیار بالا و خفه کردن قوس الکتریکی در داخل محفظه، پیش از آسیب رسیدن به کاربر است.

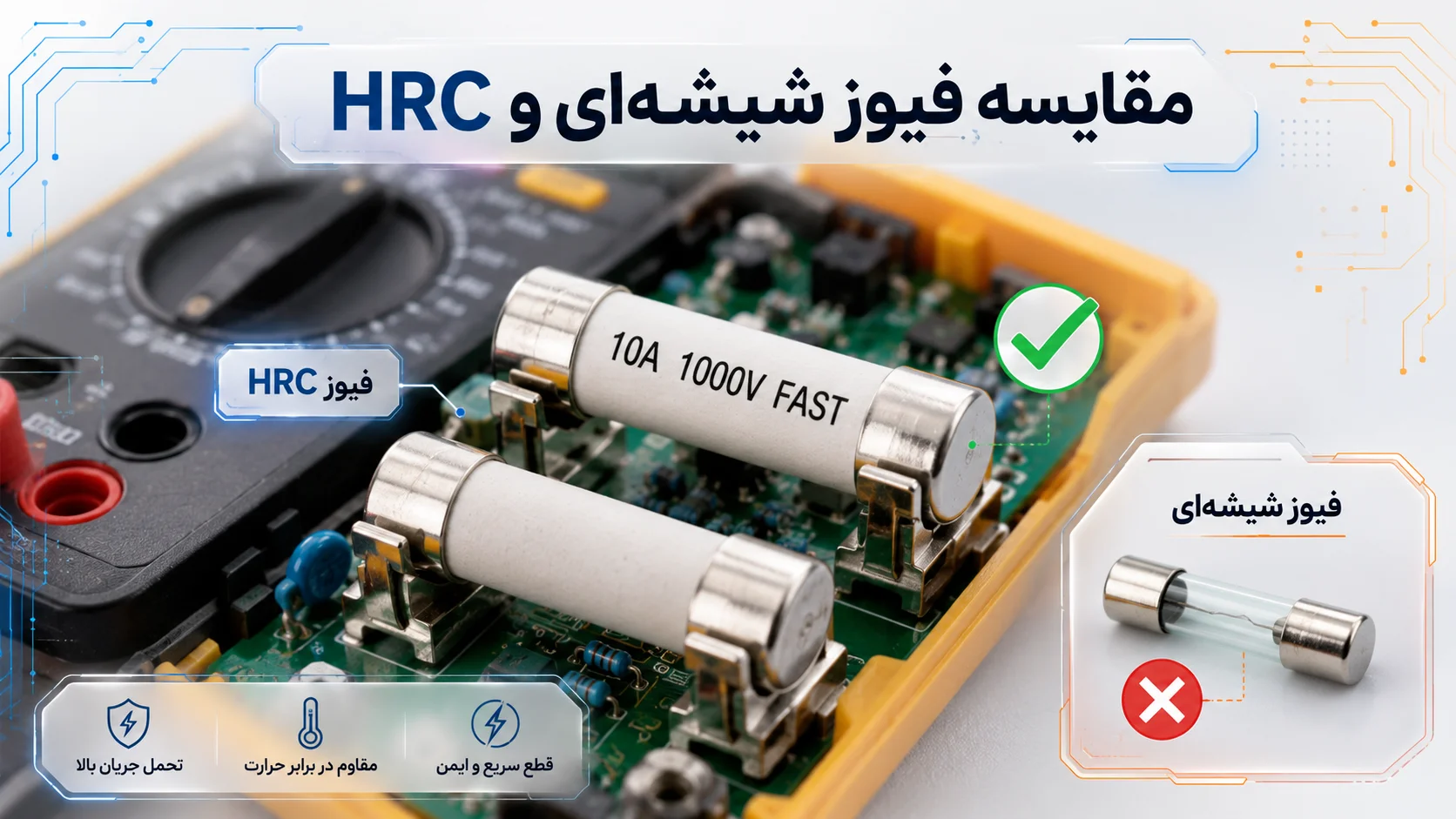

تفاوت ساختاری فیوزهای سرامیکی صنعتی و شیشهای معمولی
بسیاری از کاربران هنگام بررسی مدار داخلی مولتیمترها متوجه اختلاف سایز و جنس فیوزها میشوند، اما دلیل علمی آن را نمیدانند.
در مولتیمترهای ارزانقیمت، معمولاً از فیوزهای شیشهای کوچک استفاده میشود. این نوع فیوزها صرفاً برای محافظت از مدارهای الکترونیکی با توان پایین (مانند بردهای تغذیه ساده یا آداپتورهای خانگی) طراحی شدهاند و به هیچ وجه توانایی مهار انرژیهای سنگین در محیطهای صنعتی را ندارند. وقتی جریان بیش از حد از یک فیوز شیشهای عبور میکند، سیم نازک داخل آن ذوب شده و مدار قطع میشود.
اما اگر همین فیوز شیشهای در یک محیط صنعتی (مانند تابلوی توزیع با ولتاژ و آمپراژ بالا) درگیر اتصال کوتاه شود، چه اتفاقی میافتد؟
انرژی اتصال کوتاه در شبکههای قدرت آنقدر زیاد است که سیم داخل فیوز به جای ذوب شدنِ ساده، بلافاصله بخار میشود. بخار فلز در فضای بسته شیشه، گاز هادی (پلاسما) تولید میکند. این پلاسما باعث میشود جریان برق حتی پس از سوختن سیم فیوز، از طریق هوای یونیزهشده داخل شیشه به حرکت خود ادامه دهد و قوس الکتریکی (Arc) ایجاد کند. در کسری از ثانیه، شیشه تحمل این حرارت را از دست داده، منفجر میشود و جرقه به برد اصلی دستگاه میرسد.
برای حل این چالش مرگبار، در مولتیمترهای استاندارد و ایمن از فیوزهای HRC (High Rupture Capacity) استفاده میشود. بدنه این فیوزها از سرامیک فشرده ساخته شده تا در برابر شوکهای حرارتی و انفجارهای داخلی مقاومت کند.
اما راز اصلی این فیوزها در داخل آنها نهفته است؛ فضای داخلی فیوز سرامیکی با نوعی شن مخصوص (سیلیکا) پر شده است. وقتی اتصال کوتاه رخ میدهد و سیم داخلی ذوب میشود، حرارت شدید باعث میشود شن سیلیکا بلافاصله ذوب شده و به شیشه تبدیل شود. این لایه شیشهای فوراً قوس الکتریکی را خفه میکند، گازهای یونیزهشده را از بین میبرد و مسیر جریان را به طور کامل و ایمن مسدود میکند.
وجود همین قطعات حفاظتی پیشرفته و گرانقیمت (مانند فیوزهای HRC و مقاومتهای حرارتی PTC) است که تفاوت اصلی در قیمت مولتیمتر حرفهای نسبت به مدلهای بازاری را رقم میزند. شما در واقع هزینه حفاظت از جان خود و تجهیزات کارگاه را میپردازید.
پدیده آرک فلش (Arc Flash) و پیامد استفاده از تجهیزات فاقد استاندارد
پدیده آرک فلش، یک انفجار پلاسمایی ناشی از اتصال کوتاه در شبکههای پرقدرت است که حرارتی بالغ بر هزاران درجه سانتیگراد تولید میکند. این پدیده معمولاً در اثر خطای کاربری مانند اتصال اشتباه پرابهای آمپرمتر به منبع ولتاژ در تجهیزات فاقد حفاظت رخ میدهد.
خطرات اتصال اشتباه پرابها در حالت آمپرمتر
انسان جایزالخطاست و حتی ماهرترین مهندسان نیز ممکن است در پایان یک شیفت کاری طولانی دچار اشتباه شوند. رایجترین و خطرناکترین اشتباه در کار با مولتیمتر، متصل کردن دستگاه به منبع ولتاژ، در حالی است که پرابها در جک آمپرمتر (A یا mA) قرار دارند.
برای اندازهگیری جریان، مقاومت داخلی مولتیمتر باید نزدیک به صفر باشد تا تاثیری روی مدار نگذارد. وقتی پرابهای دستگاه در این حالت به اشتباه به دو سر یک پریز برق یا شمشهای تابلوی سهفاز متصل میشوند، شما عملاً یک اتصال کوتاه مستقیم و بینقص در شبکه ایجاد کردهاید.
در این حالت، شبکه برق تلاش میکند تمام انرژی و جریان نامحدود خود را از طریق سیمهای پراب و مدار داخلی مولتیمتر تخلیه کند.
اگر دستگاه شما دارای استانداردهای واقعی CAT و فیوزهای HRC باشد، فیوز در کسری از ثانیه با خفه کردن جرقه میسوزد. دستگاه شما از کار میافتد (تا زمان تعویض فیوز)، اما جان شما در امان میماند.
اما اگر دستگاه فاقد این حفاظتها باشد، پدیده هولناک «آرک فلش» رخ میدهد. جرقه از مدار دستگاه عبور کرده، هوای اطراف را یونیزه margin-bottom: 0px; میآورد. دمای این انفجار میتواند به ۲۰ هزار درجه سانتیگراد (گرمتر از سطح خورشید) برسد که باعث ذوب شدن پرابها، انفجار قاب دستگاه و سوختگیهای درجه سه برای تکنسین میشود.
درک این مکانیسمها به خوبی نشان میدهد که چرا سازمانهای نظام مهندسی و بازرسان ایمنی صنعتی، روی استفاده از تجهیزات دارای تاییدیه معتبر تاکید وسواسگونهای دارند.
راهنمای انتخاب سطح ایمنی (CAT) بر اساس حوزه فعالیت
انتخاب رده CAT باید همسو با خطرناکترین مداری باشد که احتمال دارد در پروژههای خود با آن مواجه شوید. در صورت تردید، همیشه دستگاهی با رده حفاظتی بالاتر (مثلاً CAT III به جای CAT II) را انتخاب کنید تا حاشیه امنیت شما تضمین شود.
برای جلوگیری از سردرگمی، در این جدول تجهیزات مورد نیاز برای مشاغل مختلف را دستهبندی کردهایم:
| شاخه کاری | رده ایمنی پیشنهادی (CAT) | ولتاژ مجاز | ملاحظات ایمنی |
| تعمیرات موبایل، لپتاپ و قطعات SMD | CAT II | ۶۰۰ ولت یا بالاتر | به دلیل استفاده از آداپتور و ایزولاسیون، خطرات آرک فلش حداقل است. |
| برق ساختمان، پکیج و لوازم خانگی | CAT III | ۶۰۰ ولت | برای کار ایمن روی پریزهای مستقیم و تابلوهای تکفاز ساختمان الزامی است. |
| تابلوهای برق صنعتی و تاسیسات HVAC | CAT III یا CAT IV | ۱۰۰۰ ولت (CAT III) یا ۶۰۰ ولت (CAT IV) | نیاز قطعی به کلمپمترهای استاندارد با فیوز HRC و محافظ اضافهبار. |
جمعبندی مشاورهای
ایمنی، محلی برای صرفهجویی در بودجه پروژههای صنعتی نیست. خرید یک دستگاه ارزانقیمت که صرفاً برای تعمیرات الکترونیکی ظریف طراحی شده است، برای استفاده در تابلوهای برق، به معنای قرار دادن مستقیم جان تکنسین در معرض خطرات جبرانناپذیر است.
هنگام خرید، تنها به عبارات چاپ شده روی بدنه دستگاه اکتفا نکنید و محیط کاری خود را معیار قرار دهید. ما در مسیر خرید مولتی متر در ایلکوشاپ، با ارائه شفافترین اطلاعات فنی، طیف وسیعی از ابزارها (از مدلهای اقتصادی و کارگاهی تا تجهیزات فوقصنعتی و دارای تاییدیههای بینالمللی) را در سبد محصولات خود فراهم کردهایم. رسالت ما آگاهیبخشی دقیق است تا شما بتوانید بر اساس نوع پروژهها، میزان خطرات محیطی و بودجه خود، انتخابی کاملاً مهندسی و ایمن داشته باشید.
سوالات متداول
آیا وجود نشان CE روی مولتیمتر به تنهایی برای تایید ایمنی آن کافی است؟
خیر؛ نشان CE صرفاً یک خوداظهاری از طرف سازنده برای انطباق با قوانین اروپاست و به معنای تست شدن دستگاه در شرایط واقعی اتصال کوتاه نیست. برای اطمینان از ایمنی (به ویژه در ردههای CAT III و CAT IV)، باید به دنبال تاییدیههای آزمایشگاههای مستقل مانند UL، CSA یا TÜV روی بدنه دستگاه باشید.
آیا میتوان از دستگاه CAT II 1000V برای اندازهگیری برق ۳۸۰ ولت سهفاز صنعتی استفاده کرد؟
به هیچ وجه. استانداردهای CAT بر اساس تحمل «ولتاژهای گذرای ناگهانی» و «امپدانس منبع» تعریف میشوند، نه صرفاً ولتاژ نامی مدار. یک تابلوی ۳۸۰ ولت صنعتی میتواند ولتاژهای گذرایی تا ۶۰۰۰ ولت با جریان تخریبی بالا ایجاد کند که یک دستگاه رده CAT II به دلیل نداشتن حفاظتهای لازم، در برابر آن منفجر خواهد شد.
اگر فیوز HRC مولتیمتر بسوزد، میتوانم آن را با یک فیوز شیشهای معمولی هماندازه جایگزین کنم؟
این کار یکی از خطرناکترین اشتباهات ممکن است. با قرار دادن فیوز شیشهای به جای HRC، شما عملاً تمام سد دفاعی دستگاه در برابر پدیده آرک فلش (Arc Flash) را از بین بردهاید و دستگاه را در مواجهه بعدی با اضافهبار، به یک بمب کوچک تبدیل میکنید. همواره باید از فیوز سرامیکی دقیقاً مشابه با مشخصات ثبت شده در دفترچه دستگاه استفاده کنید.
