پهنای باند و نرخ نمونه‌برداری در اسیلوسکوپ؛ ۲ فاکتور حیاتی که قبل از خرید باید بدانید

بسیاری از مهندسان و دانشجویان در اولین تجربه خرید اسیلوسکوپ، صرفاً بر اساس اعداد درج‌شده روی بدنه دستگاه تصمیم‌گیری می‌کنند؛ عددی مانند «۱۰۰ مگاهرتز» که در نگاه اول، تضمین‌کننده قدرت دستگاه به نظر می‌رسد. اما واقعیت فنی روی میز آزمایشگاه، گاهی متفاوت از جداول کاتالوگ است. در این راهنما، بدون ورود به پیچیدگی‌های غیرضروریِ ریاضی، این دو پارامتر حیاتی را از منظر مهندسی ابزار دقیق بررسی می‌کنیم تا هنگام انتخاب، دقیقاً بدانید بودجه خود را برای چه عملکردی هزینه می‌کنید.

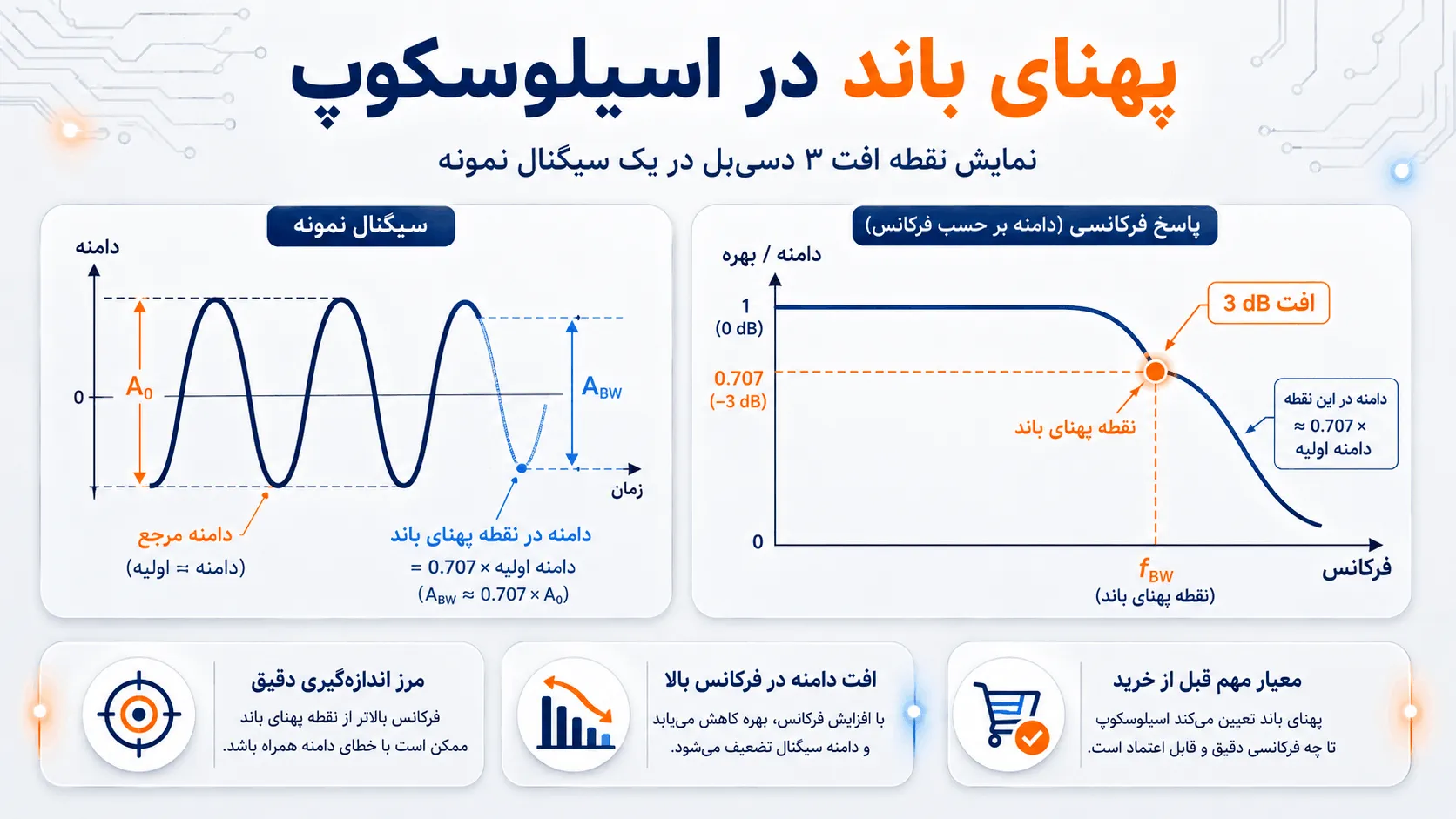

پهنای باند (Bandwidth) در اسیلوسکوپ دقیقاً چیست؟

پهنای باند اسیلوسکوپ به حداکثر فرکانس یک موج سینوسی گفته می‌شود که دستگاه می‌تواند آن را با حداکثر ۳۰ درصد افت دامنه (نقطه ۳- دسی‌بل) نمایش دهد. به زبان ساده، اگر یک سیگنال ۱ ولتیِ ۱۰۰ مگاهرتز را به اسیلوسکوپی با همین پهنای باند اعمال کنید، ولتاژ نمایش‌داده‌شده حدود ۰.۷ ولت خواهد بود.

بنابراین، وقتی از یک دستگاه ۱۰۰ مگاهرتزی صحبت می‌کنیم، به این معنی است که فرکانس‌های بالاتر از این مقدار، توسط مدارهای ورودی دستگاه تضعیف می‌شوند. یکی از برداشت‌های اشتباه رایج این است که پهنای باند را «مرزِ محو شدن کامل سیگنال» می‌دانند؛ در حالی که این عدد، در حقیقت «آستانه شروع خطای اندازه‌گیری در دامنه سیگنال» است.

چرا برای سیگنال‌های مربعی و دیجیتال، «قانون ۵ برابر» حیاتی است؟

در دنیای واقعیِ الکترونیک دیجیتال، ما ندرتاً با امواج سینوسی خالص کار می‌کنیم و عمده سروکارمان با امواج مربعی (مانند کلاک‌های ارتباطی SPI یا I2C) است.

بر اساس تئوری فوریه، یک موج مربعی از یک موج سینوسی پایه به علاوه صدها موج با فرکانس‌های بالاتر (موسوم به هارمونیک) تشکیل شده است. اگر پهنای باند اسیلوسکوپ نتواند این هارمونیک‌های فرکانس‌بالا را از خود عبور دهد، لبه‌های تیز موج مربعی روی صفحه نمایش، به صورت منحنی و کُند دیده می‌شوند.

• قانون تجربی آزمایشگاه: پهنای باند دستگاه انتخابی، باید حداقل ۵ برابر فرکانسِ سریع‌ترین سیگنال دیجیتالی باشد که قصد پایش آن را دارید.
• یک سناریوی واقعی: برای عیب‌یابی کلاک ۲۰ مگاهرتزی در یک میکروکنترلر، شما به یک اسیلوسکوپ ۱۰۰ مگاهرتزی نیاز دارید. اگر همین سیگنال را به یک دستگاه ۳۰ مگاهرتزی متصل کنید، موج مربعی کاملاً استانداردِ روی برد، در نمایشگر دستگاه دچار اعوجاج شده و شبیه به باله کوسه دیده خواهد شد.

در این میان، یک عامل محدودکننده دیگر نیز وجود دارد: مسیر انتقال سیگنال. اگر یک اسیلوسکوپ ۲۰۰ مگاهرتز تهیه کنید اما از یک پراب اسیلوسکوپ با پهنای باند ۶۰ مگاهرتز (یا پراب استاندارد تنظیم‌شده روی حالت 1X) استفاده کنید، پهنای باند کل سیستم روی عدد ۶۰ مگاهرتز محدود می‌شود؛ چرا که پراب، اولین گلوگاهِ ورود سیگنال به دستگاه است.

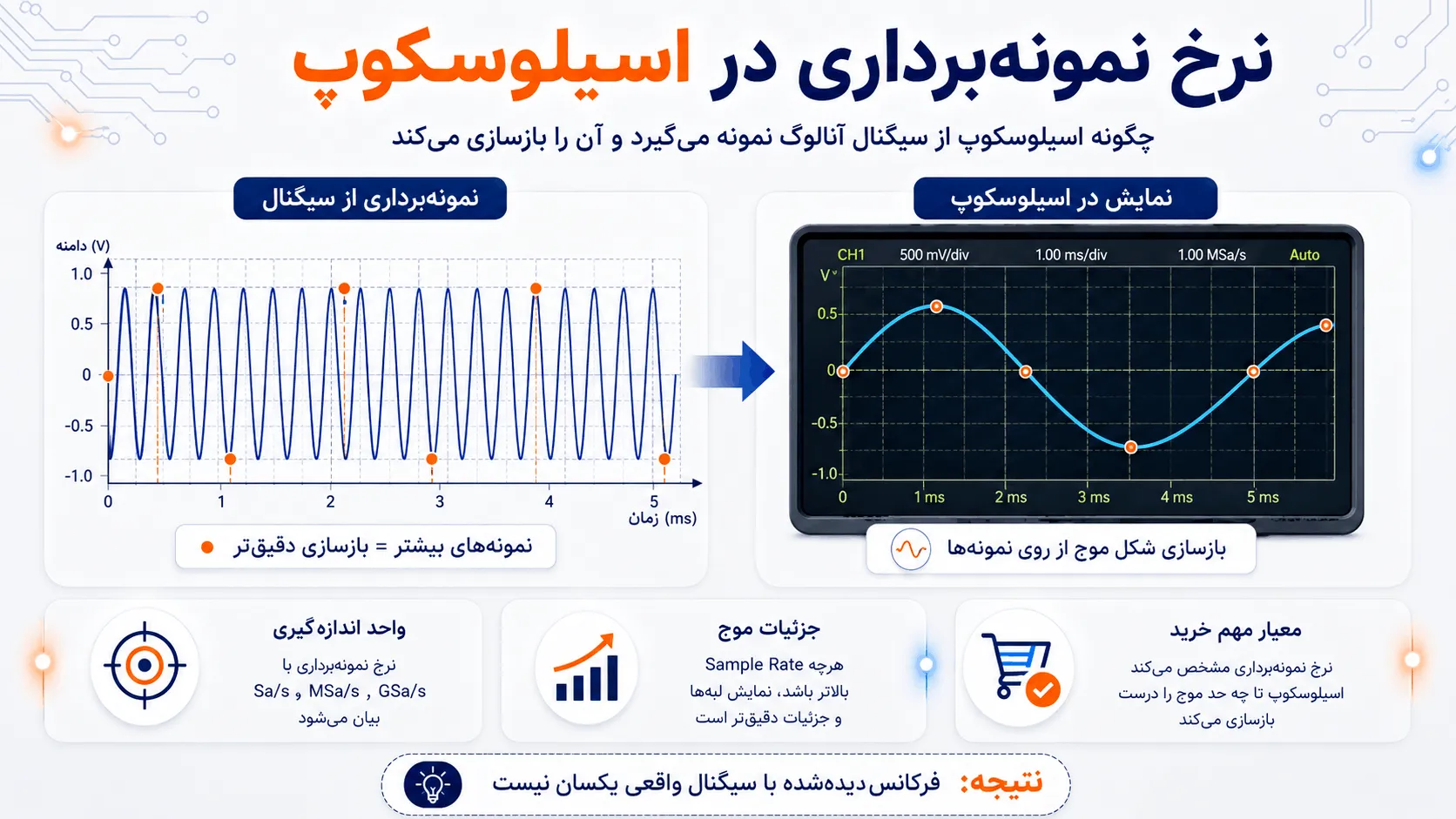

نرخ نمونه‌برداری (Sample Rate)؛ دوربین عکاسیِ اسیلوسکوپ شما

نرخ نمونه‌برداری مشخص می‌کند که اسیلوسکوپ در هر ثانیه چند بار از سیگنال آنالوگ ورودی نمونه برمی‌دارد و آن را به داده‌های دیجیتال تبدیل می‌کند. این شاخص با واحد نمونه در ثانیه (مانند GSa/s یا گیگانمونه در ثانیه) سنجیده می‌شود و تعیین‌کننده دقت دستگاه در بازسازی جزئیات ظریف موج است.

اگر پهنای باند را مانند لنز یک دوربین عکاسی بدانیم که اجازه ورود نور (سیگنال) را به داخل می‌دهد، نرخ نمونه‌برداری تعداد فریم‌هایی است که آن دوربین در ثانیه ثبت می‌کند. هرچه نرخ نمونه‌برداری بالاتر باشد، نقاط بیشتری از سیگنال ذخیره می‌شوند و شکل موج نهایی روی صفحه نمایش با واقعیت تطابق بیشتری دارد.

قضیه نایکوئیست در تئوری کتاب‌ها vs واقعیتِ روی میز کار

در کتاب‌های مرجع دانشگاهی، طبق قضیه نایکوئیست، نرخ نمونه‌برداری باید حداقل ۲ برابر پهنای باند باشد تا بتوان سیگنال را به درستی بازسازی کرد. اما در محیط آزمایشگاهی و کاربردهای مهندسی، این نسبت ۲ برابری اصلاً کافی نیست و تنها برای امواج سینوسی خالص کاربرد دارد. برای بازسازی بدون نقص امواج پیچیده و دیجیتال، نرخ نمونه‌برداری دستگاه باید حداقل ۴ تا ۵ برابر پهنای باند آن باشد. به عنوان مثال، برای یک دستگاه ۱۰۰ مگاهرتز، داشتن نرخ نمونه‌برداری حداقل ۵۰۰ مگاباند (500 MSa/s) یا ۱ گیگانمونه (1 GSa/s) یک ضرورت فنی است.

تله‌ی بزرگ کاتالوگ‌ها |تفاوت نرخ نمونه‌برداری در حالت تک‌کانال و دوکانال

یکی از نکات پنهان در برگه مشخصات فنی، نحوه تقسیم توان پردازشی در مدهای چندکاناله است. بسیاری از سازندگان، حداکثر نرخ نمونه‌برداری (مثلاً ۱ گیگانمونه در ثانیه) را فقط برای حالت فعال بودن یک کانال اعلام می‌کنند. مبدل آنالوگ به دیجیتال (ADC) در اسیلوسکوپ‌های اقتصادی بین کانال‌ها به اشتراک گذاشته می‌شود. هنگامی که دو یا چند کانال را هم‌زمان فعال می‌کنید، این نرخ نمونه‌برداری به نصف یا یک‌چهارم کاهش می‌یابد.

در اسیلوسکوپ‌های رومیزی برندهای معتبری مانند ریگول (Rigol) و سیگلنت (Siglent)، این معماری اشتراک‌گذاری به دقت مدیریت می‌شود. به طور تخصصی، در برخی سری‌های اقتصادی این دو برند، فعال‌سازی کانال‌های خاص در کنار هم، نرخ نمونه‌برداری را حفظ می‌کند، در حالی که فعال‌سازی هم‌زمان دو کانال مجاور، سرعت نمونه‌برداری را به نصف تقلیل می‌دهد.

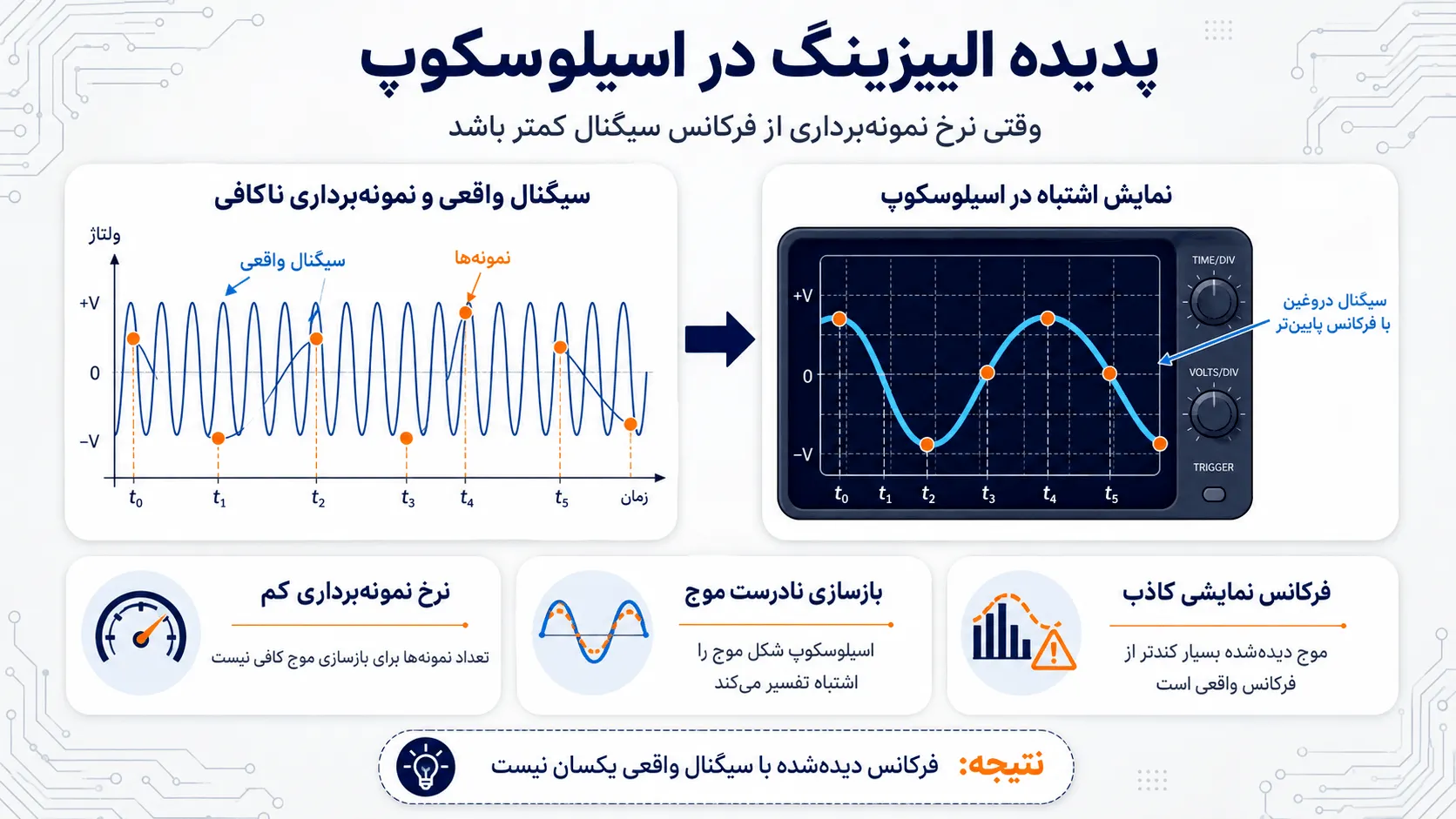

پدیده الیِیزینگ (Aliasing)؛ پیامد عدم تناسب پهنای باند و نرخ نمونه‌برداری

پدیده الییزینگ در اسیلوسکوپ زمانی رخ می‌دهد که نرخ نمونه‌برداری دستگاه، بسیار کمتر از فرکانس سیگنال ورودی باشد. در این حالت، اسیلوسکوپ به دلیل کمبود نقطه برای بازسازی موج، یک سیگنال کاملاً دروغین با فرکانسی بسیار پایین‌تر از واقعیت را روی صفحه نمایش رسم می‌کند.

تصور کنید در حال تماشای فیلم حرکت یک خودرو هستید و در سرعت‌های بالا، رینگ لاستیک‌ها به جای جلو، به سمت عقب می‌چرخند؛ این دقیقاً همان پدیده الییزینگ در اپتیک است. در ابزار دقیق، وقتی سرعتِ ثبت نمونه در اسیلوسکوپ از سرعت نوسان موج کندتر باشد، پردازنده دستگاه نقاط اشتباهی را در طول زمان به یکدیگر وصل می‌کند. نتیجه این اتفاق، نمایش یک موجِ کاملاً تمیز، باثبات اما از ریشه اشتباه روی نمایشگر است که می‌تواند یک تعمیرکار یا تکنسین را ساعت‌ها در مسیر غلط سرگردان کند.

چطور یک اسیلوسکوپ با مشخصات نامتوازن، موج ۱۰ مگاهرتز را ۱ مگاهرتز نشان می‌دهد؟
فرض کنید یک سیگنال ۱۰ مگاهرتزی روی مدار دارید، اما اسیلوسکوپ شما به دلیل ضعف سخت‌افزاری یا تنظیم غلطِ پایه زمانی (Time Base)، تنها ۱۲ میلیون بار در ثانیه نمونه‌برداری می‌کند.
در هر سیکل از موج، تقریباً فقط یک نمونه ثبت می‌شود؛ وقتی نرم‌افزار دستگاه این نقاطِ با فاصله را با خطوط درون‌یابی (Interpolation) به هم متصل می‌کند، یک موج ۱ یا ۲ مگاهرتزیِ شبیه‌سازی‌شده خلق می‌شود. خطرناک‌ترین جنبه پدیده الییزینگ این است که دستگاه هیچ‌گونه پیام اخطاری به شما نمی‌دهد و شکل موجِ کذب را با اطمینان کامل و ولتاژ صحیح نمایش می‌دهد.

این تله فنی به ویژه در مشخصات اعلامیِ برخی از اسیلوسکوپ‌های دستی و پرتابل بسیار ارزان‌قیمت (مانند سری‌های اقتصادیِ برندهایی نظیر Fnirsi یا ZEEWEII) دیده می‌شود.
سازنده در کاتالوگ، عدد پهنای باند را ۱۲۰ مگاهرتز درج می‌کند، اما نرخ نمونه‌برداری واقعی دستگاه تنها ۲۵۰ مگاسمپل است؛ این نسبتِ نامتناسب، دستگاه را در تست سیگنال‌های فرکانس‌بالا به شدت مستعد خطای الییزینگ می‌کند. ساده‌ترین راهکار تجربی برای تایید صحت موج روی میز تست، تغییر سریعِ ولوم Time/Div است؛ اگر با بازتر کردن بازه زمانی، فرکانسِ نمایش داده شده تغییر کرد، شما با یک موج الییز شده روبرو هستید.

راهنمای انتخاب مشخصات فنی بر اساس نوع کاربرد

برای انتخاب اسیلوسکوپ مناسب، ابتدا سریع‌ترین فرکانس کاری یا کلاک مدار خود را مشخص کرده و آن را در عدد ۵ ضرب کنید تا حداقل پهنای باند به دست آید. سپس نرخ نمونه‌برداری دستگاه را حداقل ۴ تا ۵ برابرِ پهنای باند محاسبه‌شده در نظر بگیرید.

تعیین مشخصات فنی ایده‌آل، نیازمند ایجاد یک نقطه تعادل میان «نیاز واقعی مدار» و «بودجه تخصیص‌یافته» است. پرداخت هزینه برای پهنای باند ۵۰۰ مگاهرتز جهت عیب‌یابی یک منبع تغذیه، همان‌قدر غیرمنطقی است که خرید یک دستگاه ۳۰ مگاهرتزی برای تعمیر مادربرد لپ‌تاپ.

در جدول زیر، حداقل مشخصات فنی مورد نیاز برای ۶ حوزه کاری پر تقاضا را بر اساس تجربه‌های عینی در آزمایشگاه‌های الکترونیک تدوین کرده‌ایم:

حوزه کاربرد	حداقل پهنای باند پیشنهادی	حداقل نرخ نمونه‌برداری	حیاتی‌ترین سیگنال هدف و توضیحات فنی
مصارف آموزشی و دانشجویی	۳۰ تا ۵۰ مگاهرتز	500 MSa/s	تحلیل مدارهای پایه RLC، تقویت‌کننده‌های ترانزیستوری و خروجی‌های ساده آردوینو
تعمیرات عمومی و منابع تغذیه	۵۰ تا ۷۰ مگاهرتز	1 GSa/s	اندازه‌گیری ریپل ولتاژ، بررسی رفتار ترانس‌های سوئیچینگ و نویز در آمپلی‌فایرها
عیب‌یابی سیستم‌های خودرویی	۲۰ تا ۵۰ مگاهرتز	250 تا 500 MSa/s	پایش سنسورها، انژکتورها و شبکه‌های CAN/LIN (اولویت با مدل‌های دارای ایزولاسیون است)
تعمیرات تخصصی موبایل و لپ‌تاپ	۱۰۰ تا ۱۵۰ مگاهرتز	1 GSa/s	تست فرکانس کریستال‌های کلاک (مانند ۲۴ یا ۳۲.۷۶۸ مگاهرتز)، پایش لبه‌های I2C و ریل‌های تغذیه CPU
طراحی دیجیتال و میکروکنترلرها	۱۰۰ تا ۲۰۰ مگاهرتز	1 تا 2 GSa/s	دیکد کردن پروتکل‌های ارتباطی سریع نظیر SPI و UART و پایش کلاک‌های اصلی سیستم
مخابرات، RF و مدارات فرکانس‌بالا	۳۰۰ مگاهرتز به بالا	2.5 GSa/s به بالا	تحلیل امواج حامل، مدولاسیون‌ها و هارمونیک‌های مدارات فرستنده و گیرنده

برای مشاهده مدل‌هایی با این مشخصات، می‌توانید اسیلوسکوپ‌های موجود در ایلکوشاپ را بر اساس پهنای باند و نرخ نمونه‌برداری مقایسه کنید.

انتخاب مشخصات فنی، تنها نیمی از معادله خرید است؛ نیمه دیگر به شرایط فیزیکی میز کار شما برمی‌گردد.

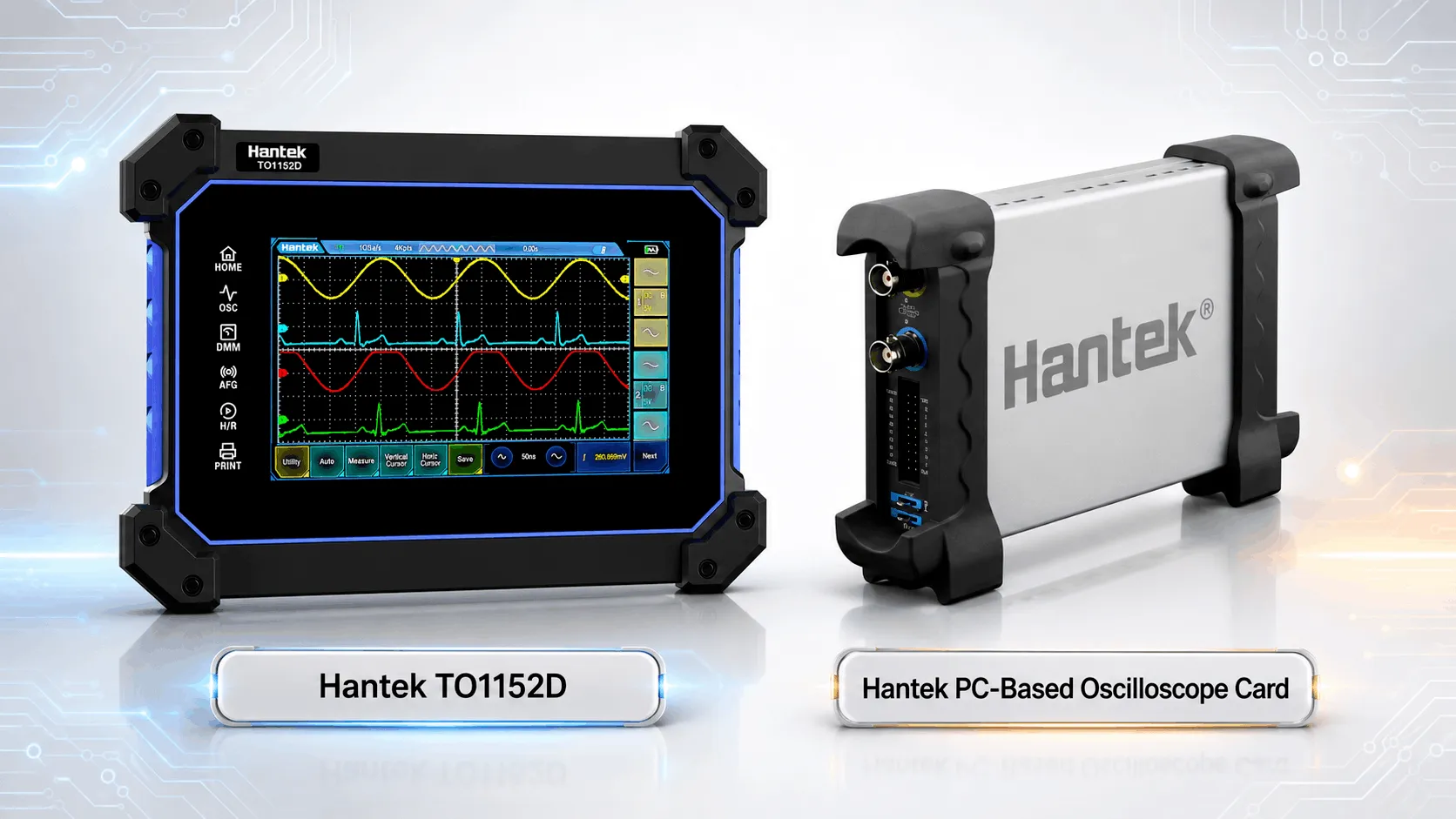

به عنوان مثال، برای یک تکنسین تعمیرات موبایل که روی میز کارش با تراکم شدید هیتر، لوپ و منبع تغذیه مواجه است، قرار دادن یک اسیلوسکوپ رومیزیِ حجیم، چیدمان ارگونومیک میز را مختل می‌کند. در چنین شرایطی، حرکت به سمت مدل‌های تبلتی (مانند محصولات برند Micsig) یا نمونه‌های PC-Based (مانند کارت‌های اسیلوسکوپ هانتک یا اوون) که تصویر را روی مانیتور اصلی کامپیوتر نمایش می‌دهند، منطقی‌ترین تصمیم فنی است.

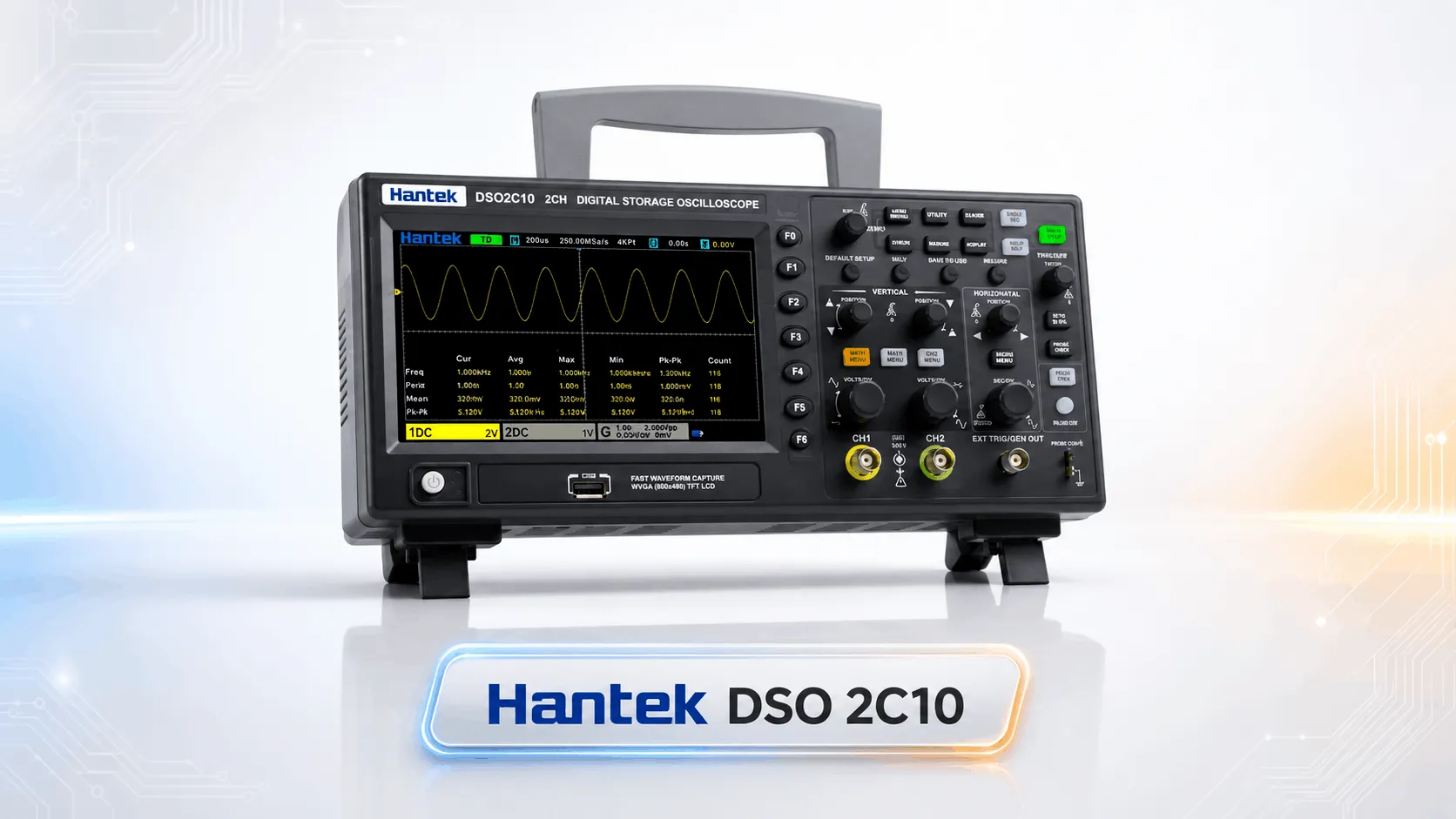

در مقابل، برای یک محیط آزمایشگاهی یا میز کار دانشجویی، مدل‌های رومیزی استاندارد به دلیل بهره‌مندی از ولوم‌های فیزیکی مجزا برای هر کانال، سرعت عمل به مراتب بالاتری را در حین کار فراهم می‌کنند.

انتخاب نهایی؛ ایجاد تعادل میان بودجه و واقعیت فنی

خرید اسیلوسکوپ در بازار ایران، سرمایه‌گذاری حساسی برای یک تعمیرکار، مهندس یا دانشجو محسوب می‌شود. تجربه سال‌ها کار با تجهیزات ابزار دقیق نشان می‌دهد که بزرگ‌ترین اشتباه خریداران، «پرداخت هزینه برای مشخصاتی است که هرگز به کارشان نمی‌آید» یا در مقابل، خرید دستگاهی ارزان‌قیمت که در مواجهه با اولین سیگنال جدی، داده‌های غلط به آن‌ها می‌دهد. اگر بخواهیم کل این مبحث فنی را در یک توصیه کاربردی خلاصه کنیم: ابتدا سریع‌ترین کلاک یا فرکانسی که در طول روز با آن سروکار دارید را روی کاغذ بنویسید؛ عدد به دست آمده را ضرب در ۵ کنید تا پهنای باند واقعی شما مشخص شود. سپس دستگاهی را انتخاب کنید که نرخ نمونه‌برداری آن در حالت فعال بودن تمام کانال‌ها، حداقل ۴ برابر این عدد باشد. فراموش نکنید که کیفیت کابلی که به دستگاه متصل می‌کنید، به اندازه پردازنده مرکزی آن در دقت اندازه‌گیری شما سهم دارد.
