اسیلوسکوپ دستی زویی (ZOYI) ZT-701

بررسی تخصصی و خرید اسیلوسکوپ دستی زویی (ZOYI) ZT-701

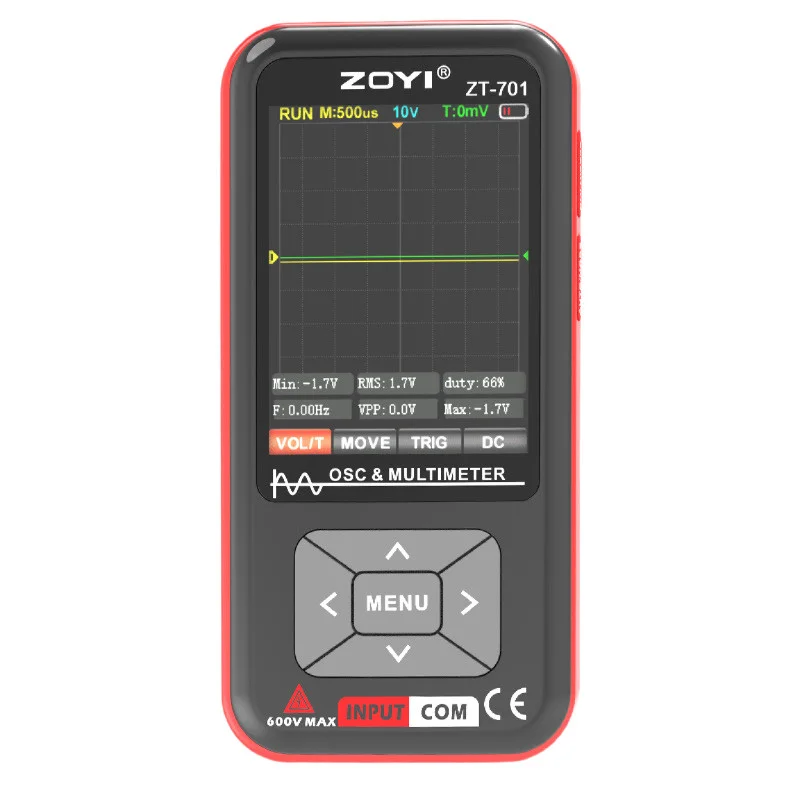

تجهیزات اندازه‌گیری پرتابل با معماری ترکیبی، ابزارهایی بسیار کارآمد برای ارزیابی‌های سریع و عیب‌یابی‌های میدانی محسوب می‌شوند. دستگاه زویی (ZOYI) مدل ZT-701 یک سخت‌افزار هیبریدی فشرده است که قابلیت‌های یک اسیلوسکوپ و یک مولتی‌متر دیجیتال را در یک پلتفرم واحد تجمیع کرده است. داده‌های پردازش‌شده در این تجهیز روی یک نمایشگر 3.2 اینچی رنگی از نوع TFT با قابلیت تغییر زاویه نمایش (تغییر نرم‌افزاری بین حالت افقی و عمودی) به نمایش درمی‌آیند. از منظر فیزیکی، این سخت‌افزار با طراحی بسیار مینیاتوری دارای ابعاد 143 در 71 در 21 mm و وزن تنها 160 گرم است و انرژی مورد نیاز آن از طریق یک باتری داخلی 1300 mAh لیتیومی (3.7V) با قابلیت شارژ مجدد از طریق درگاه Type-C تامین می‌گردد.

در معماری پردازش سیگنال در بخش اسیلوسکوپ، این ابزار دارای یک کانال ورودی با پهنای باند 5 MHz است و داده‌ها را با نرخ نمونه‌برداری 48 MSa/s به صورت Real-time ثبت می‌کند. ظرفیت حافظه ثبت شکل‌موج (Record Length) در این مدل برابر با 64 Kbyte بوده و زمان صعود (Rise time) آن کمتر از 100 ns ارزیابی شده است. مدار ورودی اسیلوسکوپ با امپدانس 10 MΩ و ظرفیت خازنی 16 pF، توانایی تحمل حداکثر ولتاژ 300 V (پیک AC + DC) را داراست. سیستم تریگر این دستگاه از حالت‌های Auto، Normal و Single با قابلیت حساسیت به لبه‌های بالا رونده و پایین رونده پشتیبانی کرده و حساسیت عمودی آن از 100 mV/div تا 100 V/div قابل تنظیم می‌باشد.

بخش مولتی‌متر این سخت‌افزار، یک دستگاه  9999 Counts با توانایی سنجش مقادیر موثر واقعی (True RMS) است. این پلتفرم قادر است ولتاژ AC و DC را تا سقف 600.0 V، مقاومت را تا 99.99 MΩ و ظرفیت خازنی را در دامنه وسیع تا 99.99 mF اندازه‌گیری نماید. سیستم نرم‌افزاری دستگاه علاوه بر نمایش ۶ پارامتر اندازه‌گیری خودکار (نظیر فرکانس، Vpp و Duty Cycle)، امکان ذخیره‌سازی تصاویر شکل‌موج‌ها در حافظه داخلی و انتقال آن‌ها به کامپیوتر از طریق پورت USB را فراهم آورده است.

با بررسی دقیق‌تر مستندات فنی، مهندسان باید به دو محدودیت و ویژگی ساختاری حیاتی در این دستگاه توجه داشته باشند؛ نخست اینکه این اسیلوسکوپ فاقد پورت استاندارد BNC و پراب‌های شیلددار فرکانس بالا است و نمونه‌برداری از شکل‌موج‌ها مستقیماً توسط همان پراب‌های معمولی مولتی‌متر انجام می‌شود. سازنده نیز اشاره کرده است که این نوع اتصال ممکن است در محیط‌های بدون بار (No-load) باعث جذب نویزها و تداخلات فرکانس برق شهر گردد. نکته دوم، اشتراک پتانسیل زمین (Ground) بین پورت شارژ و ترمینال COM است؛ به همین دلیل برای جلوگیری از آسیب، یک کلید فیزیکی (Toggle switch) در پایین دستگاه تعبیه شده است تا از اتصال همزمان کابل شارژ و پراب‌های اندازه‌گیری جلوگیری کند و استفاده از دستگاه حین شارژ به هیچ وجه امکان‌پذیر نیست. با این وجود، ترکیب یک اسیلوسکوپ 5 MHz و مولتی‌متر در ابعادی کوچک‌تر از یک گوشی موبایل، این ابزار 160 گرمی را به گزینه‌ای اقتصادی و کاربردی برای تکنسین‌ها تبدیل کرده است. در صورتی که برای پیشبرد پروژه‌های خود قصد تهیه این دستگاه را دارید، کارشناسان فنی ایلکوشاپ از طریق شماره‌های تماس درج‌شده در سایت، آماده ارائه مشاوره‌های جامع به شما هستند.
