اسیلوسکوپ ریگول (RIGOL) DS1104Z-S PLUS
این دستگاه یک اسیلوسکوپ چهار کاناله با پهنای باند 100 MHz است که از ژنراتور سیگنال داخلی دو کاناله 25 MHz و قابلیت ارتقاء به MSO پشتیبانی میکند. بهرهمندی از نرخ نمونهبرداری 1 GSa/s، حافظه 24 Mpts و نمایشگر 7 اینچی، تحلیل دقیق سیگنالها را ممکن میسازد. همچنین با پشتیبانی از دکدینگ پروتکلهای سریال و درگاههای USB و LAN، ابزاری چندمنظوره برای مهندسی و آموزش است.
امتیاز خریداران
ارسال
ارسال به سراسر ایران
پیگیری سفارش
اطلاعرسانی پیامکی
گارانتی
خدمات
خدمات پس از فروش
ضمانت اصالت
واردکننده مستقیم
پیشنهادشگفت انگیز
ارسال فوری
قیمت سایت به روز است
اقلام تکمیلی محصول
ارسال سریع
پست پیشتاز / تیپاکس / باربری
فروش سازمانی
فروش عمده و سازمانی
مشاوره تخصصی
مشاوره فنی و تخصصی
پرداخت ایمن
اینماد و درگاههای معتبر

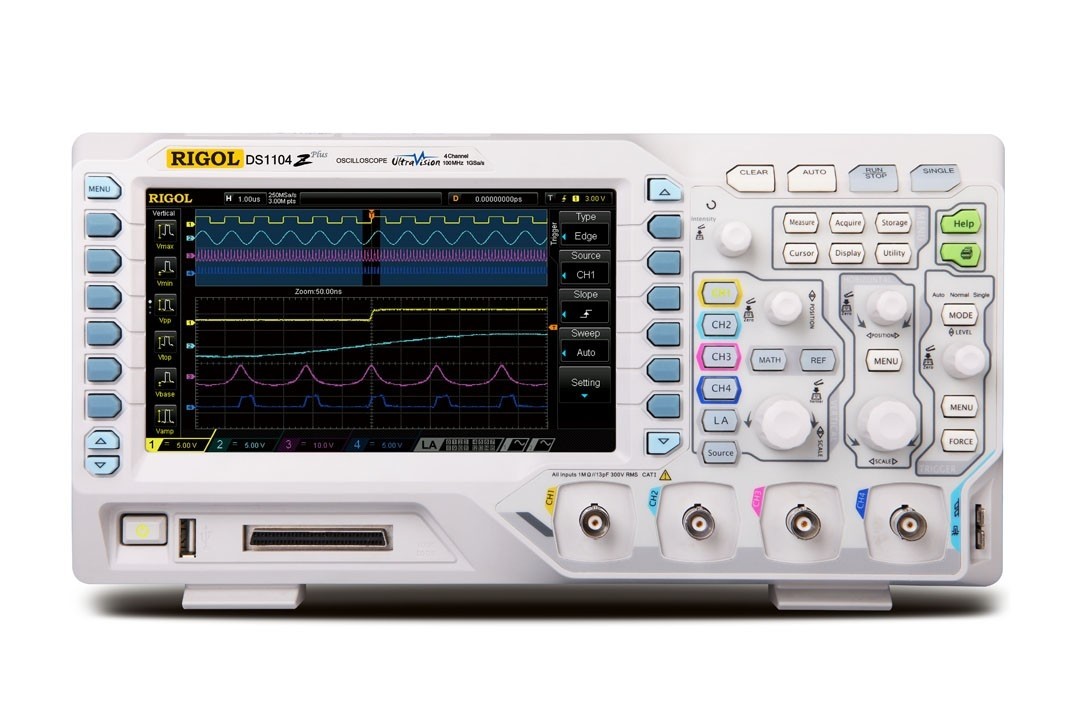

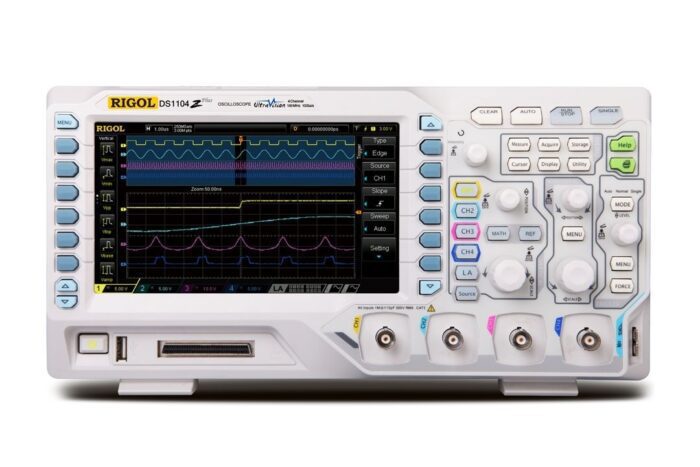

معرفی و بررسی اسیلوسکوپ RIGOL DS1104Z‑S PLUS
اسیلوسکوپ دیجیتال RIGOL DS1104Z‑S PLUS از سری DS1000Z، یک دستگاه چهار کاناله چندمنظوره است که با بهرهگیری از تکنولوژی UltraVision برای طیف وسیعی از کاربردهای مهندسی و آموزشی طراحی شده است. این مدل دارای 4 کانال آنالوگ با پهنای باند 100 MHz بوده و ویژگی متمایز آن نسبت به مدلهای معمولی، بهرهمندی از ژنراتور سیگنال داخلی دو کاناله (Built‑in dual‑channel 25 MHz signal source) است. همچنین این دستگاه از قابلیت Mixed Signal Oscilloscope (MSO) پشتیبانی میکند که امکان اضافه کردن 16 کانال دیجیتال (با تهیه پکیج ارتقاء) را برای تحلیل مدارهای منطقی فراهم میآورد. نمایشگر این مدل یک پنل 7 اینچی WVGA با رزولوشن 800×480 است که از قابلیت intensity graded color display برای نمایش تراکم سیگنالها استفاده میکند.
در بخش مشخصات نمونهبرداری، این دستگاه دارای نرخ نمونهبرداری (Sample Rate) تا 1 GSa/s در حالت تک کانال است که در صورت استفاده همزمان از تمام کانالها به 250 MSa/s کاهش مییابد. حافظه ثبت دادهها یا Record Length در این مدل تا 24 Mpts ظرفیت دارد که اجازه ذخیرهسازی طولانیمدت سیگنال را با دقت بالا میدهد. نرخ ثبت شکلموج (Waveform Capture Rate) دستگاه تا 30,000 wfms/s بوده و قابلیت ضبط سختافزاری شکل موج را تا 60,000 فریم دارا است. پارامتر زمان صعود (Rise Time) برای این مدل 3.5 ns محاسبه شده و محدوده حساسیت عمودی (Vertical Sensitivity) آن از 1 mV/div تا 10 V/div متغیر است. همچنین امپدانس ورودی کانالهای آنالوگ 1 MΩ ± 1% به همراه ظرفیت خازنی 15pf ± 3pf اعلام شده است.
این اسیلوسکوپ در بخش تحلیل سیگنال از انواع تریگر شامل Edge، Pulse، Slope، Video، Pattern، Duration، Timeout، Runt، Window و Setup/Hold پشتیبانی کرده و قابلیت Serial Bus Decoding برای پروتکلهای RS232/UART، I2C و SPI را به صورت استاندارد ارائه میدهد. در بحث اندازهگیری اتوماتیک، دستگاه قادر به محاسبه و نمایش پارامترهای متنوعی از جمله Period، Frequency، Vpp، Vavg، Vrms و Duty Cycle است. ژنراتور داخلی آن نیز میتواند انواع شکل موجهای استاندارد مانند Sine، Square و Pulse را با دقت 14 bits تولید کند. توابع ریاضی (Waveform Math) شامل FFT و عملیاتهای اصلی ریاضی نیز برای تحلیلهای پیشرفته در دسترس کاربر قرار دارند.

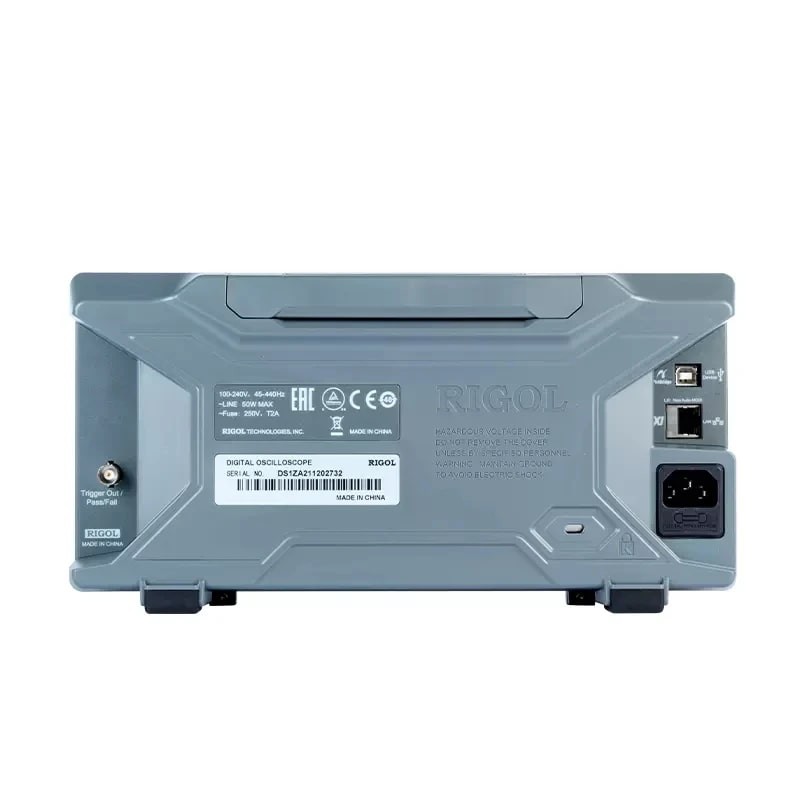

از لحاظ درگاههای ارتباطی، RIGOL DS1104Z‑S PLUS مجهز به USB Host & Device، LAN (LXI) و خروجی Aux است که امکان کنترل از راه دور و اتصال به کامپیوتر را فراهم میکند. وزن دستگاه حدود 3.2 کیلوگرم بوده و ابعاد آن 313.1 × 160.8 × 122.4 میلیمتر است. با وجود قابلیتهای گسترده، باید توجه داشت که رزولوشن عمودی این دستگاه 8‑bit است که در مقایسه با سریهای جدیدتر (مانند 12‑bit) دقت پایینتری در تفکیک سطوح ولتاژ دارد. همچنین نمایشگر 7 اینچی آن نسبت به استانداردهای روز کوچکتر محسوب میشود و پهنای باند 100 MHz آن برای کار با پروتکلهای فرکانس بالا محدودیت ایجاد میکند. برای دریافت مشاوره فنی و اطمینان از انتخاب بهترین مدل متناسب با پروژه خود، میتوانید با کارشناسان فروش ما تماس بگیرید.
| وزن | 3200 گرم |
|---|---|
| ابعاد | 313 × 161 × 122 میلیمتر |
| پهنای باند (Bandwidth) | |
| تعداد کانال (Channels) | |
| نرخ نمونهبرداری (Sample rate) | |
| عمق حافظه (Memory depth) | |
| نرخ ثبت شکل موج (Waveform capture rate) | 30,000 wfms/s |
| رزولوشن عمودی (Vertical Resolution) | 8 bits |
| حساسیت عمودی (Vertical Sensitivity) | 1 mV/div – 10 V/div |
| زمان صعود (Rise time) | 3.5 ns |
| ماکزیمم ولتاژ ورودی (Max input voltage) | Analog: CAT I 300 Vrms, CAT II 100 Vrms (transient 1000 Vpk) / Digital: CAT I 40 Vrms (transient 800 Vpk) |
| دقت بهره مستقیم (DC Gain Accuracy) | <10 mV: ±4% full scale / ≥10 mV: ±3% full scale |
| محدوده تایم بیس (Time Base Range) | 5 ns/div to 50 s/div |
| دقت تایم بیس (Time Base Accuracy) | ≤ ± 25 ppm |
| انواع تریگر (Trigger Types) | Edge, Pulse, Runt, Window, Nth Edge, Slope, Video, Pattern, Delay, TimeOut, Duration, Setup/Hold, RS232/UART, I2C, SPI |
| دیکدینگ باس سریال (Serial Bus Decoding) | Parallel, RS232/UART, I2C, SPI |
| توابع ریاضی (Waveform math) | +, -, ×, ÷, FFT, A&&B, A, B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, Filter |
| اندازهگیری اتوماتیک (Automatic Measurements) | +11 parameters |
| لاجیک آنالایزر (Logic Analyzer) | optional |
| فانکشن ژنوراتور داخلی (Built-in Function Generator) | YES |
| ولت متر دیجیتال (Digital Voltmeter) | No |
| نوع نمایشگر (display type) | TFT LCD, 800×480 pixels |
| سایز نمایشگر (display size) | |
| صفحه لمسی (Touch Screen) | NO |
| پورتهای ارتباطی (Standard Interfaces/Connectivity) | |
| ضریب تضعیف پراب (Probe Attenuation Factors) | 0.01X to 1000X (in 1-2-5 step) |
