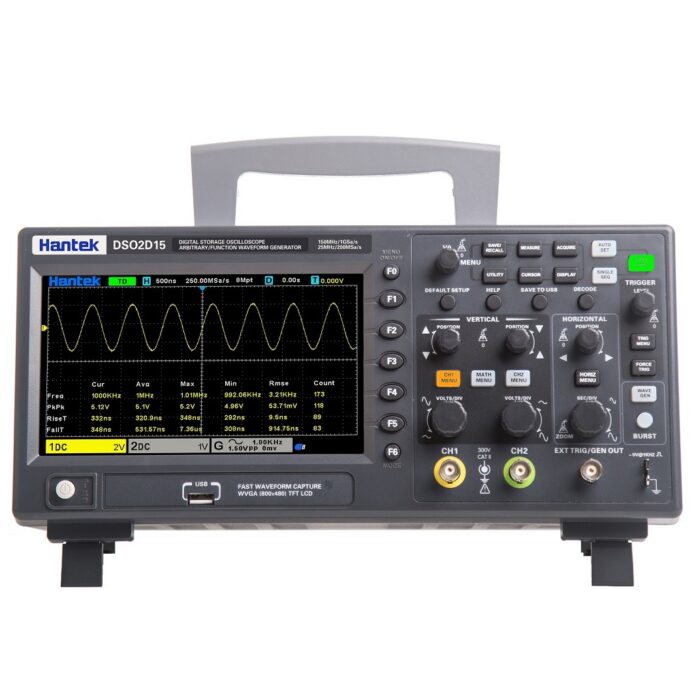

اسیلوسکوپ هانتک (HANTEK) DSO2D15
این دستگاه پرچمدار سری 2000 هانتک با پهنای باند 150 MHz و 2 کانال آنالوگ است که به یک سیگنال ژنراتور داخلی 25 MHz با رزولوشن 12 bit مجهز شده است. نرخ نمونهبرداری آن در حالت تککانال به 1 GSa/s و عمق حافظهاش به 8 Mpts میرسد که برای ثبت سیگنالهای طولانی بسیار مناسب است. نمایشگر 7 اینچی، قابلیت دکدینگ پروتکلهای سریال و ولتمتر داخلی از دیگر ویژگیهای این مدل 8 بیتی هستند. البته باید توجه داشت که در صورت استفاده همزمان از هر دو کانال، نرخ نمونهبرداری به 500 MSa/s کاهش مییابد و نرخ ثبت شکل موج آن نیز برای کاربردهای عمومی و تعمیراتی بهینهسازی شده است.
امتیاز خریداران
ارسال
ارسال به سراسر ایران
پیگیری سفارش
اطلاعرسانی پیامکی
گارانتی
خدمات
خدمات پس از فروش
ضمانت اصالت
واردکننده مستقیم
پیشنهادشگفت انگیز
ارسال فوری
قیمت سایت به روز است
ناموجود
ارسال سریع
پست پیشتاز / تیپاکس / باربری
فروش سازمانی
فروش عمده و سازمانی
مشاوره تخصصی
مشاوره فنی و تخصصی
پرداخت ایمن
اینماد و درگاههای معتبر
معرفی و بررسی اسیلوسکوپ HANTEK DSO2D15
اسیلوسکوپ HANTEK DSO2D15 پرچمدار و قدرتمندترین عضو از خانواده اقتصادی سری 2000 هانتک است که با ارائه پهنای باند بالاتر نسبت به برادر کوچکتر خود، ارزش خرید بسیار بالایی را به ارمغان آورده است. این دستگاه با ادغام یک اسیلوسکوپ دو کاناله و یک سیگنال ژنراتور داخلی در یک پلتفرم رومیزی جمعوجور، نیاز کاربران را به خرید دستگاههای مجزا برطرف میسازد. اگر به عنوان یک تعمیرکار حرفهای، طراح مدارهای الکترونیکی و یا مسئول تجهیز آزمایشگاههای آموزشی به دنبال ابزاری هستید که بتواند نیازهای اندازهگیری شما را در فرکانسهای بالاتر با کمترین هزینه ممکن پوشش دهد، بررسی مشخصات این مدل جذاب قطعاً برای شما راهگشا خواهد بود.
در بررسی مشخصات سختافزاری و پردازشی، این دستگاه با ارائه پهنای باند 150 MHz و 2 کانال ورودی آنالوگ، عملکردی فراتر از رده قیمتی خود به نمایش میگذارد. نرخ نمونهبرداری زمان واقعی در این مدل، در صورت استفاده از یک کانال به 1 GSa/s میرسد و عمق حافظه بسیار خوب آن نیز در حالت تککانال برابر با 8 Mpts است که ثبت دقیق سیگنالهای طولانی را بدون افت کیفیت تضمین میکند. رزولوشن عمودی در این دستگاه 8 بیتی بوده و حساسیت آن از 2 mV/div تا 10 V/div متغیر است که رصد طیف وسیعی از سیگنالها، از نویزهای بسیار ضعیف تا ولتاژهای بالا را به راحتی ممکن میسازد.
بخش متمایزکننده و هیجانانگیز این مدل، مجهز بودن به یک کانال سیگنال ژنراتور با توانایی ساخت سیگنال دلخواه (AWG) با فرکانس 25 MHz، رزولوشن 12 بیتی و نرخ نمونهبرداری 200 MSa/s است که میتواند انواع شکلموجهای سینوسی، مربعی، رمپ و نویز را تولید و به مدار تزریق کند. این دستگاه دارای یک نمایشگر عریض 7 اینچی از نوع TFT LCD با رزولوشن 800 × 480 پیکسل است. پشتیبانی از سیستم تریگر پیشرفته، قابلیت دیکدینگ باسهای سریال پرکاربرد نظیر I2C, SPI, UART, CAN, LIN، اندازهگیری خودکار 32 پارامتر مختلف، ولتمتر دیجیتال داخلی (DVM) و پورتهای ارتباطی USB، این محصول را به یک دستیار هوشمند و همهکاره تبدیل کرده است.
در یک جمعبندی تخصصی، اسیلوسکوپ HANTEK DSO2D15 با ارائه پهنای باند ۱۵۰ مگاهرتزی و سیگنال ژنراتور داخلی، یک انتخاب طلایی و بدون ریسک برای بودجههای اقتصادی محسوب میشود. با این حال، به عنوان یک خریدار آگاه باید محدودیتهای فنی آن را نیز در نظر بگیرید: مهمترین محدودیت این است که در صورت استفاده همزمان از هر 2 کانال، نرخ نمونهبرداری به 500 MSa/s و عمق حافظه به 4 Mpts کاهش مییابد که این موضوع در هنگام تحلیل همزمان دو سیگنال با فرکانس بالا باید مورد توجه قرار گیرد. همچنین طبق مندرجات دیتاشیت، در صورت تنظیم پروب روی حالت 1X، پهنای باند دستگاه به 6 MHz محدود خواهد شد. با وجود این موارد، در این رده قیمتی، یافتن دستگاهی با این سطح از امکانات بسیار دشوار است. برای اطمینان از تناسب این محصول با نیازهای پروژهتان، کارشناسان مجرب ما همواره آماده ارائه مشاورههای تخصصی به شما عزیزان هستند.
| وزن | 1900 گرم |
|---|---|
| ابعاد | 318 × 110 × 150 میلیمتر |
| عمق حافظه (Memory depth) | |
| لاجیک آنالایزر (Logic Analyzer) | NO |
| سایز نمایشگر (display size) | |
| تعداد کانال (Channels) | |
| پهنای باند (Bandwidth) | |
| شرکت سازنده (Manufacture) | |
| نرخ نمونهبرداری (Sample rate) | |
| نرخ ثبت شکل موج (Waveform capture rate) | Not specified |
| پرتابل یا رومیزی (benchtop/portable) | |
| رزولوشن عمودی (Vertical Resolution) | 8 bits |
| دیکدینگ باس سریال (Serial Bus Decoding) | RS232/UART, I2C, SPI, CAN, LIN |
| فانکشن ژنوراتور داخلی (Built-in Function Generator) | YES |
| صفحه لمسی (Touch Screen) | NO |
| پورتهای ارتباطی (Standard Interfaces/Connectivity) | |
| اندازهگیری اتوماتیک (Automatic Measurements) | 32 parameters |
| دقت بهره مستقیم (DC Gain Accuracy) | ±3% (10 V/div to 10 mV/div); ±4% (5 mV/div to 2 mV/div) |
| ولت متر دیجیتال (Digital Voltmeter) | Yes |
| نوع نمایشگر (display type) | TFT LCD, 800×480 pixels |
| ماکزیمم ولتاژ ورودی (Max input voltage) | 300 Vrms (10X) |
| ضریب تضعیف پراب (Probe Attenuation Factors) | 1X, 10X, 100X, 1000X |
| زمان صعود (Rise time) | Typical 2.4 ns |
| دقت تایم بیس (Time Base Accuracy) | ±25ppm |
| محدوده تایم بیس (Time Base Range) | 2 ns/div to 100 s/div |
| انواع تریگر (Trigger Types) | Edge, Pulse width, Video, Slope, Overtime, Window, Pattern, Interval, Under Amp, UART, LIN, CAN, SPI, I2C |
| حساسیت عمودی (Vertical Sensitivity) | 2 mV/div – 10 V/div |
| توابع ریاضی (Waveform math) | +, -, ×, ÷, FFT |
3 دیدگاه برای اسیلوسکوپ هانتک (HANTEK) DSO2D15
برای فرستادن دیدگاه، باید وارد شده باشید.
محصولات مشابه
محسن فرج پور (خریدار محصول) –
اسیلوسکوپ خیلی تمیز بسته بندی کرده بودند.
برای هدف اموزش و تست الکترونیک اسیلوسکوپ خیلی خوبیه مثلا یادگرفتن میکروکنترلر و مدارهای آنالوگ. (تقریبا به اندازه ی آزمایشگاه مدار1و2 وآزمایشگاه الکترونیک1و2و3 و مدارمخابراتی و میکروکنترلر ارزش داره)
من مدار های انالوگ را با این اسیلوسکوپ می خواستم ببینم
چند تا ایراد جزیی هم داره :
1- با شکل موج های با ولتاژ بزرگ(مثلا +3ولت و 0 و -3ولت امکان زوم کردن زیر 200میلی ولت وجود نداره به خاطر رزلوشن 8 بیتی) که باید با آی سی analog switch نمونه برداری کرد.
2- برای من کانال هاش حدود 16 میلی ولت اختلاف ولتاژ دارن. یعنی وقتی دو تا کانال رو با هم وصل میکنم یکی از شکل موج ها 16 تا 30میلی ولت می پره بالا.
با هدف اموزش تقریبا دو برابر بهتر از اسیلوسکوپ های انالوگ ازمایشگاه های دانشگاهه. و به طور خلاصه اگر دنبال یادگیری باشید این دروازه ی بهشت محسوب میشه برای شروع.
همه امکانات مورد نیاز برای حدود 2-3 سال یادگیری توی همین هنتک 2d15 موجوده. ولی اگر امکان مالی دارید rigol 1102ze گزینه ی مناسب تریه.
اسیلوسکوپ خوب و دقیق برای پروژه های دقیق به نظرم بالای 50 میلیون قیمت دارند به عنوان مثال rigol dho814 با 12 بیت رزلوشن عمودی و امکانات پیغمبری، از جمله ی آن هاست
