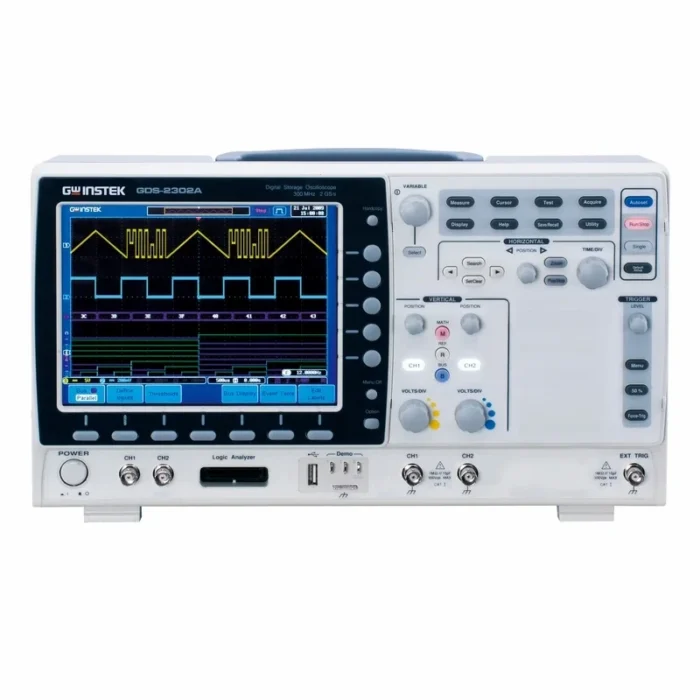

اسیلوسکوپ گودویل (GW Instek) GDS-2302A
این اسیلوسکوپ 2 کاناله با پهنای باند 300 MHz، از تکنولوژی VPO برای نمایش باکیفیت سیگنالهای گذرا بهره میبرد. با نرخ نمونهبرداری 2 GSa/s، حافظه 2 Mpts و نرخ بهروزرسانی 80,000 wfms/s، دقت بالایی در تحلیل رویدادهای سریع دارد. نمایشگر 8 اینچی و پشتیبانی از دکدینگ پروتکلهای سریال، آن را به ابزاری قدرتمند برای تحقیق، توسعه و طراحی سیستمهای امبدد تبدیل کرده است.
امتیاز خریداران
ارسال
ارسال به سراسر ایران
پیگیری سفارش
اطلاعرسانی پیامکی
گارانتی
خدمات
خدمات پس از فروش
ضمانت اصالت
واردکننده مستقیم
پیشنهادشگفت انگیز
ارسال فوری
قیمت سایت به روز است
ارسال سریع
پست پیشتاز / تیپاکس / باربری
فروش سازمانی
فروش عمده و سازمانی
مشاوره تخصصی
مشاوره فنی و تخصصی
پرداخت ایمن
اینماد و درگاههای معتبر
معرفی اسیلوسکوپ گودویل GW Instek GDS-2302A
اسیلوسکوپ GW Instek GDS-2302A یکی از تجهیزات پیشرفته و ارزشمند در حوزه اندازهگیری دیجیتال است که با معماری نوآورانه خود، سرعت و کیفیتی بینظیر را به میز کار شما میآورد. این دستگاه با بهرهگیری از فناوری انحصاری VPO (اسیلوسکوپ با ماندگاری بصری)، سیگنالهای گذرا و نادر را با کیفیتی شبیه به اسیلوسکوپهای آنالوگ اما با قدرت پردازش دیجیتال به تصویر میکشد. اگر در طراحیهای الکترونیکی خود به دنبال شکار رویدادهای سریع و پنهان هستید، بررسی قابلیتهای پردازشی این مدل را به شما توصیه میکنیم.
در بررسی مهمترین پارامترهای این محصول، پهنای باند چشمگیر 300 MHz در کنار 2 کانال ورودی خودنمایی میکند. این اسیلوسکوپ دارای نرخ نمونهبرداری زمان واقعی 2 GSa/s و نرخ نمونهبرداری معادل خیرهکننده 100 GSa/s است که دقت فوقالعادهای در بازسازی سیگنالهای فرکانس بالا دارد. همچنین، برخورداری از عمق حافظه 2M points در کنار نرخ بهروزرسانی بسیار سریع 80,000 wfms/s (شکلموج در ثانیه)، به شما اطمینان میدهد که هیچ جزئیاتی از چشم شما دور نخواهد ماند. تمامی این اطلاعات با وضوح بالا بر روی یک نمایشگر بزرگ 8 inch از نوع SVGA TFT LCD نمایش داده میشوند.
علاوه بر قدرت پردازش بالا، این اسیلوسکوپ به صورت استاندارد از قابلیت تریگر و دیکدینگ باسهای سریال مانند I2C, SPI, UART پشتیبانی میکند و دارای پورتهای ارتباطی USB و RS-232 است. با این حال، باید در نظر داشت که این دستگاه تنها ۲ کانال آنالوگ دارد و امکاناتی نظیر تحلیلگر منطقی (لاجیک آنالایزر)، پورت شبکه (LAN)، خروجی تصویر SVGA و GPIB همگی آپشنال هستند. این محدودیت در تعداد کانال و نیاز به تهیه ماژولهای جداگانه برای ارتقاء به یک دستگاه سیگنال مختلط (MSO)، نشان میدهد که برای پروژههای بسیار پیچیده و صنعتی که نیازمند به تحلیل همزمان چندین سیگنال دیجیتال و آنالوگ در بستر شبکه است ، احتمالاً نیاز به ارتقاء و پرداخت هزینههای جانبی داشته باشید.
در یک نگاه کلی، این اسیلوسکوپ قدرتمند ابزاری فوقالعاده برای آزمایشگاههای تحقیق و توسعه (R&D)، تست و تضمین کیفیت محصولات، طراحی سیستمهای امبدد (Embedded)، یکپارچهسازی سیستمها و مراکز تعمیرات تخصصی است. مهندسان و محققان با اتکا به سرعت و دقت این دستگاه میتوانند کیفیت خروجی پروژههای خود را به شدت ارتقا دهند. در صورتی که برای تطبیق مشخصات این اسیلوسکوپ با نیازهای دقیق آزمایشگاه یا پروژه خود پرسشی دارید، تیم فنی ما مشتاقانه آماده پاسخگویی است؛ کافیست با شمارههای پشتیبانی درج شده در سایت تماس حاصل فرمایید تا کارشناسان ما بهترین راهکار را به شما پیشنهاد دهند.
| وزن | 4200 گرم |
|---|---|
| ابعاد | 380 × 220 × 145 میلیمتر |
| شرکت سازنده (Manufacture) | |
| پهنای باند (Bandwidth) | |
| تعداد کانال (Channels) | |
| سایز نمایشگر (display size) | |
| عمق حافظه (Memory depth) | |
| نرخ نمونهبرداری (Sample rate) | |
| نرخ ثبت شکل موج (Waveform capture rate) | 80,000 wfms/s |
| لاجیک آنالایزر (Logic Analyzer) | optional |
| پرتابل یا رومیزی (benchtop/portable) | |
| رزولوشن عمودی (Vertical Resolution) | 8 bits |
| دیکدینگ باس سریال (Serial Bus Decoding) | I2C, UART, SPI |
| فانکشن ژنوراتور داخلی (Built-in Function Generator) | optional |
| صفحه لمسی (Touch Screen) | NO |
| پورتهای ارتباطی (Standard Interfaces/Connectivity) | RS-232C, USB Port, Go/NoGo BNC (Standard) / Ethernet Port (LAN), SVGA Video Port, GPIB (Option) |
| اندازهگیری اتوماتیک (Automatic Measurements) | 36 parameters |
| دقت بهره مستقیم (DC Gain Accuracy) | + 0.1div + 1mV) when 1mV/div is selected, + 0.1div + 1mV) when 2mV/div or greater is selected ; ±(5% X, ±(3% X, Readout |
| ولت متر دیجیتال (Digital Voltmeter) | Optional |
| نوع نمایشگر (display type) | TFT LCD SVGA color display, 800 horizontal×600 vertical pixels |
| ماکزیمم ولتاژ ورودی (Max input voltage) | 300 Vrms , CAT I (300 Vrms CAT II with 10:1 probe) |
| ضریب تضعیف پراب (Probe Attenuation Factors) | 10:1/1:1 Switchable |
| زمان صعود (Rise time) | 1.17 ns |
| دقت تایم بیس (Time Base Accuracy) | ±20 ppm over any 1 ms time interval |
| محدوده تایم بیس (Time Base Range) | 1ns/div to 100s/div (1-2-5 increments); ROLL: 100ms/div to 100s/div |
| انواع تریگر (Trigger Types) | Edge, Pulse Width(Glitch), Video, Pulse Runt, Rise & Fall(Slope), Alternate, Glitch Trigger, Duration Trigger, Slope Trigger, Time out, Event-Delay, Time-Delay, Logic*, Bus* |
| حساسیت عمودی (Vertical Sensitivity) | 1 mV/div – 10 V/div |
| توابع ریاضی (Waveform math) | +, -, ×, ÷, FFT, FFTrms, d/dt, ∫dt |
