اسیلوسکوپ گودویل (GW Instek) GDS 1102B
این اسیلوسکوپ 2 کاناله با پهنای باند 100 MHz و نرخ نمونهبرداری 1 GSa/s، ابزاری کارآمد برای آزمایشگاه و تعمیرات است. تجهیز به نمایشگر 7 inch، عمق حافظه 10 M و نرخ ثبت 50000 wfms/s، نمایش دقیق سیگنالها را کاملاً تضمین میکند. پشتیبانی از 36 اندازهگیری خودکار، توابع FFT و تریگرهای پیشرفته، تمامی نیازهای تحلیلی شما را به خوبی برطرف میسازد.
امتیاز خریداران
ارسال
ارسال به سراسر ایران
پیگیری سفارش
اطلاعرسانی پیامکی
گارانتی
خدمات
خدمات پس از فروش
ضمانت اصالت
واردکننده مستقیم
پیشنهادشگفت انگیز
ارسال فوری
قیمت سایت به روز است
ارسال سریع
پست پیشتاز / تیپاکس / باربری
فروش سازمانی
فروش عمده و سازمانی
مشاوره تخصصی
مشاوره فنی و تخصصی
پرداخت ایمن
اینماد و درگاههای معتبر
معرفی و بررسی اسیلوسکوپ GW Instek GDS‑1102B

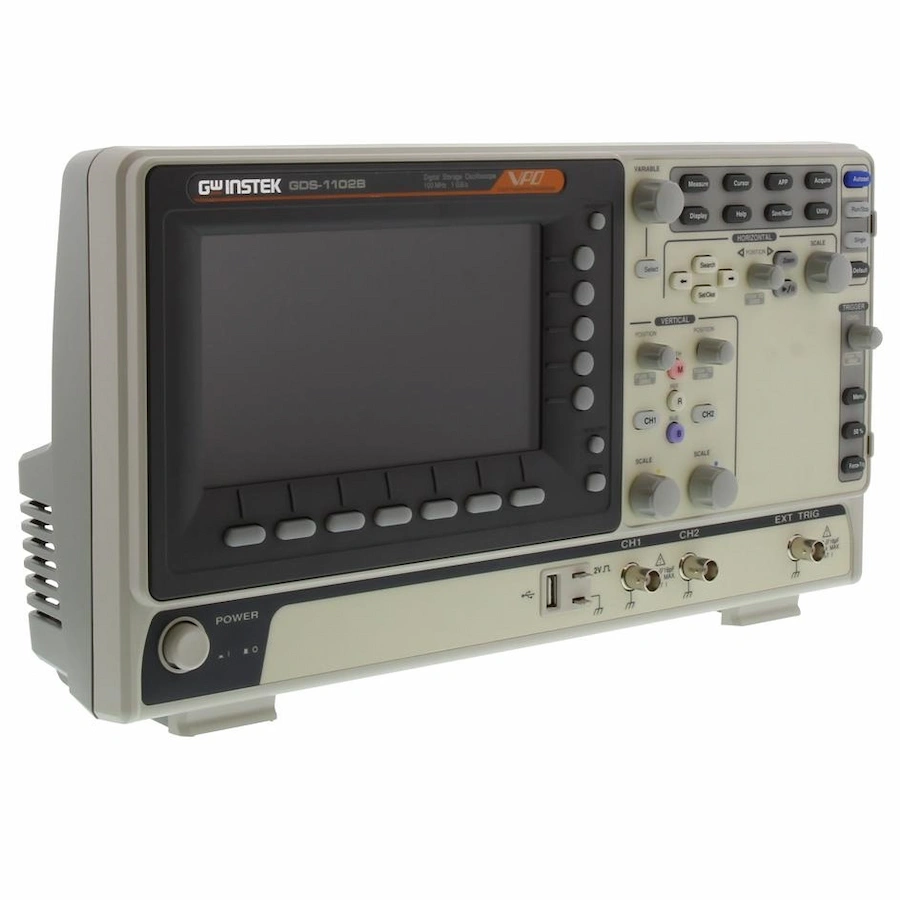

اسیلوسکوپ GW Instek GDS‑1102B یکی از مدلهای رومیزی و کاربردی در سری GDS‑1000B شرکت گودویل است که برای استفاده در آزمایشگاههای الکترونیک، مراکز آموزشی و واحدهای تعمیرات طراحی شده است. این دستگاه با بهرهگیری از 2 کانال آنالوگ به همراه ورودی Trigger خارجی (EXT) امکان بررسی همزمان چند سیگنال و کنترل دقیق فرآیند تریگر را فراهم میکند. نمایشگر 7 inch TFT WVGA رنگی با رزولوشن 800×480 نیز محیط کاری مناسبی برای مشاهده دقیق شکل موجها ایجاد کرده و خوانایی مطلوبی در نمایش دادهها ارائه میدهد. طراحی این اسیلوسکوپ به گونهای است که علاوه بر عملکرد پایدار، کاربری سادهای داشته باشد و کاربران بتوانند بدون پیچیدگیهای اضافی، اندازهگیری و تحلیل سیگنالهای مختلف را انجام دهند. به همین دلیل این مدل میتواند گزینهای مناسب برای کاربران حرفهای و همچنین دانشجویان و تکنسینهای حوزه الکترونیک باشد.
از نظر مشخصات فنی، GW Instek GDS‑1102B دارای پهنای باند 100MHz است که برای تحلیل طیف وسیعی از سیگنالهای آنالوگ و دیجیتال در مدارهای الکترونیکی مناسب محسوب میشود. این دستگاه از حداکثر نرخ نمونهبرداری 1GSa/s بهره میبرد و با عمق حافظه 10M برای هر کانال امکان ثبت جزئیات دقیقتری از سیگنالها را در بازههای زمانی طولانیتر فراهم میکند. محدوده حساسیت عمودی دستگاه از 1mV/div تا 10V/div با رزولوشن عمودی 8bit در نظر گرفته شده است. همچنین محدوده Timebase از 5ns/div تا 100s/div با گامهای 1‑2‑5 تنظیم میشود که انعطاف مناسبی برای مشاهده سیگنالهای بسیار سریع یا تغییرات آهسته فراهم میکند. نرخ ثبت شکل موج 50000 waveforms per second نیز کمک میکند رخدادهای سریع و گذرا با احتمال بیشتری در فرآیند اندازهگیری شناسایی شوند.
در بخش امکانات تحلیلی، این اسیلوسکوپ از 36 نوع اندازهگیری خودکار برای پارامترهای مختلف سیگنال پشتیبانی میکند و قابلیت FFT نیز برای تحلیل فرکانسی سیگنالها در آن در نظر گرفته شده است. سیستم تریگر دستگاه بسیار متنوع بوده و شامل حالتهایی مانند Edge، Pulse Width، Video، Pulse Runt، Rise & Fall، Timeout، Alternate، Event Delay و Time Delay میشود که امکان تشخیص شرایط پیچیده در سیگنالها را فراهم میکند. همچنین دستگاه از حالتهای Auto، Normal و Single Sequence برای مدیریت فرآیند Trigger پشتیبانی میکند. وجود USB Port، LAN و خروجی Go/NoGo BNC نیز امکان ارتباط با سیستمهای دیگر، انتقال دادهها و استفاده در کاربردهای تست و کنترل را فراهم میسازد. البته مانند بسیاری از اسیلوسکوپهای این رده، رزولوشن عمودی 8bit ممکن است در اندازهگیریهای بسیار دقیق در مقایسه با مدلهای حرفهایتر با رزولوشن بالاتر محدودیتهایی ایجاد کند.
در مجموع، GW Instek GDS‑1102B یک اسیلوسکوپ دوکاناله با قابلیتهای مناسب برای کاربردهای آموزشی، تحقیقاتی و تعمیراتی محسوب میشود. ترکیب پهنای باند 100MHz، نرخ نمونهبرداری 1GSa/s، عمق حافظه 10M و نرخ ثبت شکل موج بالا باعث شده این دستگاه بتواند در بسیاری از سناریوهای تحلیل سیگنال عملکرد قابل قبولی ارائه دهد. همچنین وجود ورودی EXT Trigger و مجموعه گستردهای از حالتهای تریگر، انعطاف بیشتری در بررسی سیگنالهای پیچیده فراهم میکند. حداکثر ولتاژ ورودی 300Vrms و طراحی رومیزی با وزن حدود 2.8Kg نیز استفاده از دستگاه را در محیطهای آزمایشگاهی و صنعتی سادهتر میکند. اگر به دنبال یک اسیلوسکوپ قابل اعتماد برای آزمایشگاه، تعمیرات تخصصی یا کارهای آموزشی هستید، این مدل میتواند گزینهای مناسب برای بررسی باشد و در صورت نیاز نیز میتوانید پیش از خرید از مشاوره تخصصی کارشناسان فروشگاه بهرهمند شوید.
| وزن | 2800 گرم |
|---|---|
| ابعاد | 380 × 127,3 × 208 میلیمتر |
| عمق حافظه (Memory depth) | |
| لاجیک آنالایزر (Logic Analyzer) | NO |
| سایز نمایشگر (display size) | |
| تعداد کانال (Channels) | |
| پهنای باند (Bandwidth) | |
| شرکت سازنده (Manufacture) | |
| نرخ نمونهبرداری (Sample rate) | |
| نرخ ثبت شکل موج (Waveform capture rate) | 50,000 wfms/s |
| پرتابل یا رومیزی (benchtop/portable) | |
| رزولوشن عمودی (Vertical Resolution) | 8 bits |
| دیکدینگ باس سریال (Serial Bus Decoding) | Not specified |
| فانکشن ژنوراتور داخلی (Built-in Function Generator) | NO |
| صفحه لمسی (Touch Screen) | NO |
| پورتهای ارتباطی (Standard Interfaces/Connectivity) | USB 2.0 High-speed host port, USB High-speed 2.0 device port, Go-NoGo BNC |
| اندازهگیری اتوماتیک (Automatic Measurements) | 36 parameters |
| دقت بهره مستقیم (DC Gain Accuracy) | ±3% |
| ولت متر دیجیتال (Digital Voltmeter) | No |
| نوع نمایشگر (display type) | TFT WVGA color display, 800 horizontal × 480 vertical pixels |
| ماکزیمم ولتاژ ورودی (Max input voltage) | 300 Vrms, CAT I |
| ضریب تضعیف پراب (Probe Attenuation Factors) | 10X |
| زمان صعود (Rise time) | 3.5 ns |
| دقت تایم بیس (Time Base Accuracy) | ±50 ppm over any ≥1 ms time interval |
| محدوده تایم بیس (Time Base Range) | 5ns/div to 100s/div (1-2-5 increments) |
| انواع تریگر (Trigger Types) | Edge, Pulse Width, Video, Pulse Runt, Rise & Fall, Timeout, Alternate, Event-Delay, Time-Delay, Bus |
| حساسیت عمودی (Vertical Sensitivity) | 1 mV – 10 V/div |
| توابع ریاضی (Waveform math) | +, -, ×, ÷, FFT, FFTrms, User Defined Expression |
