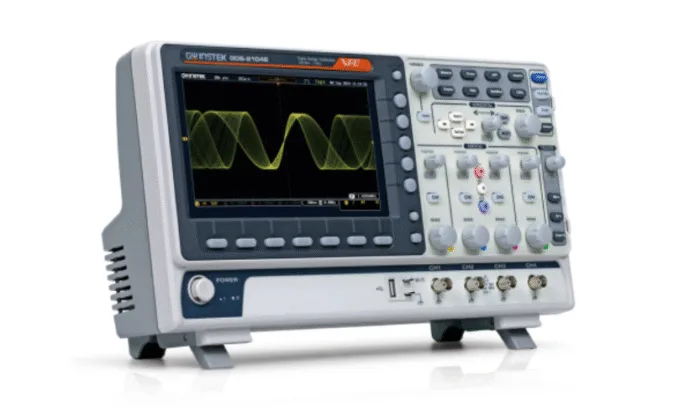

اسیلوسکوپ گودویل GDS-2204E (GW Instek)
این اسیلوسکوپ قدرتمند با 4 کانال ورودی مجزا و پهنای باند 200 MHz، یک ابزار بینظیر برای آزمایشگاه است . این دستگاه با ارائه نرخ نمونهبرداری 1 GSa/s و عمق حافظه 10 Mpts در کنار سرعت فوقالعاده 120,000 wfms/s، تحلیل رفتار سیگنالها را روی نمایشگر 8 اینچی رنگی خود بسیار روان میسازد. وجود پورت شبکه اترنت و وزن 2.8 kg، از دیگر ویژگیهای این محصول است.
امتیاز خریداران
ارسال
ارسال به سراسر ایران
پیگیری سفارش
اطلاعرسانی پیامکی
گارانتی
خدمات
خدمات پس از فروش
ضمانت اصالت
واردکننده مستقیم
پیشنهادشگفت انگیز
ارسال فوری
قیمت سایت به روز است
ارسال سریع
پست پیشتاز / تیپاکس / باربری
فروش سازمانی
فروش عمده و سازمانی
مشاوره تخصصی
مشاوره فنی و تخصصی
پرداخت ایمن
اینماد و درگاههای معتبر
بررسی تخصصی و خرید اسیلوسکوپ گودویل (GW Instek) GDS-2204E
گسترش روزافزون سیستمهای دیجیتال، نیازمند ابزارهایی است که بتوانند دادههای حجیم را با بالاترین قابلیت اطمینان پردازش کنند. اسیلوسکوپ گودویل مدل GDS-2204E با تامین 4 کانال ورودی مستقل و فرکانس کاری 200 MHz، بستری بسیار حرفهای برای توسعهدهندگان سختافزار فراهم میآورد. زمان صعود 1.75 ns در این معماری تضمین میکند که لبههای تیز سیگنال به درستی بازسازی شوند . تمامی این اطلاعات روی یک نمایشگر 8 اینچی رنگی از نوع TFT LCD با رزولوشن 800 در 480 پیکسل نمایش داده میشود که فضای دیداری وسیع و شفافی را در اختیار کاربر قرار میدهد .
در لایه پردازش و نمونهبرداری، این دستگاه توانمندیهای خیرهکنندهای را ارائه میدهد. این اسیلوسکوپ با پشتیبانی از نرخ نمونهبرداری 1 GSa/s، تغییرات سریع سیگنال را با بالاترین دقت ثبت میکند. یکی از برترین ویژگیهای این سری، دستیابی به نرخ ثبت شکل موج استثنایی 120,000 wfms/s است که شانس یافتن ناهنجاریهای نادر را به شدت افزایش میدهد. همچنین با داشتن عمق حافظه 10 Mpts، مهندسان آزادی عمل دارند تا بدون نگرانی از افت رزولوشن، سیگنالها را در بازههای طولانی رصد کنند. حضور 36 نوع اندازهگیری خودکار و توابع پیچیده ریاضی از جمله FFT نیز امکانات تحلیلی این محصول را تکمیل کرده است .
از دیدگاه ارتباطی و فیزیکی، ساختار این دستگاه برای محیط های صنعتی و آکادمیک کاملاً بهینهسازی شده است. پورتهای استاندارد USB در کنار درگاه شبکه Ethernet به صورت پیشفرض درون دستگاه قرار گرفتهاند تا یکپارچگی با شبکههای آزمایشگاهی با سرعت بالا انجام شود. این اسیلوسکوپ با وجود 4 کانال فعال، تنها 2.8 kg وزن دارد که جابجایی آن را به مراتب سادهتر از نمونههای حجیم کلاسیک میکند . از لحاظ حفاظتی نیز تحمل ولتاژ ورودی تا مرز 300 Vrms ضریب ایمنی مدار و کاربر را افزایش میدهد.
با بررسی جزئیات تخصصی، باید به این محدودیت فنی اشاره کرد که رزولوشن عمودی در این اسیلوسکوپ برابر با 8 bits است که شاید برای مشاهده نوسانات بسیار ناچیز، نسبت به اسیلوسکوپهای 12 بیتی یک نقطه ضعف محسوب شود . با این وجود، ترکیب فوقالعاده 4 کانال قدرتمند 200 MHz، عمق حافظه 10 Mpts و نرخ ثبت شکل موج 120,000 wfms/s در یک برند خوشنام جهانی، این محصول را به یک شاهکار مهندسی و خریدی هوشمندانه تبدیل کرده است که به تنهایی پاسخگوی تمام چالشهای تحلیلی شما خواهد بود. در صورت تمایل به سفارش این ابزار بیرقیب، کارشناسان مجرب ما با افتخار آماده ارائه مشاورههای تخصصی به شما عزیزان هستند.
| وزن | 2800 گرم |
|---|---|
| ابعاد | 384 × 127,3 × 208 میلیمتر |
| پهنای باند (Bandwidth) | |
| تعداد کانال (Channels) | |
| پرتابل یا رومیزی (benchtop/portable) | |
| سایز نمایشگر (display size) | |
| لاجیک آنالایزر (Logic Analyzer) | NO |
| شرکت سازنده (Manufacture) | |
| عمق حافظه (Memory depth) | |
| نرخ نمونهبرداری (Sample rate) | |
| نرخ ثبت شکل موج (Waveform capture rate) | 120,000 wfms/s |
| رزولوشن عمودی (Vertical Resolution) | 8 bits |
| دیکدینگ باس سریال (Serial Bus Decoding) | I2C, SPI, UART, CAN, LIN |
| فانکشن ژنوراتور داخلی (Built-in Function Generator) | NO |
| صفحه لمسی (Touch Screen) | NO |
| پورتهای ارتباطی (Standard Interfaces/Connectivity) | |
| اندازهگیری اتوماتیک (Automatic Measurements) | 36 parameters |
| دقت بهره مستقیم (DC Gain Accuracy) | ±3% (≥2mV/div); ±5% (1mV/div) |
| ولت متر دیجیتال (Digital Voltmeter) | No |
| نوع نمایشگر (display type) | Color TFT LCD WVGA, 800×480 pixels |
| ماکزیمم ولتاژ ورودی (Max input voltage) | 300 Vrms (CAT I) |
| ضریب تضعیف پراب (Probe Attenuation Factors) | 1X, 10X |
| زمان صعود (Rise time) | 1.75 ns |
| دقت تایم بیس (Time Base Accuracy) | ±50 ppm |
| محدوده تایم بیس (Time Base Range) | 1 ns/div to 100 s/div |
| انواع تریگر (Trigger Types) | Auto, Normal, Single (Edge, Pulse Width, Video, Runt, Slope, Alternate, Timeout, Delay, Bus) |
| حساسیت عمودی (Vertical Sensitivity) | 1 mV/div – 10 V/div |
| توابع ریاضی (Waveform math) | +, -, ×, ÷, FFT (1 Mpts), FFTrms, User Defined, X-Y Mode |
