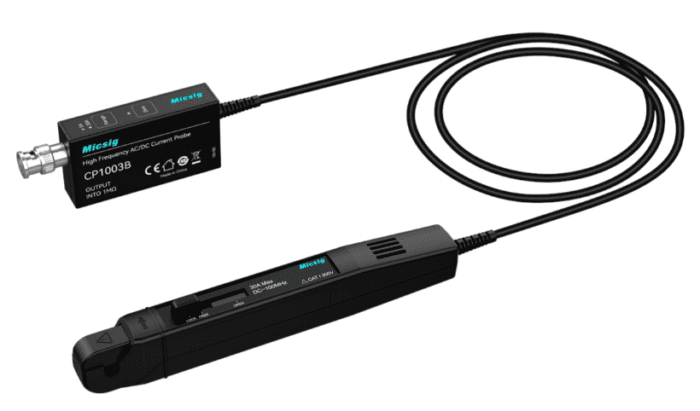

پراب جریان میکسیگ CP1003B (MICSIG)

بررسی تخصصی و خرید پراب جریان میکسیگ (MICSIG) CP1003B

پراب‌های جریان فرکانس بالا با دقت و پهنای باند مناسب، ابزارهایی حیاتی برای تحلیل توان و عیب‌یابی مدارها محسوب می‌شوند. پراب جریان متناوب و مستقیم (AC/DC) میکسیگ مدل CP1003B یک محصول اندازه‌گیری پیشرفته است که پهنای باند 100 MHz را در اختیار مهندسان قرار می‌دهد. این ابزار دارای دهانه فک با قطر 5 mm است و برای اتصال به تجهیزات اندازه‌گیری، از رابط استاندارد BNC بهره می‌برد که سازگاری آن را با اکثر برندهای اسیلوسکوپ تضمین می‌کند. کابل ارتباطی این پراب با طول 1 متر طراحی شده و انرژی مورد نیاز آن از طریق یک منبع تغذیه DC 12V تامین می‌گردد.

در بخش پردازش سیگنال، این سخت‌افزار از طراحی دو محدوده‌ای (Dual Range) بهره می‌برد که شامل محدوده 5 Arms و 30 Arms است؛ در این معماری حداکثر جریان پیوسته ورودی برابر با 30 Arms و پیک جریان مقطعی 50 Apk می‌باشد. زمان صعود (Rise time) در این مدل به کمتر از 3.5 ns می‌رسد که برای ردیابی دقیق لبه‌های سیگنال‌های پرسرعت و ارزیابی پاسخ‌های گذرا بسیار حائز اهمیت است. این پراب با دقت پایه 1%، در محدوده 5A دارای کمترین جریان قابل اندازه‌گیری 1 mA و در محدوده 30A قادر به سنجش مقادیر از 10 mA است. میزان نویز دستگاه با اعمال محدودکننده 20 MHz، برای این دو محدوده به ترتیب کمتر از 4 mApp و 30 mApp گزارش شده است.

حساسیت خروجی در این پلتفرم متناسب با محدوده انتخابی تغییر می‌کند؛ به طوری که در محدوده 5A حساسیت برابر با 1V / 1A (ضریب تضعیف 1X) و در محدوده 30A این مقدار برابر با 1V / 10A (ضریب تضعیف 10X) تنظیم می‌شود. یکی از مشخصه‌های برجسته این سری، پاسخ فرکانسی بسیار مسطح و بدون افت (Attenuation) در فرکانس‌های پایین و گذار نرم در فرکانس‌های قطع بالاست که بازتولید دقیق سیگنال را تضمین می‌نماید. همچنین برای سهولت کاربری و حفظ دقت اندازه‌گیری، این دستگاه به کلید فیزیکی جهت دیگوس کردن (Degaussing) و صفر کردن خودکار (Auto-Zero) مجهز شده است.

با بررسی دقیق‌تر این سخت‌افزار از دیدگاه فنی، باید به یک نکته ساختاری مهم اشاره کرد؛ سازنده صراحتاً بیان کرده است که برخلاف مدل‌های جریان‌بالای این خانواده (نظیر CP3008)، مدل CP1003B فاقد نشانگرهای نوری هشدار اضافه‌بار (OVERLOAD) و وضعیت قفل فک (UNLOCK) است که این موضوع نیازمند دقت بیشتر کاربر هنگام استفاده و اتصال به مدار است. با این وجود، برخورداری از پهنای باند 100 MHz، زمان صعود 3.5 ns و قابلیت سنجش جریان‌های بسیار کوچک در کنار رابط BNC، این پراب را به انتخابی حرفه‌ای تبدیل کرده است. در صورتی که برای پیشبرد پروژه‌های خود قصد تهیه این دستگاه را دارید، کارشناسان فنی ایلکوشاپ از طریق شماره‌های تماس درج‌شده در وب‌سایت، آماده ارائه مشاوره‌های تخصصی پیش از ثبت نهایی سفارش هستند.
