پراب جریان میکسیگ CP2100A (MICSIG)

بررسی تخصصی و خرید پراب جریان میکسیگ (MICSIG) CP2100A

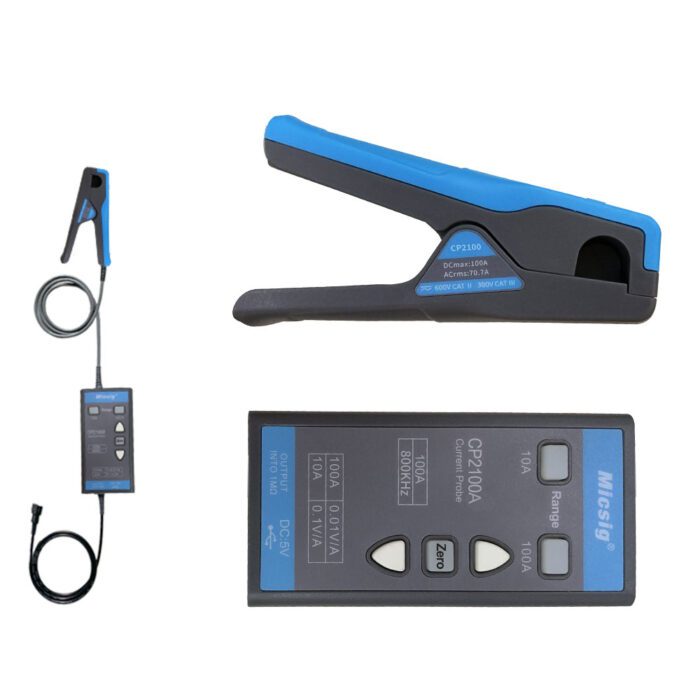

پراب‌های جریان با قابلیت سنجش همزمان جریان‌های مستقیم و متناوب (AC/DC)، از تجهیزات کلیدی در عیب‌یابی درایوهای موتور، اینورترها و منابع تغذیه به شمار می‌روند. پراب جریان میکسیگ (MICSIG) مدل CP2100A یک سخت‌افزار اندازه‌گیری با پهنای باند 800KHz است. این ابزار با دهانه فک (Jaw) به قطر 13mm طراحی شده و برای اتصال به تجهیزات اندازه‌گیری، از رابط استاندارد BNC بهره می‌برد. انرژی مورد نیاز این پراب به صورت مستقیم از طریق درگاه USB با ولتاژ DC 5V تامین می‌گردد که نیاز به آداپتور یا منبع تغذیه مجزا را برطرف می‌سازد. وزن خالص این دستگاه نیز 290 گرم گزارش شده است .

در معماری پردازش سیگنال، این پراب از طراحی دو محدوده‌ای شامل 10A و 100A بهره می‌برد. حداکثر جریان قابل سنجش برابر با 70.7Arms و 100Apk (در حالت ترکیب AC و DC) بوده و پیک جریان متناوب تا سقف 200Apk-pk قابل تحمل است . زمان صعود (Rise time) در این مدل کمتر از 437.5ns ارزیابی شده است. این پراب با دقت پایه 3% در محدوده 10A، توانایی سنجش مقادیر از 50mA تا 10Apk را داراست؛ در حالی که در محدوده 100A، دامنه اندازه‌گیری از 1A تا 100Apk می‌باشد و دقت آن (بین 4% تا 15%) متناسب با میزان جریان تغییر می‌کند. تاخیر سیگنال (Signal delay) نیز برای این دو محدوده به ترتیب کمتر از 150ns و 200ns می‌باشد .

حساسیت خروجی (Output Sensitivity) در این محصول متناسب با محدوده انتخابی تغییر می‌کند؛ به گونه‌ای که در محدوده 10A حساسیت برابر با 0.1V/A و در محدوده 100A برابر با 0.01V/A تنظیم می‌گردد. برای دستیابی به بالاترین دقت، امپدانس ورودی اسیلوسکوپ باید روی 1MΩ تنظیم شده و ضریب تضعیف کانال متناسب با این حساسیت‌ها (10X یا 100X) پیکربندی شود. این پراب برای حذف خطاهای اندازه‌گیری، به سیستم کالیبراسیون و صفر کردن خودکار و دستی (Automatic and manual zero adjustment) مجهز شده است. همچنین در صورت عبور جریان از حد مجاز (Overload)، دستگاه با فعال‌سازی هشدار صوتی (Buzzer) و چشمک زدن نشانگر نوری دکمه‌ها، کاربر را مطلع می‌سازد.

با بررسی دقیق‌تر مستندات فنی این سخت‌افزار، باید به چند نکته و محدودیت ایمنی اشاره کرد؛ سازنده هشدار داده است که میدان‌های مغناطیسی خارجی می‌توانند بر موقعیت صفر DC تاثیر جزئی بگذارند، لذا پس از انجام عملیات کالیبراسیون صفر، نباید پراب را در محدوده وسیعی جابه‌جا کرد. همچنین حداکثر ولتاژ کاری ایمن برای مدل CP2100A برابر با CAT III 300V است و تاکید شده از تماس پراب با هادی‌های لخت (Bare conductors) جداً خودداری شود. با این وجود، پشتیبانی از پهنای باند 800KHz و تغذیه آسان از طریق USB، این ابزار را به گزینه‌ای کاربردی در حوزه الکترونیک صنعتی تبدیل کرده است. در صورتی که برای پروژه‌های خود قصد تهیه این پراب ارزشمند را دارید، کارشناسان فنی ایلکوشاپ از طریق شماره‌های تماس درج‌شده در وب‌سایت، آماده ارائه مشاوره‌های تخصصی پیش از ثبت نهایی سفارش هستند.
