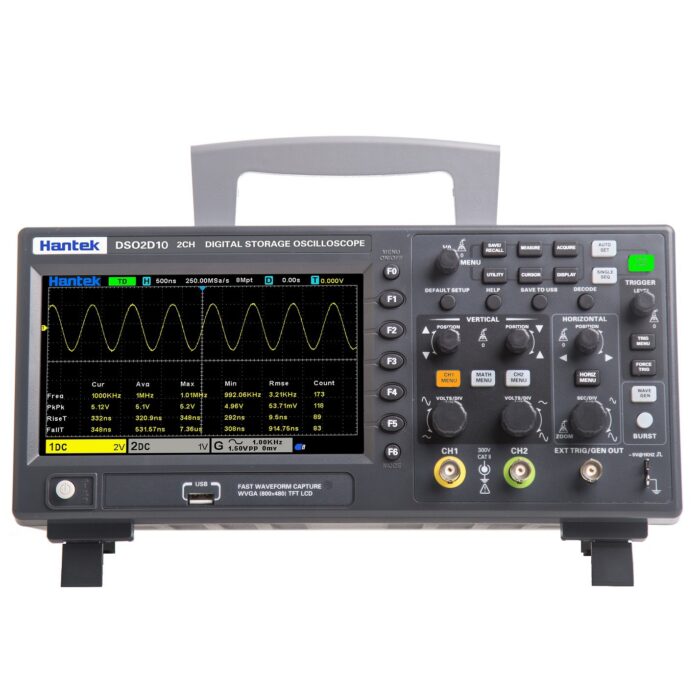

اسیلوسکوپ هانتک (HANTEK) DSO 2D10
این دستگاه 2 کاناله با پهنای باند 100 MHz و نرخ نمونهبرداری 1 GSa/s، به یک ژنراتور داخلی 25 MHz با رزولوشن 12 bit مجهز شده است. برخورداری از حافظه 8 Mpts، نمایشگر 7 اینچی و قابلیت دکدینگ پروتکلهای سریال، آن را به ابزاری همهکاره برای تحلیلهای فنی تبدیل میکند. همچنین وجود ولتمتر دیجیتال و فرکانسمتر سختافزاری 6 رقمی، دقت بالایی در عیبیابی مدارات آموزشی و تعمیراتی ارائه میدهد.
امتیاز خریداران
ارسال
ارسال به سراسر ایران
پیگیری سفارش
اطلاعرسانی پیامکی
گارانتی
خدمات
خدمات پس از فروش
ضمانت اصالت
واردکننده مستقیم
پیشنهادشگفت انگیز
ارسال فوری
قیمت سایت به روز است
ارسال سریع
پست پیشتاز / تیپاکس / باربری
فروش سازمانی
فروش عمده و سازمانی
مشاوره تخصصی
مشاوره فنی و تخصصی
پرداخت ایمن
اینماد و درگاههای معتبر
معرفی و بررسی اسیلوسکوپ HANTEK DSO 2D10
اسیلوسکوپ HANTEK DSO 2D10 یکی از تجهیزات اندازهگیری اقتصادی و بسیار کارآمد در بازار است که با ادغام دو دستگاه مهم یعنی اسیلوسکوپ و سیگنال ژنراتور در یک پلتفرم، ارزش خرید فوقالعادهای را به مهندسان و تکنسینها ارائه میدهد. این دستگاه رومیزی با داشتن کنترلرهای مستقل برای هر کانال و رابط کاربری روان، گزینهای ایدهآل برای آزمایشگاههای آموزشی، تعمیرات الکترونیک، و پروژههای تحقیق و توسعه به شمار میرود. اگر به دنبال ابزاری هستید که با هزینهای مقرونبهصرفه، امکانات تحلیلی گستردهای را روی میز کار شما فراهم کند و نیاز به خرید سیگنال ژنراتور مجزا را برطرف سازد، بررسی قابلیتهای این مدل جذاب میتواند شما را به سمت یک انتخاب هوشمندانه سوق دهد.
در بررسی مشخصات سختافزاری پایه، این دستگاه با ارائه پهنای باند 100 MHz و 2 کانال ورودی آنالوگ مجزا، عملکردی استاندارد و قابلاتکا از خود به نمایش میگذارد. نرخ نمونهبرداری زمان واقعی در این مدل، در حالت استفاده از یک کانال به 1 GSa/s میرسد، اما در صورت استفاده همزمان از هر دو کانال، این مقدار به 500 MSa/s تقسیم میشود. یکی از نقاط قوت برجسته این اسیلوسکوپ، برخورداری از عمق حافظه 8M برای حالت تککانال (و 4M برای دو کانال) است که به شما اجازه میدهد شکلموجهای طولانیتری را با جزئیات بالا ثبت کنید. همچنین رزولوشن عمودی 8 bit آن، در کنار گستره حساسیت عمودی از 2 mV/div تا 10 V/div، دقت مناسبی را برای پایش سیگنالهای گوناگون فراهم میآورد.
بخش هیجانانگیز و متمایزکننده این مدل، مجهز بودن به یک کانال سیگنال ژنراتور با توانایی ساخت سیگنالهای دلخواه (AWG) با فرکانس 25 MHz است. این ماژول با نرخ نمونهبرداری 200 MSa/s و رزولوشن عمودی 12 bits، قادر است شکلموجهای متنوعی از جمله سینوسی، مربعی، رمپ و نویز را تولید و به مدار تزریق کند. علاوه بر این، دستگاه دارای یک نمایشگر عریض 7 اینچی از نوع TFT LCD با رزولوشن 800 x 480 پیکسل است. پشتیبانی از سیستم تریگر پیشرفته و قابلیت تحلیل و دیکدینگ باسهای سریال شامل I2C, SPI, UART, CAN, LIN در کنار اندازهگیری خودکار 32 پارامتر مختلف، ولتمتر دیجیتال 3 رقمی و فرکانسمتر سختافزاری 6 رقمی، این محصول را به یک دستیار همهکاره تبدیل کرده است.
در یک جمعبندی تخصصی، اسیلوسکوپ HANTEK DSO 2D10 با ارائه مجموعه کاملی از ابزارهای اندازهگیری در قالب یک دستگاه دوکاره، انتخابی بینظیر برای بودجههای محدود محسوب میشود. با این وجود، به عنوان یک کاربر آگاه باید محدودیتهای فنی آن را نیز در نظر بگیرید؛ بر اساس مشخصات سازنده، در صورت استفاده از پروب در حالت 1X، پهنای باند دستگاه به 6 MHz کاهش خواهد یافت. همچنین افت نرخ نمونهبرداری به 500 MSa/s در زمان استفاده از هر دو کانال، ممکن است برای تحلیلهای بسیار پیچیده و همزمان در فرکانسهای بالا محدودکننده باشد. اما برای تعمیرات عمومی، طراحی مدارهای پایه و محیطهای آکادمیک، این دستگاه ارزش خرید بسیار بالایی دارد. برای اطمینان از تناسب این محصول با نیازهای پروژهتان، کارشناسان مجرب ما همواره آماده ارائه مشاورههای تخصصی به شما عزیزان هستند.
| وزن | 1900 گرم |
|---|---|
| ابعاد | 318 × 110 × 150 میلیمتر |
| عمق حافظه (Memory depth) | |
| لاجیک آنالایزر (Logic Analyzer) | NO |
| سایز نمایشگر (display size) | |
| تعداد کانال (Channels) | |
| پهنای باند (Bandwidth) | |
| شرکت سازنده (Manufacture) | |
| نرخ نمونهبرداری (Sample rate) | |
| پرتابل یا رومیزی (benchtop/portable) | |
| نرخ ثبت شکل موج (Waveform capture rate) | Not specified |
| رزولوشن عمودی (Vertical Resolution) | 8 bits |
| دیکدینگ باس سریال (Serial Bus Decoding) | RS232/UART, I2C, SPI, CAN, LIN |
| فانکشن ژنوراتور داخلی (Built-in Function Generator) | YES |
| صفحه لمسی (Touch Screen) | NO |
| پورتهای ارتباطی (Standard Interfaces/Connectivity) | |
| اندازهگیری اتوماتیک (Automatic Measurements) | 32 parameters |
| دقت بهره مستقیم (DC Gain Accuracy) | ±3% (10 V/div to 10 mV/div); ±4% (5 mV/div to 2 mV/div) |
| ولت متر دیجیتال (Digital Voltmeter) | Yes |
| نوع نمایشگر (display type) | TFT LCD, 800×480 pixels |
| ماکزیمم ولتاژ ورودی (Max input voltage) | 300 Vrms (10X) |
| ضریب تضعیف پراب (Probe Attenuation Factors) | 1X, 10X, 100X, 1000X |
| زمان صعود (Rise time) | Typical 3.5 ns |
| دقت تایم بیس (Time Base Accuracy) | ±25ppm |
| محدوده تایم بیس (Time Base Range) | 2 ns/div to 100 s/div |
| انواع تریگر (Trigger Types) | Edge, Pulse width, Video, Slope, Overtime, Window, Pattern, Interval, Under Amp, UART, LIN, CAN, SPI, I2C |
| حساسیت عمودی (Vertical Sensitivity) | 2 mV/div – 10 V/div |
| توابع ریاضی (Waveform math) | +, -, ×, ÷, FFT |
