اسیلوسکوپ ریگول (RIGOL) MSO2202A
این اسیلوسکوپ 2 کاناله با پهنای باند 200 MHz و نرخ نمونهبرداری 2 GSa/s، ابزاری ایدهآل برای تحلیل دقیق مدارهای پرسرعت است. برخورداری از 16 کانال دیجیتال، فناوری UltraVision، نمایشگر 8 inch، حافظه 14 Mpts و نرخ ثبت 52000 wfms/s، کیفیت نمایش را تضمین میکند. دیکدینگ پروتکلهای سریال و تریگر پیشرفته نیازهای شما را کاملاً برطرف میسازد.
امتیاز خریداران
ارسال
ارسال به سراسر ایران
پیگیری سفارش
اطلاعرسانی پیامکی
گارانتی
خدمات
خدمات پس از فروش
ضمانت اصالت
واردکننده مستقیم
پیشنهادشگفت انگیز
ارسال فوری
قیمت سایت به روز است
ارسال سریع
پست پیشتاز / تیپاکس / باربری
فروش سازمانی
فروش عمده و سازمانی
مشاوره تخصصی
مشاوره فنی و تخصصی
پرداخت ایمن
اینماد و درگاههای معتبر

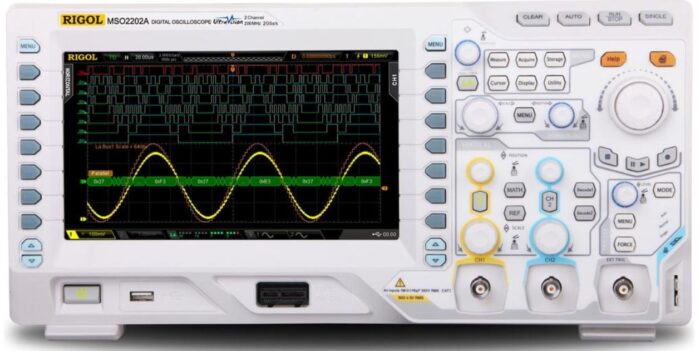

معرفی و بررسی اسیلوسکوپ RIGOL MSO2202A
اسیلوسکوپ RIGOL MSO2202A یکی از مدلهای قدرتمند سری MSO2000A این برند است که با ترکیب ۲ کانال آنالوگ و ۱۶ کانال دیجیتال، امکان تحلیل همزمان سیگنالهای آنالوگ و دیجیتال را فراهم میکند. این دستگاه با پهنای باند 200 MHz و بهرهگیری از فناوری UltraVision برای کاربردهای طراحی سیستمهای امبدد، الکترونیک دیجیتال و عیبیابی مدارهای پیچیده بسیار مناسب است. نرخ نمونهبرداری در کانالهای آنالوگ تا 2 GSa/s در حالت تککانال و 1 GSa/s در حالت دو کانال میرسد و حافظه داخلی دستگاه نیز بهصورت استاندارد 14 Mpts بوده و در صورت نیاز تا 56 Mpts قابل ارتقاء است.
از ویژگیهای مهم این اسیلوسکوپ میتوان به سرعت ثبت شکلموج تا 52,000 wfms/s اشاره کرد که باعث میشود رخدادهای گذرا و خطاهای لحظهای بهخوبی قابل مشاهده باشند. همچنین قابلیت Waveform Recording امکان ضبط، بازپخش و تحلیل تا 65,000 فریم شکلموج را فراهم میکند که در تحلیل رفتار سیگنال در طول زمان بسیار مفید است. این مدل دارای Rise Time حدود 1.8 ns بوده و از محدوده حساسیت عمودی 500 μV/div تا 10 V/div پشتیبانی میکند که برای بررسی سیگنالهای ضعیف نیز عملکرد مناسبی ارائه میدهد.
در بخش تحلیل سیگنال، MSO2202A به مجموعه گستردهای از ابزارها مجهز است؛ از جمله اندازهگیری اتوماتیک پارامترهایی مانند فرکانس، Period، Peak‑to‑Peak، RMS، Rise Time، Fall Time، Duty Cycle و Phase. علاوه بر این، امکانات پردازش ریاضی شامل FFT، فیلتر دیجیتال و operations منطقی نیز در اختیار کاربر قرار دارد. این دستگاه همچنین از تریگرهای پیشرفته مانند Runt، Setup/Hold، Pulse Width و Nth Edge پشتیبانی میکند و امکان تریگر و دیکود باسهای سریال مانند RS232، I2C، SPI و CAN (بهصورت آپشن) را فراهم میسازد که برای تحلیل پروتکلهای ارتباطی در سیستمهای امبدد بسیار کاربردی است.
نمایشگر ۸ اینچی TFT با رزولوشن 800×480 همراه با نمایش شدت روشنایی چندسطحی (تا 256 سطح Intensity) دید بسیار واضحی از رفتار سیگنال ارائه میدهد. همچنین درگاههای ارتباطی USB Host، USB Device و LAN امکان اتصال به کامپیوتر و انتقال دادهها را فراهم میکنند. با وجود تواناییهای گسترده، باید در نظر داشت که این مدل از رزولوشن عمودی 8‑bit استفاده میکند و برخی قابلیتهای پیشرفته مانند حافظه عمیقتر، دیکود برخی پروتکلها یا تریگرهای خاص بهصورت آپشن ارائه میشوند. با این حال، ترکیب پهنای باند 200 MHz، قابلیت MSO با ۱۶ کانال دیجیتال و فناوری UltraVision، اسیلوسکوپ MSO2202A را به گزینهای قدرتمند برای تحلیل همزمان سیگنالهای آنالوگ و دیجیتال در پروژههای حرفهای تبدیل کرده است. برای دریافت مشاوره تخصصی و انتخاب مناسبترین اسیلوسکوپ متناسب با نیازهای کاری خود میتوانید با کارشناسان ما تماس بگیرید.
| وزن | 3900 گرم |
|---|---|
| ابعاد | 361,6 × 179,6 × 130,8 میلیمتر |
| شرکت سازنده (Manufacture) | |
| پهنای باند (Bandwidth) | |
| تعداد کانال (Channels) | |
| سایز نمایشگر (display size) | |
| عمق حافظه (Memory depth) | |
| نرخ نمونهبرداری (Sample rate) | |
| پرتابل یا رومیزی (benchtop/portable) | |
| لاجیک آنالایزر (Logic Analyzer) | yes |
| نرخ ثبت شکل موج (Waveform capture rate) | 52,000 wfms/s |
| رزولوشن عمودی (Vertical Resolution) | 8 bits |
| دیکدینگ باس سریال (Serial Bus Decoding) | Parallel (standard), RS232 (optional), I2C (optional), SPI (optional), CAN (optional) |
| فانکشن ژنوراتور داخلی (Built-in Function Generator) | NO |
| صفحه لمسی (Touch Screen) | NO |
| پورتهای ارتباطی (Standard Interfaces/Connectivity) | USB Host (support USB-GPIB), USB Device, LAN, Aux Output (TrigOut/PassFail) |
| اندازهگیری اتوماتیک (Automatic Measurements) | 23 parameters |
| دقت بهره مستقیم (DC Gain Accuracy) | ±2% full scale |
| ولت متر دیجیتال (Digital Voltmeter) | No |
| نوع نمایشگر (display type) | TFT LCD display, 800 horizontal×RGB×480 Vertical Pixel |
| ماکزیمم ولتاژ ورودی (Max input voltage) | Analog: CAT I 300 Vrms, CAT II 100 Vrms / Digital: CAT I 40 Vrms |
| ضریب تضعیف پراب (Probe Attenuation Factors) | 0.01X to 1000X, in 1-2-5 step |
| زمان صعود (Rise time) | 1.8 ns |
| دقت تایم بیس (Time Base Accuracy) | ≤±25 ppm |
| محدوده تایم بیس (Time Base Range) | 2.000 ns/div to 1.000 ks/div |
| انواع تریگر (Trigger Types) | |
| حساسیت عمودی (Vertical Sensitivity) | 500 μV/div – 10 V/div (1 MΩ) / 500 μV/div – 1 V/div (50 Ω) |
| توابع ریاضی (Waveform math) | +, -, ×, ÷, FFT, Digital Filter, Editable Advanced Operation, Logic Operation, Intg, Diff, Lg, Exp, Sqrt, Sine, Cosine, Tangent |
