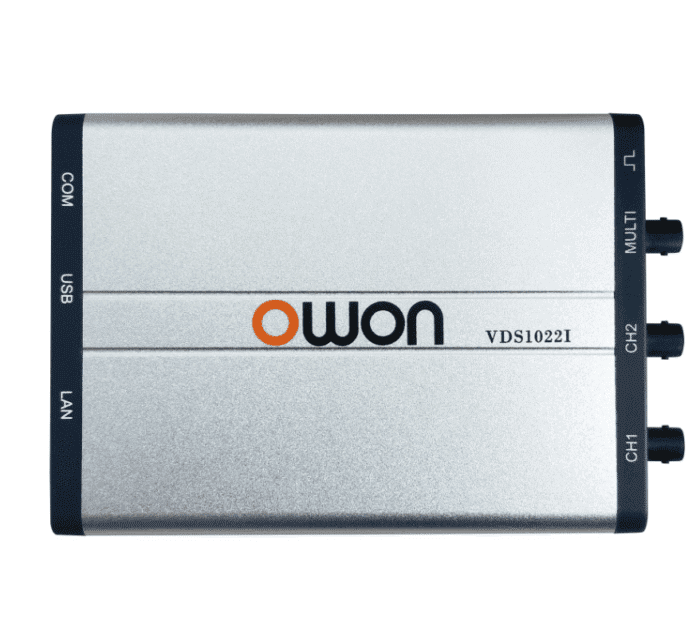

کارت اسیلوسکوپ اوون (OWON) VDS1022
لپتاپ شما با این گجت 0.26 kg به یک تحلیلگر سیگنال تبدیل میشود. از ویژگیهای این کارت اسیلوسکوپ میتوان به 2 کانال با پهنای باند 25 MHz، نرخ نمونهبرداری 100 MSa/s و حافظه 5 K در کنار 20 اندازهگیری خودکار و ماژول FFT اشاره کرد. تامین برق از طریق پورت USB و امکان نمایش لیساژو، ارزش خرید این محصول را دوچندان کرده است.
امتیاز خریداران
ارسال
ارسال به سراسر ایران
پیگیری سفارش
اطلاعرسانی پیامکی
گارانتی
خدمات
خدمات پس از فروش
ضمانت اصالت
واردکننده مستقیم
پیشنهادشگفت انگیز
ارسال فوری
قیمت سایت به روز است
ارسال سریع
پست پیشتاز / تیپاکس / باربری
فروش سازمانی
فروش عمده و سازمانی
مشاوره تخصصی
مشاوره فنی و تخصصی
پرداخت ایمن
اینماد و درگاههای معتبر
بررسی تخصصی و خرید کارت اسیلوسکوپ OWON VDS1022
برای مهندسان و دانشجویانی که میخواهند لپتاپ شخصی خود را به یک ایستگاه اندازهگیری و تحلیل سیگنال تبدیل کنند، این گجت پردازشی یک انتخاب ایدهآل است. این دستگاه با حذف نمایشگر فیزیکی و تکیه بر قدرت پردازشی کامپیوتر، وزنی در حدود 0.26 kg دارد که آن را به ابزاری بینهایت سبک و قابل حمل در کیف لپتاپ شما تبدیل کرده است. یکی از جذابترین ویژگیهای این مدل، مصرف انرژی بسیار پایین (کمتر از 2.5 W) است؛ به طوری که تمام برق مورد نیاز خود را مستقیماً از طریق پورت USB رایانه تامین میکند و شما را از حمل آداپتورهای اضافی و جستجو برای پریز برق بینیاز میسازد.
با بررسی معماری سختافزاری این ماژول، متوجه میشویم که دو ورودی آنالوگ مجزا به همراه یک پورت اضافه برای تریگر خارجی (یا خروجی Pass/Fail) در اختیار کاربر قرار دارد. این سختافزار توانایی پایش مدارها با پهنای باند 25 MHz را داراست و سیگنالها را با سرعت 100 MSa/s در هر دو حالت تککانال و دوکانال نمونهبرداری میکند. ظرفیت حافظه در نظر گرفته شده برای ثبت نوسانات در این مدل برابر با 5 K است . همچنین باید توجه داشت که این نسخه استاندارد (برخلاف نسخه ایزوله با پسوند I) میتواند ولتاژهای ورودی را تا سقف 40 V در حالت پیک تا پیک تحمل کند که برای تست مدارهای آموزشی، سنسورها و الکترونیک عمومی کاملاً مناسب است.
نقطه قوت اصلی این محصول در محیط نرمافزاری غنی آن نهفته است. پس از نصب برنامه روی سیستمعامل، شما به 20 نوع اندازهگیری کاملاً اتوماتیک برای استخراج سریع پارامترهای ولتاژ و زمان دسترسی خواهید داشت. طراحان مدار میتوانند از امکانات تحلیلی پیشرفتهای نظیر تبدیل فوریه سریع (FFT) برای بررسی طیف فرکانسی، توابع پایه ریاضی و همچنین حالت نمایش XY برای مشاهده الگوهای لیساژو بهرهمند شوند. پشتیبانی از انواع تریگرها نظیر لبه، ویدئو، شیب و پالس نیز تضمین میکند که هیچ نوسان گذرایی از دید شما پنهان نخواهد ماند.
در مسیر یک تصمیمگیری شفاف، منطقی است که قابلیتهای این ماژول را با نیازهای پروژه خود تطبیق دهید؛ پهنای باند 25 MHz و حافظه 5 K برای پروژههای دانشجویی، عیبیابی مدارهای صوتی و رباتیک پایه عملکردی درخشان دارند، اما طبیعتاً برای رمزگشایی از گذرگاههای دیتای پرسرعت یا مدارهای مخابراتی فرکانس بالا با محدودیتهایی مواجه خواهید شد. با این وجود، دسترسی به یک تحلیلگر کامپیوتری سبک با امکانات نرمافزاری کامل، یک پیشنهاد اقتصادی و هوشمندانه در بازار تجهیزات اندازهگیری است. همکاران ما در بخش پشتیبانی مشتاقانه آمادهاند تا جزئیات بیشتری را برای یک خرید مطمئن در اختیار شما قرار دهند.
| وزن | 260 گرم |
|---|---|
| ابعاد | 170 × 120 × 18 میلیمتر |
| عمق حافظه (Memory depth) | |
| لاجیک آنالایزر (Logic Analyzer) | NO |
| سایز نمایشگر (display size) | |
| تعداد کانال (Channels) | |
| پهنای باند (Bandwidth) | |
| ظرفیت باتری (Battery capacity) | نامشخص |
| شرکت سازنده (Manufacture) | |
| نرخ نمونهبرداری (Sample rate) | |
| نرخ ثبت شکل موج (Waveform capture rate) | Not specified |
| پرتابل یا رومیزی (benchtop/portable) | |
| رزولوشن عمودی (Vertical Resolution) | 8 bits |
| دیکدینگ باس سریال (Serial Bus Decoding) | Not specified |
| فانکشن ژنوراتور داخلی (Built-in Function Generator) | NO |
| صفحه لمسی (Touch Screen) | NO |
| پورتهای ارتباطی (Standard Interfaces/Connectivity) | |
| اندازهگیری اتوماتیک (Automatic Measurements) | Not specified |
| دقت بهره مستقیم (DC Gain Accuracy) | Not specified |
| ولت متر دیجیتال (Digital Voltmeter) | No |
| نوع نمایشگر (display type) | – |
| ماکزیمم ولتاژ ورودی (Max input voltage) | 40 V (DC + AC Peak) |
| ضریب تضعیف پراب (Probe Attenuation Factors) | 1X, 10X, 100X, 1000X |
| زمان صعود (Rise time) | Not specified |
| دقت تایم بیس (Time Base Accuracy) | ±100 ppm |
| محدوده تایم بیس (Time Base Range) | 5 ns/div to 100 s/div |
| انواع تریگر (Trigger Types) | Auto, Normal, Single (Edge, Pulse, Video, Slope, Alternate) |
| حساسیت عمودی (Vertical Sensitivity) | 5 mV/div – 5 V/div |
| توابع ریاضی (Waveform math) | +, -, ×, ÷, Invert, FFT, X-Y Mode, Pass/Fail |
