پراب جریان اسیلوسکوپ پینتک (PINTECH) PT-325

بررسی تخصصی و خرید پراب جریان پینتک (PINTECH) PT-325

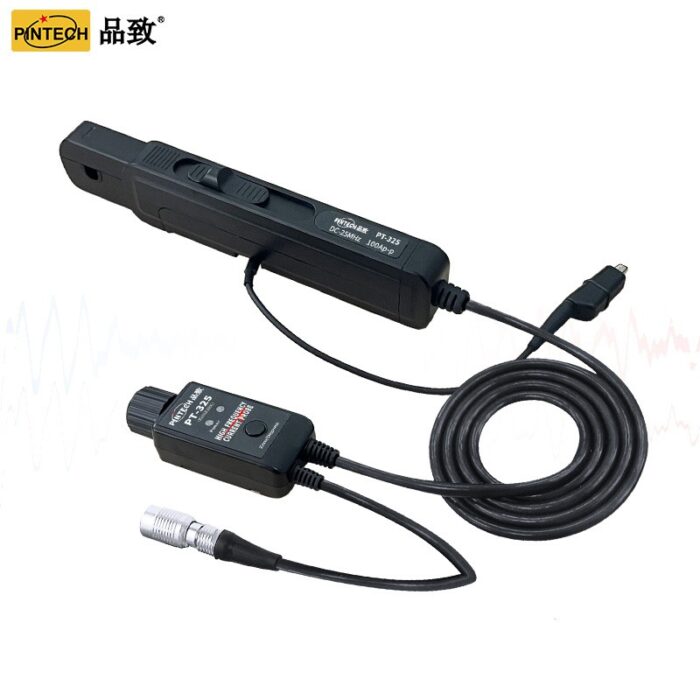

پایش سیگنال‌های جریانی با فرکانس بالا و توان متوسط نیازمند ابزاری است که در عین دقت، کمترین نویز را به مدار اعمال کند و سرعت بالایی در انتقال تغییرات داشته باشد. پراب جریان کلمپی مدل PT-325 از برند پینتک (PINTECH) دقیقاً با همین رویکرد توسعه یافته تا جریان‌های متناوب (AC) و مستقیم (DC) را به راحتی و بدون نیاز به قطع مسیر مدار اندازه‌گیری کند. طراحی فیزیکی این دستگاه شامل یک کابل رابط به طول ۱.۴۸ متر است و فک‌های کلمپ آن با قطر ۵ میلی‌متر، امکان اتصال به هادی‌ها را حتی در بردهای شلوغ و متراکم آزمایشگاهی به سادگی فراهم می‌کند.

در بخش مشخصات الکتریکی، مدل PT-325 با ارتقای چشمگیر نسبت به مدل‌های پایه، پهنای باند ۲۵ مگاهرتز (DC-25MHz) را به کاربر ارائه می‌دهد که برای رصد سیگنال‌های سریع در منابع تغذیه سوئیچینگ بسیار ایده‌آل است. این پراب قدرتمند قادر است جریان‌های متناوب (AC) را تا سقف پیک ۱۰۰ آمپر (100Ap-p) و جریان‌های مستقیم (DC) و موثر (RMS) را تا سقف ۴۰ آمپر اندازه‌گیری کند. از سوی دیگر، حساسیت بالای این ابزار، سنجش جریان‌های بسیار ضعیف تا حداقل ۲۰ میلی‌آمپر را نیز ممکن ساخته است. به لطف پهنای باند بالا، زمان صعود (Rise time) در این مدل به ۱۴ نانوثانیه کاهش یافته است. ضریب تبدیل جریان به ولتاژ در این تجهیز 0.1 V/A (معادل تضعیف 10:1) بوده و میزان نویز دستگاه در سطح بسیار پایینِ کمتر از 6 mA (جریان موثر) کنترل شده است.

برای دستیابی به بالاترین میزان دقت — که در حالت معمول (Typical) برابر با ±(1%+5mV) و در حالت تضمین‌شده (Guarantee) حداکثر ±3% است — شرکت سازنده توصیه کرده است که اجازه دهید دستگاه و اسیلوسکوپ پیش از شروع کار به مدت حداقل ۲۰ دقیقه گرم شوند. همچنین برای حذف خطاهای ناشی از پسماند مغناطیسی و آفست جریان مستقیم، یک دکمه فشاری برای عملیات Degauss و صفر کردن روی بدنه دستگاه تعبیه شده است که پیش از اندازه‌گیری DC باید از آن استفاده کنید (این کار برای جریان AC الزامی نیست).

یکی از مزیت‌های بزرگ این پراب، پکیج کامل و آماده‌به‌کار آن است. درون جعبه محصول، اقلامی نظیر آداپتور برق اختصاصی (ADP-250N)، کابل کواکسیال BNC (مدل BP-250)، مبدل BNC (مدل PL-36) و کابل اتصال زمین قرار داده شده است که امکان اتصال سریع آن را به تمامی اسیلوسکوپ‌های استاندارد فراهم می‌سازد. در نهایت، اگر در حوزه‌هایی نظیر طراحی اینورترها، درایورهای موتور و سیستم‌های قدرت فرکانس بالا فعالیت دارید، PT-325 یک سرمایه‌گذاری بی‌نظیر برای ارتقای میز کار شما خواهد بود.
