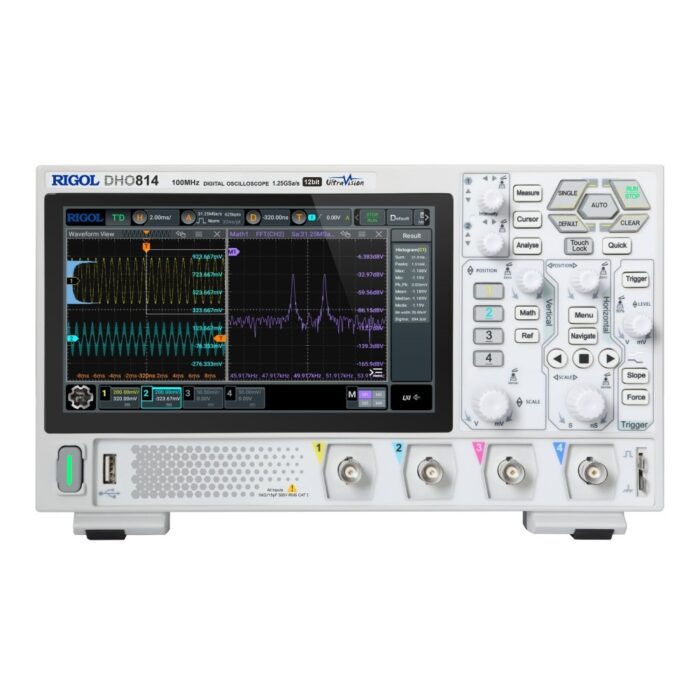

اسیلوسکوپ ریگول (RIGOL) DHO814
این دستگاه ۴ کاناله با پهنای باند ۱۰۰ مگاهرتز و رزولوشن ۱۲ بیتی، قدرتمندترین مدل سری ۸۰۰ ریگول است. با نرخ نمونهبرداری ۱.۲۵ GSa/s، حافظه ۲۵ مگاپوینتی و نرخ ثبت شکلموج ۱,۰۰۰,۰۰۰ wfms/s، دقت بینظیری در عیبیابی مدارات پیچیده فراهم میکند. نمایشگر لمسی ۷ اینچی، تغذیه Type-C و خروجی HDMI، آن را به یک آزمایشگاه حرفهای و قابلحمل برای پروژههای حساس تبدیل کرده است.
امتیاز خریداران
ارسال
ارسال به سراسر ایران
پیگیری سفارش
اطلاعرسانی پیامکی
گارانتی
خدمات
خدمات پس از فروش
ضمانت اصالت
واردکننده مستقیم
پیشنهادشگفت انگیز
ارسال فوری
قیمت سایت به روز است
ناموجود
اقلام تکمیلی محصول
ارسال سریع
پست پیشتاز / تیپاکس / باربری
فروش سازمانی
فروش عمده و سازمانی
مشاوره تخصصی
مشاوره فنی و تخصصی
پرداخت ایمن
اینماد و درگاههای معتبر
معرفی و بررسی اسیلوسکوپ RIGOL DHO814
اسیلوسکوپ RIGOL DHO814 قدرتمندترین و کاملترین عضو از خانواده سری اقتصادی ۸۰۰ ریگول است که با ارائه رزولوشن خیرهکننده 12 بیتی در یک پلتفرم چهار کاناله، قواعد بازی را در بازار تجهیزات اندازهگیری تغییر داده است. این دستگاه با بهرهگیری از معماری پیشرفته، دقتی ۱۶ برابر بیشتر از اسیلوسکوپهای 8 بیتی کلاسیک را ارائه میدهد و نویز پسزمینه را به حداقل ممکن رسانده است. طراحی ارگونومیک، ابعاد بسیار فشرده (هماندازه یک تبلت) و قابلیت تغذیه مدرن از طریق پورت Type-C، به شما این امکان را میدهد که دستگاه را حتی با یک پاوربانک روشن کرده و از یک آزمایشگاه سیار و حرفهای در هر زمان و مکانی بهرهمند شوید.
در کانون مشخصات سختافزاری و پردازشی، این دستگاه با ارائه پهنای باند 100 MHz و 4 کانال ورودی آنالوگ مستقل، بالاترین سطح انعطافپذیری را برای پایش و عیبیابی همزمان چندین بخش از مدارهای پیچیده فراهم میآورد. نرخ نمونهبرداری زمان واقعی در این مدل به 1.25 GSa/s میرسد که در ترکیب با عمق حافظه مطلوب 25 Mpts، ثبت طولانیمدت سیگنالهای پرسرعت را بدون افت کیفیت نمونهبرداری تضمین میکند. افزون بر این، یکی از ویژگیهای استثنایی این اسیلوسکوپ، مجهز بودن به حالت اکتساب پیشرفته UltraAcquire است که سرعت ثبت شکلموج را تا رقم شگفتانگیز 1,000,000 wfms/s افزایش میدهد؛ سرعتی که شکار نوسانات گذرا و گلیچهای بسیار نادر مدار را با درصد موفقیت بالایی امکانپذیر میسازد.
بخش رابط کاربری و امکانات بصری اسیلوسکوپ RIGOL DHO814 کاملاً با نیازهای مهندسی روز همگام شده است. این دستگاه از یک نمایشگر لمسی خازنی 7 اینچی با رزولوشن بالای 1024 × 600 پیکسل بهره میبرد که از فرمانهای چندلمسی و قابلیت نمایش 256 سطح شدت روشنایی پشتیبانی میکند. حساسیت عمودی عالی که از 500 μV/div تا 10 V/div متغیر است، بررسی دقیقترین نوسانات دامنه را میسر میکند. از دیگر امکانات برجسته این محصول میتوان به پشتیبانی استاندارد از دیکدینگ پروتکلهای سریال، توابع ریاضی پیشرفته و پورتهای ارتباطی کامل شامل USB Host/Device، درگاه شبکه LAN و خروجی تصویر HDMI جهت اتصال به مانیتورهای خارجی و پروژکتورها اشاره کرد.
در یک جمعبندی واقعبینانه، این اسیلوسکوپ 100 MHz چهار کاناله با رزولوشن ۱۲ بیتی، انتخابی استثنایی برای طراحان سیستمهای تعبیهشده (Embedded)، تعمیرکاران تخصصی و کارگاههای تحقیق و توسعه با بودجه اقتصادی است. با این وجود، به عنوان یک خریدار حرفهای باید محدودیتهای معماری دستگاه را نیز در نظر بگیرید: مهمترین محدودیت، اشتراکی بودن منابع پردازشی بین کانالها است؛ به طوری که در صورت فعال شدن همزمان 3 یا 4 کانال، نرخ نمونهبرداری به 312.5 MSa/s و عمق حافظه به 5 Mpts برای هر کانال کاهش مییابد که این افت سرعت در تحلیل سیگنالهای سریع تأثیرگذار خواهد بود. همچنین، این سری فاقد قابلیتهای تحلیلگر منطقی ۱۶ کاناله و سیگنال ژنراتور داخلی است. با وجود این موارد، ترکیب ۴ کانال، پهنای باند ۱۰۰ مگاهرتز و دقت ۱۲ بیتی در این رده قیمتی بینظیر است. چنانچه برای انتخاب تجهیزات متناسب با پروژههای خود نیاز به راهنمایی بیشتری دارید، کارشناسان مجرب ما همواره آماده ارائه مشاورههای تخصصی به شما عزیزان هستند.
| وزن | 1780 گرم |
|---|---|
| ابعاد | 265,35 × 161,75 × 77,38 میلیمتر |
| پهنای باند (Bandwidth) | |
| پرتابل یا رومیزی (benchtop/portable) | |
| عمق حافظه (Memory depth) | |
| لاجیک آنالایزر (Logic Analyzer) | NO |
| سایز نمایشگر (display size) | |
| شرکت سازنده (Manufacture) | |
| نرخ نمونهبرداری (Sample rate) | |
| تعداد کانال (Channels) | |
| نرخ ثبت شکل موج (Waveform capture rate) | 30,000 wfms/s |
| رزولوشن عمودی (Vertical Resolution) | 12 bits |
| دیکدینگ باس سریال (Serial Bus Decoding) | Parallel, RS232/UART, I2C, SPI, CAN |
| فانکشن ژنوراتور داخلی (Built-in Function Generator) | NO |
| صفحه لمسی (Touch Screen) | YES |
| پورتهای ارتباطی (Standard Interfaces/Connectivity) | |
| اندازهگیری اتوماتیک (Automatic Measurements) | 41 parameters |
| دقت بهره مستقیم (DC Gain Accuracy) | ±1% (>5mV/div); ±2% (≤5mV/div) |
| ولت متر دیجیتال (Digital Voltmeter) | Yes |
| نوع نمایشگر (display type) | Capacitive multi-touch screen, 1024×600 pixels |
| ماکزیمم ولتاژ ورودی (Max input voltage) | CAT I 300 Vrms, 400 Vpk (DC + Vpeak) |
| ضریب تضعیف پراب (Probe Attenuation Factors) | 0.001X to 50000X |
| زمان صعود (Rise time) | ≤ 3.5 ns |
| دقت تایم بیس (Time Base Accuracy) | ±25 ppm ± 5 ppm/year |
| محدوده تایم بیس (Time Base Range) | 5 ns/div to 500 s/div |
| انواع تریگر (Trigger Types) | Edge, Pulse, Slope, Video, Pattern, Duration, Timeout, Runt, Window, Delay, Setup/Hold, Nth Edge, RS232/UART, I2C, SPI, CAN |
| حساسیت عمودی (Vertical Sensitivity) | 500 μV/div – 10 V/div |
| توابع ریاضی (Waveform math) | +, -, ×, ÷, FFT, A&&B, A, B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop |
