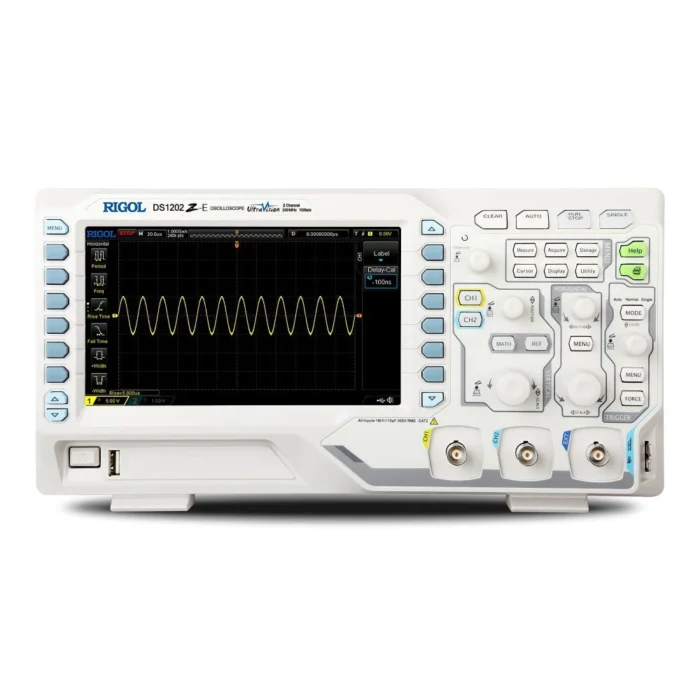

اسیلوسکوپ ریگول (RIGOL) DS1202 Z-E
این دستگاه 2 کاناله با پهنای باند 200 MHz و نرخ نمونهبرداری 1 GSa/s، ابزاری قدرتمند برای تحلیل سیگنالهای فرکانس بالا است. با بهرهگیری از تکنولوژی UltraVision و حافظه 24 Mpts، امکان ثبت طولانیمدت شکلموجها با جزئیات دقیق فراهم شده است. نمایشگر 7 اینچی با قابلیت نمایش شدت سیگنال و پشتیبانی از دکدینگ پروتکلهای سریال، آن را به گزینهای ایدهآل برای عیبیابی سیستمهای امبدد (Embedded) و مراکز تحقیقاتی تبدیل کرده است.
امتیاز خریداران
ارسال
ارسال به سراسر ایران
پیگیری سفارش
اطلاعرسانی پیامکی
گارانتی
خدمات
خدمات پس از فروش
ضمانت اصالت
واردکننده مستقیم
پیشنهادشگفت انگیز
ارسال فوری
قیمت سایت به روز است
ناموجود
اقلام تکمیلی محصول
ارسال سریع
پست پیشتاز / تیپاکس / باربری
فروش سازمانی
فروش عمده و سازمانی
مشاوره تخصصی
مشاوره فنی و تخصصی
پرداخت ایمن
اینماد و درگاههای معتبر
معرفی و بررسی اسیلوسکوپ RIGOL DS1202Z‑E
اسیلوسکوپ RIGOL DS1202Z‑E از سری شناختهشده DS1000Z‑E یکی از مدلهای قدرتمند و در عین حال اقتصادی شرکت Rigol است که برای تحلیل دقیق سیگنالهای الکترونیکی در آزمایشگاهها، مراکز آموزشی و واحدهای تحقیق و توسعه طراحی شده است. این دستگاه با بهرهگیری از فناوری اختصاصی UltraVision امکان ثبت و نمایش شکل موجها با سرعت بالا و جزئیات مناسب را فراهم میکند. طراحی فشرده و وزن حدود 2.9 kg باعث شده جابجایی و استفاده از آن در محیطهای مختلف بسیار ساده باشد. همچنین وجود نمایشگر رنگی 7 اینچی TFT با رزولوشن 800×480 به همراه نمایش شدت سیگنال به صورت Intensity Graded Color کمک میکند تا تغییرات سیگنال با وضوح بیشتری قابل مشاهده باشد. ترکیب رابط کاربری ساده، quality ساخت مناسب و امکانات تحلیلی متنوع باعث شده این اسیلوسکوپ در میان ابزارهای اندازهگیری رومیزی، گزینهای کاربردی برای بسیاری از کاربران حوزه الکترونیک محسوب شود.
در بررسی مشخصات فنی، اسیلوسکوپ RIGOL DS1202Z‑E به 2 کانال آنالوگ مستقل مجهز شده و دارای پهنای باند 200 MHz است که نسبت به بسیاری از مدلهای همرده امکان تحلیل سیگنالهای با فرکانس بالاتر را فراهم میکند. این دستگاه از نرخ نمونهبرداری Real‑time تا 1 GSa/s در حالت تک کانال و 500 MSa/s در حالت دو کانال پشتیبانی میکند و با عمق حافظه 24 Mpts در حالت تک کانال امکان ذخیرهسازی طولانیتر سیگنال برای بررسی دقیقتر جزئیات را فراهم میسازد. همچنین نرخ ثبت شکل موج تا 30,000 wfms/s باعث میشود رخدادهای گذرا در سیگنال با احتمال بیشتری شناسایی شوند. محدوده حساسیت عمودی دستگاه از 1 mV/div تا 10 V/div قابل تنظیم بوده و با رزولوشن عمودی 8bit سیگنالها را با دقت مناسبی نمایش میدهد. این مشخصات باعث میشود دستگاه برای طیف گستردهای از کاربردهای اندازهگیری و تحلیل سیگنال مناسب باشد.
در بخش قابلیتها و ابزارهای تحلیلی، این اسیلوسکوپ مجموعهای از امکانات پیشرفته برای بررسی رفتار سیگنال ارائه میدهد. فناوری UltraVision علاوه بر فراهم کردن حافظه عمیق، امکان ثبت و بازپخش شکل موج تا 60,000 فریم را فراهم میکند که برای بررسی تغییرات سیگنال در طول زمان بسیار کاربردی است. دستگاه از انواع مختلف Trigger شامل Edge، Pulse، Video، Pattern، Slope و بسیاری حالتهای دیگر پشتیبانی میکند و همچنین امکان Trigger و Decode پروتکلهای ارتباطی مانند RS232/UART، I2C و SPI نیز در آن وجود دارد. ابزارهای اندازهگیری خودکار متنوع برای پارامترهایی مانند فرکانس، دوره تناوب، دامنه، RMS و زمانهای Rise/Fall در دستگاه تعبیه شدهاند و قابلیتهای Math Operation شامل FFT و عملیات ریاضی مختلف نیز امکان تحلیل پیشرفته سیگنال را فراهم میکند. البته باید توجه داشت که مانند بسیاری از اسیلوسکوپهای این رده، دستگاه دارای رزولوشن عمودی 8bit است که در مقایسه با اسیلوسکوپهای حرفهایتر با رزولوشن بالاتر، ممکن است در برخی اندازهگیریهای بسیار دقیق محدودیت ایجاد کند.
در مجموع، اسیلوسکوپ RIGOL DS1202Z‑E با ترکیب پهنای باند 200 MHz، حافظه عمیق، سرعت ثبت شکل موج بالا و امکانات تحلیلی متنوع میتواند گزینهای مناسب برای مهندسین الکترونیک، تعمیرکاران تجهیزات دیجیتال، آزمایشگاههای آموزشی و مراکز تحقیقاتی باشد. البته باید در نظر داشت که این مدل تنها دارای 2 کانال آنالوگ است و برای کاربردهایی که نیاز به تحلیل همزمان چند سیگنال بیشتر دارند ممکن است مدلهای چهارکاناله گزینه مناسبتری باشند. با این حال، برای بسیاری از پروژههای طراحی، عیبیابی و آموزش الکترونیک، این دستگاه عملکرد قابل اعتماد و کاربری سادهای ارائه میدهد. در صورتی که برای انتخاب این اسیلوسکوپ یا مقایسه آن با سایر مدلهای Rigol نیاز به راهنمایی بیشتری داشته باشید، کارشناسان فنی فروشگاه از طریق مشاوره تلفنی آماده پاسخگویی و کمک به انتخاب مناسبترین گزینه برای نیاز شما هستند.
| وزن | 2900 گرم |
|---|---|
| ابعاد | 313,1 × 160,8 × 122,4 میلیمتر |
| لاجیک آنالایزر (Logic Analyzer) | NO |
| پهنای باند (Bandwidth) | |
| نرخ نمونهبرداری (Sample rate) | |
| شرکت سازنده (Manufacture) | |
| پرتابل یا رومیزی (benchtop/portable) | |
| سایز نمایشگر (display size) | |
| عمق حافظه (Memory depth) | |
| نرخ ثبت شکل موج (Waveform capture rate) | 30,000 wfms/s |
| تعداد کانال (Channels) | |
| رزولوشن عمودی (Vertical Resolution) | 8 bits |
| دیکدینگ باس سریال (Serial Bus Decoding) | Parallel, RS232/UART, I2C, SPI |
| فانکشن ژنوراتور داخلی (Built-in Function Generator) | NO |
| صفحه لمسی (Touch Screen) | NO |
| پورتهای ارتباطی (Standard Interfaces/Connectivity) | |
| اندازهگیری اتوماتیک (Automatic Measurements) | 23 parameters |
| دقت بهره مستقیم (DC Gain Accuracy) | <10 mV: ±4% full scale, ≥10 mV: ±3% full scale |
| ولت متر دیجیتال (Digital Voltmeter) | No |
| نوع نمایشگر (display type) | TFT LCD display, 800 × 480 pixels |
| ماکزیمم ولتاژ ورودی (Max input voltage) | CAT I 300 Vrms, CAT II 100 Vrms, transient overvoltage 1000 Vpk |
| ضریب تضعیف پراب (Probe Attenuation Factors) | 0.01X to 1000X, in 1-2-5 step |
| زمان صعود (Rise time) | 1.75 ns |
| دقت تایم بیس (Time Base Accuracy) | ≤±25 ppm |
| محدوده تایم بیس (Time Base Range) | 2 ns/div to 50 s/div |
| انواع تریگر (Trigger Types) | Edge, Pulse, Runt, Window, Nth Edge, Slope, Video, Pattern, Delay, TimeOut, Duration, Setup/Hold, RS232/UART, I2C, SPI |
| حساسیت عمودی (Vertical Sensitivity) | 1 mV/div – 10 V/div |
| توابع ریاضی (Waveform math) | +, -, ×, ÷, FFT, A&&B, A, B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, Filter |
