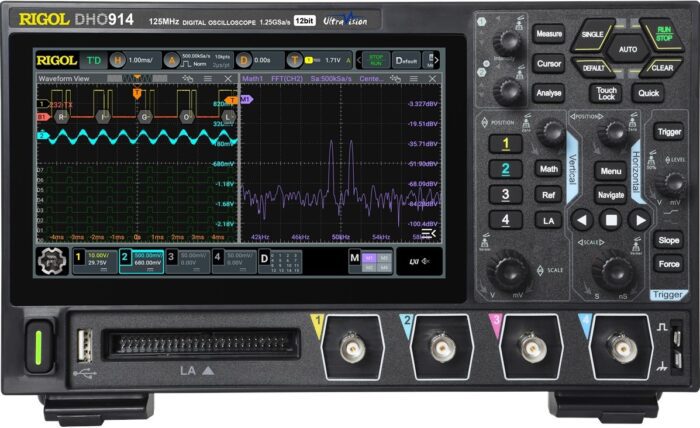

اسیلوسکوپ ریگول (RIGOL) DHO914
این اسیلوسکوپ با 4 کانال آنالوگ، پهنای باند 125 MHz و رزولوشن 12 bits، دادهها را با شفافیت بالایی تحلیل میکند. نرخ نمونهبرداری 1.25 GSa/s و عمق حافظه 50 Mpts در کنار نرخ ثبت شکل موج 1,000,000 wfms/s، شکار نویزها را بسیار ساده کرده است. پشتیبانی از 16 کانال دیجیتال (آپشنال) و دیکد پروتکلهای سریال، توانمندیهای این دستگاه را تکمیل کرده است.
امتیاز خریداران
ارسال
ارسال به سراسر ایران
پیگیری سفارش
اطلاعرسانی پیامکی
گارانتی
خدمات
خدمات پس از فروش
ضمانت اصالت
واردکننده مستقیم
پیشنهادشگفت انگیز
ارسال فوری
قیمت سایت به روز است
اقلام تکمیلی محصول
ارسال سریع
پست پیشتاز / تیپاکس / باربری
فروش سازمانی
فروش عمده و سازمانی
مشاوره تخصصی
مشاوره فنی و تخصصی
پرداخت ایمن
اینماد و درگاههای معتبر
بررسی تخصصی و خرید اسیلوسکوپ ریگول (RIGOL) DHO914
ارزیابی و عیبیابی دقیق در بردهای الکترونیکی، نیازمند تجهیزاتی است که فاصله بین نمونهبرداری سیگنال و نمایش گرافیکی آن را با بالاترین کیفیت پر کنند. اسیلوسکوپ ریگول مدل DHO914 با مجهز بودن به 4 کانال ورودی آنالوگ و ارائه پهنای باند 125 MHz، ابزاری توانمند برای پوشش طیف وسیعی از اندازهگیریها به شمار میرود . یکی از برتریهای محسوس این معماری، بهرهمندی از رزولوشن عمودی 12 bits است که اجازه میدهد کوچکترین تغییرات دامنه و سیگنالهای ضعیف با شفافیتی مثالزدنی روی صفحه نمایش ظاهر شوند. این دادهها از طریق یک نمایشگر چندلمسی خازنی 7 inch با وضوح 1024 در 600 پیکسل به کاربر ارائه میشوند که به لطف پشتیبانی از 256 سطح شدت روشنایی، تکرارپذیری بخشهای مختلف سیگنال را به صورت کاملاً تفکیکشده نمایان میسازد.
در قلب این دستگاه، یک سیستم پردازشی سریع قرار گرفته است که نرخ نمونهبرداری 1.25 GSa/s را در حالت تککانال تضمین میکند . برای جلوگیری از افت کیفیت نمونهبرداری در پایههای زمانی طولانی، حافظه عمیقی با ظرفیت 50 Mpts برای این مدل در نظر گرفته شده است. اما قابلیتی که این تجهیز را متمایز میسازد، بهرهمندی از حالت UltraAcquire است که دستیابی به نرخ ثبت شکل موج خیرهکننده 1,000,000 wfms/s را میسر میکند. ترکیب این سرعت بسیار بالا با توانایی سختافزار در ضبط و پخش لحظهای تا 500,000 فریم از شکل موجها، شکار گذراترین رویدادها و نویزهای پنهان را در مدارها به کاری ساده تبدیل کرده است .
از منظر تحلیل سیستمهای ارتباطی و دیجیتال، این ابزار امکانات ارزشمندی را به همراه دارد. دستگاه به صورت استاندارد از رمزگشایی پروتکلهای سریال پرکاربرد مانند I2C، SPI، RS232، CAN و LIN پشتیبانی میکند که در زمان توسعه بردهای الکترونیکی بسیار راهگشا خواهد بود. چنانچه روی پروژههای امبدد (Embedded) کار میکنید، این دستگاه پتانسیل پشتیبانی از 16 کانال دیجیتال را نیز دارد، اما باید توجه داشته باشید که پراب لاجیک آن (مدل PLA2216) کاملاً آپشنال است و برای بهرهمندی از تحلیلگر منطقی، باید آن را به طور جداگانه خریداری کنید. از لحاظ فیزیکی نیز طراحی دستگاه بسیار بهینه و مدرن بوده و با وزنی معادل 1.78 kg در ابعادی جمعوجور، کمترین فضای ممکن را روی میز آزمایشگاه به خود اختصاص میدهد.
در کنار تمامی این قابلیتهای درخشان، شاید بتوان عدم حضور سیستم رسم نمودار بود (Bode Plot) و فانکشن ژنراتور داخلی را به عنوان یک نقطه ضعف جزئی در این مدل پایهای در نظر گرفت؛ چرا که کمپانی سازنده این دو ویژگی تحلیلی خاص را منحصراً روی مدلهای سری S (مانند DHO914S) فعال کرده است. با این وجود، وضوح فوقالعاده 12 bits و سرعت بینظیر دستگاه در شکار سیگنالها، آن را به یک ابزار کاملاً قابل اعتماد و حرفهای برای مهندسان تبدیل کرده است. اگر برای نهایی کردن تصمیم خود تمایل دارید مشخصات این مدل را با ظرافتهای فنی پروژهتان تطبیق دهید، پیشنهاد میکنیم از طریق راههای ارتباطی درج شده در سایت با کارشناسان فنی ما تماس بگیرید تا با یک مشاوره جامع و شفاف، مطمئنترین گزینه خرید را به شما معرفی کنند.
| وزن | 1780 گرم |
|---|---|
| ابعاد | 265,35 × 161,75 × 77,38 میلیمتر |
| شرکت سازنده (Manufacture) | |
| پهنای باند (Bandwidth) | |
| تعداد کانال (Channels) | |
| پرتابل یا رومیزی (benchtop/portable) | |
| سایز نمایشگر (display size) | |
| لاجیک آنالایزر (Logic Analyzer) | optional |
| عمق حافظه (Memory depth) | |
| نرخ نمونهبرداری (Sample rate) | |
| نرخ ثبت شکل موج (Waveform capture rate) | 30,000 wfms/s |
| رزولوشن عمودی (Vertical Resolution) | 12 bits |
| دیکدینگ باس سریال (Serial Bus Decoding) | Yes (Parallel, RS232/UART, I2C, SPI, CAN, LIN) |
| فانکشن ژنوراتور داخلی (Built-in Function Generator) | NO |
| صفحه لمسی (Touch Screen) | YES |
| پورتهای ارتباطی (Standard Interfaces/Connectivity) | |
| اندازهگیری اتوماتیک (Automatic Measurements) | 41 parameters |
| دقت بهره مستقیم (DC Gain Accuracy) | ±1% (>5 mV/div) ; ±2% (≤5 mV/div, typ) |
| ولت متر دیجیتال (Digital Voltmeter) | Yes |
| نوع نمایشگر (display type) | Capacitive multi-touch LCD ; 1024 × 600 pixels |
| ماکزیمم ولتاژ ورودی (Max input voltage) | CAT I 300 Vrms, 400 Vpk |
| ضریب تضعیف پراب (Probe Attenuation Factors) | 0.001X to 50000X |
| زمان صعود (Rise time) | ≤ 2.8 ns (Typical) |
| دقت تایم بیس (Time Base Accuracy) | ±25 ppm ±5 ppm/year |
| محدوده تایم بیس (Time Base Range) | 2 ns/div to 500 s/div |
| انواع تریگر (Trigger Types) | Auto ; Normal ; Single ; Edge ; Pulse ; Slope ; Video ; Pattern ; Duration ; Timeout ; Runt ; Window ; Delay ; Setup/Hold ; Nth Edge ; RS232/UART ; I2C ; SPI ; CAN ; LIN |
| حساسیت عمودی (Vertical Sensitivity) | 200 μV/div – 10 V/div |
| توابع ریاضی (Waveform math) | Yes (A+B, A-B, A×B, A/B, FFT, AND, OR, XOR, NOT, Integrate, Differentiate, Sqrt, Log, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop) |
