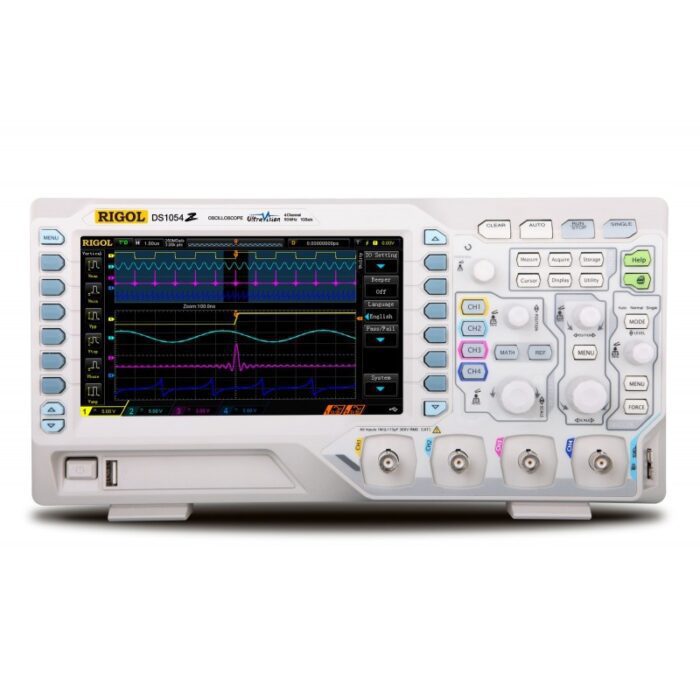

اسیلوسکوپ ریگول (RIGOL) DS1054Z
امتیاز خریداران
ارسال
ارسال به سراسر ایران
پیگیری سفارش
اطلاعرسانی پیامکی
گارانتی
خدمات
خدمات پس از فروش
ضمانت اصالت
واردکننده مستقیم
پیشنهادشگفت انگیز
ارسال فوری
قیمت سایت به روز است
اقلام تکمیلی محصول
ارسال سریع
پست پیشتاز / تیپاکس / باربری
فروش سازمانی
فروش عمده و سازمانی
مشاوره تخصصی
مشاوره فنی و تخصصی
پرداخت ایمن
اینماد و درگاههای معتبر
معرفی اسیلوسکوپ ریگول DS1054Z
اسیلوسکوپ دیجیتال ریگول مدل RIGOL DS1054Z یکی از شناختهشدهترین و پرفروشترین ابزارهای سنجش در بازار تجهیزات الکترونیک است که به عنوان یک گزینه استاندارد و اقتصادی برای تجهیز آزمایشگاههای مهندسی و خطوط تعمیرات شناخته میشود. فلسفه اصلی در طراحی این مدل، ارائه چهار کانال آنالوگ مجزا در محدوده قیمتی اسیلوسکوپهای دو کاناله رقباست تا مهندسان بتوانند بدون تحمیل هزینههای سنگین، چندین سیگنال را به طور همزمان پایش کنند. بهرهگیری از فناوری پردازش سیگنال انحصاری UltraVision در این دستگاه سبب شده تا نمایش شکلموجها با پایداری بالا و نویز کم انجام شود و گزینهای کارآمد برای تحلیل مدارهای دیجیتال پایه، عیبیابی سیستمهای میکروکنترلری و بررسی منابع تغذیه سوئیچینگ باشد.
بررسی پارامترهای کلیدی و اولیه این دستگاه، جایگاه فنی آن را در زمان خرید به خوبی مشخص میکند. این اسیلوسکوپ با بهرهمندی از پهنای باند ۵۰ مگاهرتز و ۴ کانال ورودی مجزا، امکان مانیتورینگ همزمان نقاط مختلف مدار را فراهم میسازد؛ هرچند باید توجه داشت که این پهنای باند برای پروژههای مخابراتی فرکانسبالا طراحی نشده است. نرخ نمونهبرداری زمان واقعی دستگاه در حالت تککانال به 1 GSa/s میرسد که دقت مناسبی در ثبت جزئیات سیگنال ارائه میدهد. نکته برجسته دیگر، عمق حافظه فوقالعاده ۲۴ مگاپوینتی (24 Mpts) آن است که اجازه میدهد بازههای زمانی طولانیتری از یک شکلموج را بدون افت نرخ نمونهبرداری ذخیره کرده و روی جزئیات آن زوم کنید؛ ویژگی مهمی که در خطایابی و تحلیل رفتارهای گذرا در مدار بسیار حیاتی است.
علاوه بر مشخصات اصلی، پارامترهای جانبی دیگری نیز در این مدل تعبیه شدهاند که فرآیند اپراتوری را تسهیل کرده و به انتخاب دقیقتر خریدار کمک میکنند. نرخ بهروزرسانی شکلموج ۳۰,۰۰۰ فریم در ثانیه (30,000 wfms/s) به همراه نمایشگر ۷ اینچی WVGA با قابلیت شدت درخشش متغیر (Intensity Graded)، به کاربر کمک میکند تا نویزهای آماری و گلیچهای لحظهای را که در اسیلوسکوپهای کندتر جا میافتند، به راحتی شکار کند. همچنین قابلیت ضبط و پخش بلادرنگ سیگنال تا ۶۰,۰۰۰ فریم و پشتیبانی پیشفرض از رمزگشایی (Decoding) پروتکلهای سریال مانند I2C، SPI و RS232/UART، کارایی دستگاه را برای طراحان سیستمهای امبدد (Embedded) افزایش میدهد. اتصال به کامپیوتر نیز از طریق پورتهای استاندارد USB و LAN به سادگی امکانپذیر است، هرچند نبود فانکشن ژنراتور داخلی و عدم پشتیبانی از کانالهای دیجیتال (لاجیک آنالایزر) از محدودیتهای این مدل به شمار میروند.
در مجموع، ریگول DS1054Z یک ابزار اندازهگیری متوازن، کاربردی و بهصرفه است که نیازهای طیف وسیعی از کاربران از جمله آزمایشگاههای آموزشی دانشگاهها، تعمیرکاران بردهای الکترونیکی (مانند اینورتر و لوازم خانگی) و توسعهدهندگان مدارهای دیجیتال پایه را به خوبی پوشش میدهد. خرید این مدل برای افرادی که به دنبال قابلیتهای پردازشی یک اسیلوسکوپ چهارکاناله با حداقل بودجه هستند، انتخابی منطقی به شمار میرود. برای اطمینان از تطابق کامل مشخصات این دستگاه با الزامات پروژههای خود و یا مقایسه آن با گزینههای همرده، میتوانید با بخش پشتیبانی فنی سایت تماس بگیرید تا راهنماییهای تخصصی لازم جهت یک انتخاب دقیق در اختیار شما قرار گیرد.
| وزن | 2900 گرم |
|---|---|
| ابعاد | 313,1 × 160,8 × 122,4 میلیمتر |
| تعداد کانال (Channels) | |
| عمق حافظه (Memory depth) | |
| لاجیک آنالایزر (Logic Analyzer) | optional |
| نرخ ثبت شکل موج (Waveform capture rate) | 30,000 wfms/s |
| پرتابل یا رومیزی (benchtop/portable) | |
| نرخ نمونهبرداری (Sample rate) | |
| پهنای باند (Bandwidth) | |
| شرکت سازنده (Manufacture) | |
| سایز نمایشگر (display size) | |
| رزولوشن عمودی (Vertical Resolution) | 8 bits |
| دیکدینگ باس سریال (Serial Bus Decoding) | Parallel, RS232/UART, I2C, SPI (2 buses) |
| فانکشن ژنوراتور داخلی (Built-in Function Generator) | NO |
| صفحه لمسی (Touch Screen) | NO |
| پورتهای ارتباطی (Standard Interfaces/Connectivity) | |
| اندازهگیری اتوماتیک (Automatic Measurements) | +30 parameters |
| دقت بهره مستقیم (DC Gain Accuracy) | <10 mV: ±4% FS, ≥10 mV: ±3% FS |
| ولت متر دیجیتال (Digital Voltmeter) | No |
| نوع نمایشگر (display type) | TFT LCD, 800×480 |
| ماکزیمم ولتاژ ورودی (Max input voltage) | CAT I 300 Vrms, CAT II 100 Vrms, transient 1000 Vpk |
| ضریب تضعیف پراب (Probe Attenuation Factors) | 0.01X to 1000X |
| زمان صعود (Rise time) | 7 ns |
| دقت تایم بیس (Time Base Accuracy) | ≤ ±25 ppm |
| محدوده تایم بیس (Time Base Range) | 5 ns/div to 50 s/div |
| انواع تریگر (Trigger Types) | Auto, Normal, Single + All advanced modes (Edge, Pulse, Runt, Window, Nth Edge, Slope, Video, Pattern, Delay, Timeout, Duration, Setup/Hold, RS232/UART, I2C, SPI) |
| حساسیت عمودی (Vertical Sensitivity) | 1 mV/div – 10 V/div |
| توابع ریاضی (Waveform math) | +, -, ×, ÷, FFT, Logic ops, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, Filters |
