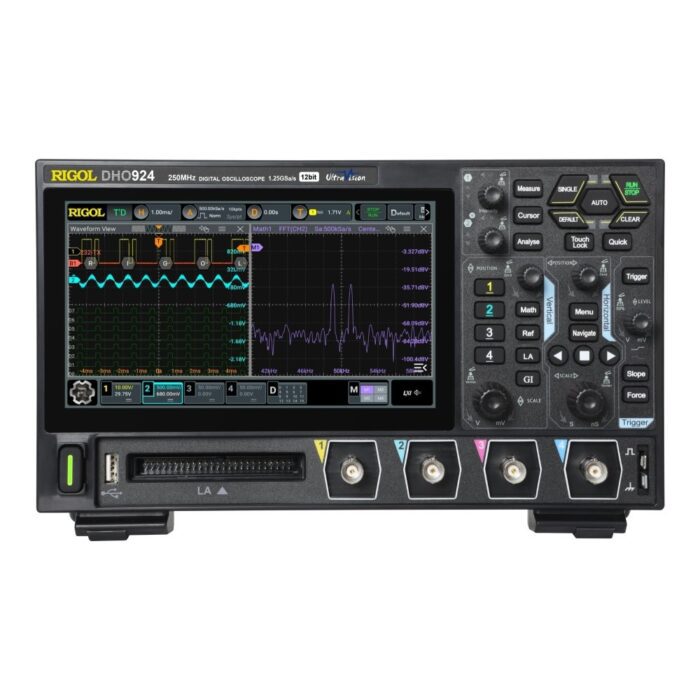

اسیلوسکوپ ریگول (Rigol) DHO924
این ابزار با 4 کانال، پهنای باند 250 MHz و نمایشگر 7 inch، بستری مطلوب برای پردازش سیگنالهای الکتریکی است. رزولوشن 12 bits با نرخ نمونهبرداری 1.25 GSa/s و عمق حافظه 50 Mpts، نویز را به حداقل رسانده و بهترین شکل موج را به شما نمایش میدهد. دستیابی به نرخ ثبت شکل موج 1,000,000 wfms/s و 16 کانال دیجیتال آپشنال، از دیگر ویژگیهای این محصول است.
امتیاز خریداران
ارسال
ارسال به سراسر ایران
پیگیری سفارش
اطلاعرسانی پیامکی
گارانتی
خدمات
خدمات پس از فروش
ضمانت اصالت
واردکننده مستقیم
پیشنهادشگفت انگیز
ارسال فوری
قیمت سایت به روز است
اقلام تکمیلی محصول
ارسال سریع
پست پیشتاز / تیپاکس / باربری
فروش سازمانی
فروش عمده و سازمانی
مشاوره تخصصی
مشاوره فنی و تخصصی
پرداخت ایمن
اینماد و درگاههای معتبر
بررسی تخصصی و خرید اسیلوسکوپ ریگول (RIGOL) DHO924
دستیابی به بالاترین سطح دقت در بررسی سیگنالهای پیچیده، همواره یکی از دغدغههای کلیدی مهندسان الکترونیک بوده است. اسیلوسکوپ ریگول مدل DHO924 با ارائه 4 کانال ورودی آنالوگ و پهنای باند 250 MHz، یک ابزار بینظیر برای پاسخگویی به این نیاز محسوب میشود. یکی از برجستهترین نقاط قوت در معماری این دستگاه، بهرهمندی از رزولوشن عمودی 12 bits است که در کنار سطح نویز بسیار پایین، شفافیت فوقالعادهای را در نمایش سیگنالهای ضعیف به ارمغان میآورد. تمامی این جزئیات روی یک صفحه نمایش لمسی خازنی 7 inch با وضوح 1024 در 600 پیکسل و پشتیبانی از 256 سطح شدت روشنایی به تصویر کشیده میشوند تا تعامل کاربر با دادهها به روانترین شکل ممکن صورت پذیرد.
در بخش قدرت پردازشی، این تجهیز با ارائه نرخ نمونهبرداری 1.25 GSa/s در حالت تککانال، عملکرد بسیار پایداری را به نمایش میگذارد. عمق حافظه 50 Mpts در این مدل تضمین میکند که بتوانید شکل موجها را در بازههای زمانی طولانی بدون از دست دادن رزولوشن ذخیره کنید. علاوه بر این، دستیابی به نرخ ثبت شکل موج تا عدد خیرهکننده 1,000,000 wfms/s در حالت UltraAcquire، به شما این امکان را میدهد که هیچ ناهنجاری یا رویداد گذرایی را از دست ندهید. این سرعت بینظیر در کنار سیستم سختافزاری ضبط لحظهای تا 500,000 فریم، بستر قدرتمندی برای ریشهیابی خطاهای متناوب فراهم کرده است.
امکانات این دستگاه تنها به آنالیز سیگنالهای آنالوگ محدود نمیشود. در صورت فعالیت در حوزه توسعه سیستمهای امبدد (Embedded)، این دستگاه توانایی پشتیبانی از 16 کانال دیجیتال را دارا است؛ اما باید به این نکته مهم توجه داشته باشید که برای استفاده از این بخش باید پراب لاجیک مدل PLA2216 را به صورت مجزا خریداری کنید. در کنار آن، قابلیت رمزگشایی پروتکلهای سریال نظیر I2C، SPI، CAN و LIN به صورت استاندارد در دستگاه تعبیه شده است که فرآیند عیبیابی را به شدت تسریع میکند. از نظر فیزیکی نیز این تجهیز با وزنی در حدود 1.78 kg و ابعادی جمعوجور طراحی شده است که فضای زیادی از میز کار شما را اشغال نمیکند.
در کنار تمام این مشخصات چشمگیر، شاید بتوان گفت که فقدان قابلیت رسم نمودار بود (Bode Plot) و عدم وجود فانکشن ژنراتور داخلی، یک چالش و نقطه ضعف جزئی برای این مدل خاص به شمار میرود، چرا که این ویژگیهای پیشرفته منحصراً در نسخههای سری S (مانند DHO924S) تعبیه شدهاند. با این وجود، به لطف رزولوشن 12 bits و سرعت استثنایی در به دام انداختن سیگنالها، این دستگاه به یک سرمایهگذاری بینقص برای آزمایشگاههای مدرن تبدیل شده است و کاربر حس اطمینان بسیار بالایی در حین کار با آن خواهد داشت. در صورتی که برای سنجش انطباق مشخصات فنی این ابزار با نیازمندیهای پروژهتان به راهنمایی بیشتری نیاز دارید، کارشناسان ما با اشتیاق کامل آمادهاند تا با یک مشاوره تلفنی دقیق، شما را در بهترین مسیر خرید قرار دهند.
| وزن | 1780 گرم |
|---|---|
| ابعاد | 265,35 × 161,75 × 77,38 میلیمتر |
| شرکت سازنده (Manufacture) | |
| پهنای باند (Bandwidth) | |
| تعداد کانال (Channels) | |
| پرتابل یا رومیزی (benchtop/portable) | |
| سایز نمایشگر (display size) | |
| لاجیک آنالایزر (Logic Analyzer) | optional |
| عمق حافظه (Memory depth) | |
| نرخ نمونهبرداری (Sample rate) | |
| نرخ ثبت شکل موج (Waveform capture rate) | 1,000,000 wfms/s |
| رزولوشن عمودی (Vertical Resolution) | 12 bits |
| دیکدینگ باس سریال (Serial Bus Decoding) | Parallel, RS232/UART, I2C, SPI, CAN, LIN |
| فانکشن ژنوراتور داخلی (Built-in Function Generator) | – |
| صفحه لمسی (Touch Screen) | YES |
| پورتهای ارتباطی (Standard Interfaces/Connectivity) | USB 2.0 Host, USB 2.0 Device, LAN, HDMI, AUX OUT, Type-C Power |
| اندازهگیری اتوماتیک (Automatic Measurements) | 41 parameters |
| دقت بهره مستقیم (DC Gain Accuracy) | ±1% (>5 mV/div); ±2% (≤5 mV/div) |
| ولت متر دیجیتال (Digital Voltmeter) | Yes |
| نوع نمایشگر (display type) | 1024×600 pixels |
| ماکزیمم ولتاژ ورودی (Max input voltage) | CAT I 300 Vrms, 400 Vpk (DC + Vpeak) |
| ضریب تضعیف پراب (Probe Attenuation Factors) | 0.001X to 50000X |
| زمان صعود (Rise time) | ≤ 1.4 ns |
| دقت تایم بیس (Time Base Accuracy) | ±25 ppm ± 5 ppm/year |
| محدوده تایم بیس (Time Base Range) | 2 ns/div to 500 s/div |
| انواع تریگر (Trigger Types) | Auto, Normal, Single (Edge, Pulse, Slope, Video, Pattern, Duration, Timeout, Runt, Window, Delay, Setup/Hold, Nth Edge, RS232/UART, I2C, SPI, CAN, LIN) |
| حساسیت عمودی (Vertical Sensitivity) | 200 μV/div – 10 V/div |
| توابع ریاضی (Waveform math) | A+B, A-B, A×B, A/B, FFT, A&&B, A, B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop |
