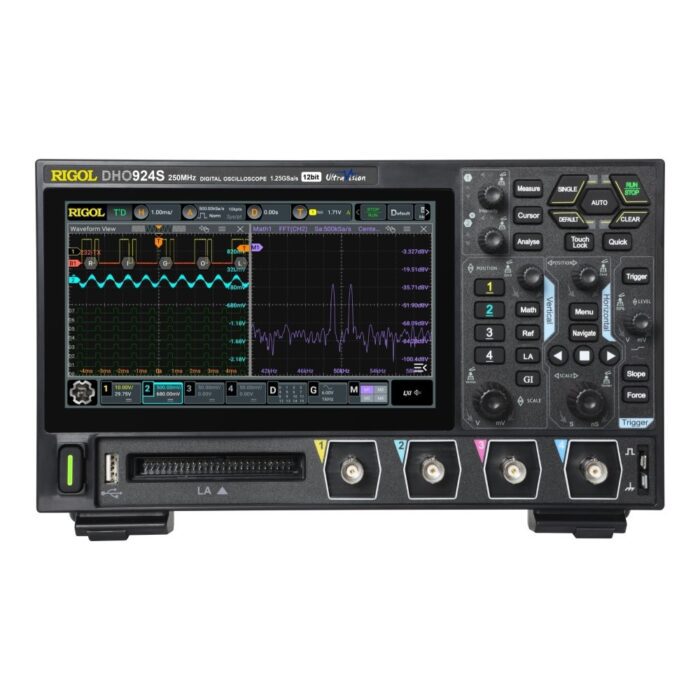

اسیلوسکوپ ریگول (RIGOL) DHO924S
این دستگاه 4 کاناله با پهنای باند 250 MHz و رزولوشن 12 bit، پرچمدار سری DHO900 با درگاه تغذیه Type-C است. با نرخ نمونهبرداری 1.25 GSa/s، حافظه 50 Mpts و نرخ ثبت شکلموج 1,000,000 wfms/s در حالت UltraAcquire، پایش دقیق سیگنالهای پرسرعت را با کمترین نویز میسر میکند. نمایشگر لمسی 7 اینچی، ژنراتور داخلی، قابلیت Bode Plot، دکدینگ سریال و خروجی HDMI، این مدل را به ابزاری قدرتمند برای تحلیلهای پیشرفته تبدیل کرده است.
امتیاز خریداران
ارسال
ارسال به سراسر ایران
پیگیری سفارش
اطلاعرسانی پیامکی
گارانتی
خدمات
خدمات پس از فروش
ضمانت اصالت
واردکننده مستقیم
پیشنهادشگفت انگیز
ارسال فوری
قیمت سایت به روز است
اقلام تکمیلی محصول
ارسال سریع
پست پیشتاز / تیپاکس / باربری
فروش سازمانی
فروش عمده و سازمانی
مشاوره تخصصی
مشاوره فنی و تخصصی
پرداخت ایمن
اینماد و درگاههای معتبر
معرفی و بررسی اسیلوسکوپ RIGOL DHO924S
اسیلوسکوپ RIGOL DHO924S یکی از پیشرفتهترین و بینظیرترین تجهیزات اندازهگیری با رزولوشن بالا در کلاس اقتصادی است که استانداردهای جدیدی را برای میزهای مهندسی تعریف میکند. این دستگاه با طراحی بسیار کامپکت، بدنه سبک و پورت تغذیه مدرن Type-C، پرچمدار و بالاترین مدل از سری محبوب DHO900 ریگول محسوب میشود. بزرگترین مزیت رقابتی این مدل، بهرهگیری از مبدل آنالوگ به دیجیتال 12 بیتی است که دقتی ۱۶ برابر بیشتر از مدلهای ۸ بیتی رایج بازار را فراهم میآورد. این رزولوشن بالا در کنار نویز پسزمینه بسیار ناچیز، به مهندسان اجازه میدهد تا ضعیفترین سیگنالها و نویزهای ظریف مدار را با بالاترین کیفیت و شفافیت رصد کنند.
در بررسی توانمندیهای سختافزاری، این مدل با ارائه پهنای باند عالی 250 MHz و 4 کانال ورودی آنالوگ مستقل، انعطافپذیری فوقالعادهای را برای تست و عیبیابی مدارهای پیچیده چندکاناله ایجاد کرده است. نرخ نمونهبرداری زمان واقعی دستگاه به 1.25 GSa/s میرسد که در ترکیب با عمق حافظه بسیار بالای 50 Mpts، ثبت طولانیمدت سیگنالهای پرسرعت را بدون افت کیفیت نمونهبرداری تضمین مینماید. از سوی دیگر، این اسیلوسکوپ پیشرفته به حالت اختصاصی UltraAcquire مجهز شده است که سرعت ثبت شکلموج را به رقم خیرهکننده 1,000,000 wfms/s میرساند؛ این سرعت استثنایی شکار گلیچهای لحظهای و خطاهای بسیار نادر سیستم را با بالاترین درصد موفقیت ممکن میسازد.
بخش رابط کاربری و امکانات نرمافزاری مدل DHO924S کاملاً با نیازهای مهندسی مدرن همگام است. این دستگاه به یک نمایشگر لمسی خازنی 7 اینچی با رزولوشن بالای 1024 × 600 پیکسل مجهز است که از قابلیت نمایش ۲۵۶ سطح شدت روشنایی و مد رنگی پشتیبانی میکند. پسوند S در نام این مدل نشاندهنده وجود یک سیگنال ژنراتور داخلی (AWG) کارآمد است که به شما امکان تولید و تزریق شکلموجهای دلخواه و همچنین رسم خودکار نمودار پاسخ فرکانسی (Bode Plot) را میدهد. پشتیبانی از دیکدینگ پروتکلهای سریال پرکاربرد مانند I2C, SPI, RS232/UART, CAN, LIN، مانیتورینگ از طریق خروجی HDMI و قابلیت کنترل از راه دور از طریق شبکه (Web Control) از دیگر ویژگیهای شاخص این محصول هستند.
در یک جمعبندی کلی، این اسیلوسکوپ ۱۲ بیتی انتخابی ایدهآل و همهفنحریف برای مهندسان تحقیق و توسعه، طراحان سیستمهای تعبیهشده (Embedded) و کارگاههای تعمیرات فوقتخصصی است. با این حال، به عنوان یک خریدار متخصص باید دو محدودیت فنی واقعبینانه را مد نظر قرار دهید: اول اینکه نرخ نمونهبرداری 1.25 GSa/s میان کانالها مشترک است و در صورت فعال شدن همزمان هر ۴ کانال، این مقدار به 312.5 MSa/s برای هر کانال افت میکند که برای بررسی همزمان سیگنالهای فوقسریع در تمامی کانالها یک محدودیت است؛ دوم اینکه قابلیت تحلیلگر منطقی ۱۶ کاناله دیجیتال در این دستگاه تعبیه شده اما پروب لاجیک آن به صورت پیشفرض در جعبه قرار ندارد و به عنوان یک آپشن اختیاری (Optional) باید جداگانه خریداری شود. در صورتی که برای انتخاب نهایی یا نحوه تهیه لوازم جانبی این مدل نیاز به اطلاعات بیشتری دارید، کارشناسان فنی ما آماده پاسخگویی و ارائه مشاورههای تخصصی از طریق شمارههای تماس مندرج در سایت هستند.
| وزن | 1780 گرم |
|---|---|
| ابعاد | 265,35 × 161,75 × 77,38 میلیمتر |
| پهنای باند (Bandwidth) | |
| پرتابل یا رومیزی (benchtop/portable) | |
| عمق حافظه (Memory depth) | |
| لاجیک آنالایزر (Logic Analyzer) | optional |
| سایز نمایشگر (display size) | |
| تعداد کانال (Channels) | |
| نرخ نمونهبرداری (Sample rate) | |
| شرکت سازنده (Manufacture) | |
| نرخ ثبت شکل موج (Waveform capture rate) | 30,000 wfms/s |
| رزولوشن عمودی (Vertical Resolution) | 12 bits |
| دیکدینگ باس سریال (Serial Bus Decoding) | Parallel, RS232/UART, I2C, SPI, CAN, LIN |
| فانکشن ژنوراتور داخلی (Built-in Function Generator) | YES |
| صفحه لمسی (Touch Screen) | YES |
| پورتهای ارتباطی (Standard Interfaces/Connectivity) | |
| اندازهگیری اتوماتیک (Automatic Measurements) | 41 parameters |
| دقت بهره مستقیم (DC Gain Accuracy) | ±1% (>5mV/div); ±2% (≤5mV/div) |
| ولت متر دیجیتال (Digital Voltmeter) | Yes |
| نوع نمایشگر (display type) | Capacitive multi-touch screen, 1024×600 pixels |
| ماکزیمم ولتاژ ورودی (Max input voltage) | CAT I 300 Vrms, 400 Vpk (DC + Vpeak) |
| ضریب تضعیف پراب (Probe Attenuation Factors) | 0.001X to 50000X |
| زمان صعود (Rise time) | ≤ 1.4 ns |
| دقت تایم بیس (Time Base Accuracy) | ±25 ppm ± 5 ppm/year |
| محدوده تایم بیس (Time Base Range) | 2 ns/div to 500 s/div |
| انواع تریگر (Trigger Types) | Edge, Pulse, Slope, Video, Pattern, Duration, Timeout, Runt, Window, Delay, Setup/Hold, Nth Edge, RS232/UART, I2C, SPI, CAN, LIN |
| حساسیت عمودی (Vertical Sensitivity) | 200 μV/div – 10 V/div |
| توابع ریاضی (Waveform math) | +, -, ×, ÷, FFT, A&&B, A, B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop |
